Прямыми измерениями, производимыми с помощью РУС-2 и РУС-2с, получались только две координаты цели — наклонная дальность и азимут. Однако надежное наведение истребительной авиации и расчет данных для стрельбы зенитной артиллерии требовал быстрого определения по результатам измерений еще третьей координаты — высоты. Встала задача дополнить станции РУС-2 и РУС-2с аппаратурой определения высоты. Важность этой задачи была ясна и ранее, теперь же она стала столь неотложной, что подготовленное НИИИС РККА задание на разработку соответствующей аппаратуры было выдано радиозаводу, НИИ-20 (НИИ радиопромышленности) и ЛФТИ.
На радиозаводе эта аппаратура, получившая название «высотная приставка», разрабатывалась инженером Е.А. Селиным (ранее работавшим в НИИ-9 и получившим там опыт работы над радиолокационной аппаратурой) по техническому решению, предложенному инженером НИИИС А.И. Шестаковым. Приставка представляла собой, по сути, дополнительную РЛС для определения координат цели, функционирующую совместно с РЛС обнаружения. В основу был положен принцип определения угла места, основанный на том, что каждая антенна высотной приставки принимает радиоволны, как пришедшие непосредственно от цели (самолета), так и переотраженные от земли. В результате между каждой парой антенн приставки всегда существует напряжение, являющееся функцией угла падения волны, т.е. угла места цели. Благодаря этому с помощью гониометра, включаемого между верхней или нижней парой антенн, можно определять угол места самолета. Зная угол места цели и наклонную дальность до нее, высоту можно вычислить по простой формуле прямоугольного треугольника. Комплект аппаратуры высотной приставки включал мачту высотой 16,5 м с тремя антеннами, гониометр как средство измерения углов места, устройство определения высоты и переключатель антенного устройства и приемника. Антенны были смонтированы на мачте на разных высотах: нижняя — на 4,12 м от земли, средняя — 8,12 м и верхняя — 16,48 м.
 |
 |

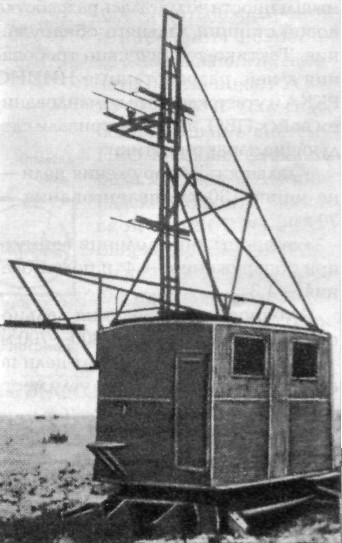

| М.И.Куликов. | Станция орудийной наводки СОН-2а (излучающая установка). |
Контрольные испытания высотной приставки прошли в августе 1943 г. под Москвой под руководством инженера НИИИС А.И. Кувшинова. По их результатам были получены следующие срединные ошибки определения высоты: при полете цели на 4000 м — 230 м на нижней паре антенн и 210 м на верхней паре, при полете цели на 6000 м — соответственно 320 и 310 м. Для определения угла места требовалось около 12 с. На основании испытаний были сделаны следующие выводы: высоту полета самолета можно установить на расстояниях в пределах 60% от дальности обнаружения; рекомендовать высотную приставку для серийного производства к станциям РУС-2. Эта рекомендация вскоре была реализована, что позволило расширить возможности и повысить тактические свойства станции РУС-2 при ее применении в службе ВНОС и для наведения истребительной авиации.
С учетом того же технического предложения А.И. Шестакова аналогичная высотная приставка была разработана и в НИИ-20 к станциям РУС-2с и П-2М. Она также успешно прошла испытания и выпускалась серийно вплоть до создания новой станции дальнего обнаружения П-3: в аппаратуру станции П-3 устройство определения высоты входило органически.
Коллектив ЛФТИ под руководством Ю.Б. Кобзарева еще в конце 1941 г., сопоставляя конструкцию и технические характеристики английской станции GL-MkII с РУС-2, в инициативном порядке занялся теорией гониометра для определения высоты целей. Исследования и разработки по этому плану были подтверждены актом представителя НИИИС КА Д.С. Стогова от 25 декабря 1941 г. К марту 1943 г. ЛФТИ разработал теорию гониометрического метода, создал методику расчета зон пеленгования и предложил способ устранения мертвой зоны ДНА в зените у станции СОН-2от (об этой станции будет рассказано далее) при длине волны излучения 4 м. 16 марта 1943 г. представители НИИИС КА М.И. Куликов и А.И. Шестаков после ознакомления с работами ЛФТИ сделали заключение, что предлагаемые институтом пути модернизации РУС-2 не удовлетворяют требованиям заказчика и не могут быть положены в основу превращения этой станции в станцию орудийной наводки. Вскоре Ю.Б. Кобзарева перевели на работу в Совет по радиолокации при ГКО, его сотрудников — в научно-исследовательский институт радиолокации, и на этом активные работы в области радиолокации в ЛФТИ практически прекратились.
Одновременно проблемой определения высоты цели по собственной инициативе занимались инженеры и техники в частях ВНОС. Так, воентехники отдельного радиотехнического батальона (ОРТБ) ВНОС Московской зоны ПВО Н.И. Кабанов, Е.И. Алейников, Я.Н. Немченко и Б.И. Молодов, занимавшиеся эксплуатацией станций РУС-2, коллективно разработали соответствующую аппаратуру. Проверив приставку в боевых условиях, они изготовили партию приставок в мастерских батальона и снабдили ими все станции РУС-2 Московской зоны ПВО.
Аналогичную аппаратуру создали также в Ленинградской армии ПВО инженеры Ю.Н. Шеин и И.А. Лютоев, бывшие участники разработок в НИИ-9 радиоискателей для зенитной артиллерии. Приставка их конструкции была испытана на станции РУС-2 на Карельском перешейке, а затем, после испытаний и калибровки, их ставили и на другие станции.
А воентехник В.Г. Петров сделал антенну станции РУС-2с, на которой служил (также в Московской зоне ПВО), подъемной и опускаемой. Опуская антенну с помощью лебедки по мере приближения цели, он добивался того, что приземный лепесток ДНА оставался направленным на цель, отчасти устраняя отрицательное влияние изрезанного профиля ДНА и мертвых зон. Понятно, что подобные методы требовали от оператора РЛС большой натренированности в определении середины основного лепестка и момента «засечки» цели.
