Силовая установка ГАЗ-203 включала в себя два карбюраторных шестицилиндровых автомобильных двигателя мощностью по 70 л. с. Оба двигателя соединялись последовательно и монтировались на общей раме у правого борта машины. Емкость топливных баков 412 литров. Силовая передача СУ-37 состояла из двухдискового полуцентробежного главного фрикциона сухого трения, четырехступенчатой коробки передач автомобильного типа (ЗИС-5), главной передачи, двух многодисковых фрикционов сухого трения и двух однорядных бортовых передач.

Небольшое число СУ-37 использовалось в завершающих сражениях Великой Отечественной войны, но в послевоенное время она была признана устаревшей и снята с производства.

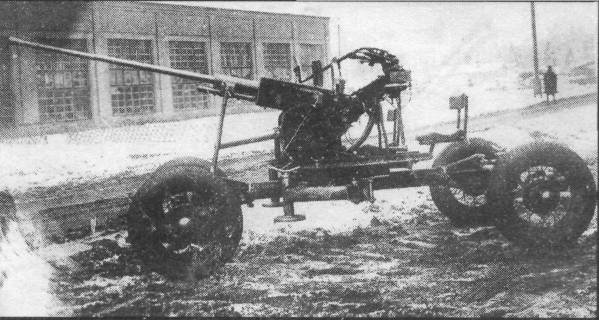

25-мм зенитный автомат обр. 1940 года (ЗИК-25 или 72-К) в походном положении

В 1944 году на Горьковском автозаводе была создана 37-мм зенитная установка ЗИС-43, представлявшая собой 37-мм автоматическую пушку обр. 1939 года на шасси полугусеничного вездехода ЗИС-42. На вооружение установка не принималась.

В 1944 году в КБ завода им. Ворошилова была спроектирована двухорудийная установка В-47, состоявшая из двух автоматов 61-К на четырехколесной повозке. Угол вертикального наведения установки -5 град; +87 град. Угол горизонтального наведения 360 град. Вес установки 2830 кг. Скорость возки до 60 км/час. В 1945 году была выпущена опытная партия из пяти установок В-47. В 1946 году В-47 в план завода № 4 не включали и лишь в 1949 году завод № 4 получил заказ на 150 пушек В-47, из которых сдал 78 штук. На этом производство В-47 и закончилось.

В 1939 году на заводе им. Калинина началось проектирование более легкого 25-мм автомата для ПВО полка. Первоначально он получил заводской индекс ЗИК-25, а затем 72-К.

Пушка имела ствол моноблок с навинтным казенником. На дульную часть ствола навинчен пламегаситель. Дульного тормоза нет. Затвор вертикальный клиновой.

Автоматика пушки основана на принципе использования энергии отдачи ствола при коротком откате. Движение затвора при открывании и закрывании происходит в плоскости, перпендикулярной к оси ствола. Питание магазинное, в обойме 7 патронов.

Устройство спускового механизма автомата позволяет вести автоматический и одиночный огонь.

Накатник пружинный, надет на цилиндрическую часть ствола. Люлька представляет собой прямоугольный короб, сваренный из листовой стали. Снизу к горловине люльки крепится гидравлический тормоз отката.

Подъемный механизм имеет один зубчатый сектор, прикрепленный к люльке. Поворотный механизм имеет шестерню, катающуюся по зубчатому венцу. Приводы подъемного и поворотного механизмов только ручные.

Уравновешивающий механизм пружинный, качающийся, расположен между щек станка.

Повозка четырехколесная с пружинным подрессориванием. Колеса автомобильного типа со спицами.

С 1943 года пушки 72-К изготавливались со щитами.

Для 25-мм пушки 72-К в НИИ-24 в 1939—1940 годах разрабатывался осколочно-трассирующий снаряд. В 1941-1942 годах создаются бронебойно-трассирующий (сплошной) снаряд и осколочно-зажигательно-трассирующий снаряд с самоликвидацией через 10 секунд после выстрела.

Опытный образец 72-К (ЗИК-25) был изготовлен заводом № 8 осенью 1939 года, а 11 октября 1939 года начали его заводские испытания. Опытный образец принят военпредом 31.12.1939 г., а 25.03.1940 г. отправлен на НИЗАП.
