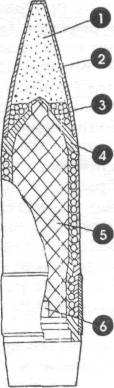

Рис. 9. Осколочно-пучковый танковый снаряд фирмы Диль 1 — пенополиуретановый вкладыш; 2 — головной колпак; 3 — блок ГПЭ, выполненных из тяжелого сплава; 4 — корпус снаряда с вмонтированными в него ГПЭ из тяжелого сплава; 5 —заряд ВВ; 6—донный взрыватель	Рис. 10. Осколочно-пучковая разделяющаяся мина фирмы Диль 1 — головной дистанционный взрыватель; 2 — слой ГПЭ; 3 — корпус передней части; 4 — корпус задней части; 5 — заряд ВВ; 6 — донный детонационный узел

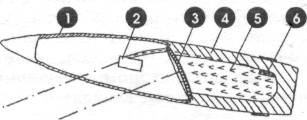

Рис. 11. Осколочно-пучковый снаряд с косонаправленным пучком ГПЭ (Европ. пат. заявка ЕР0807798А1) 1 — головной колпак; 2 — датчик цели; 3 — блок ГПЭ; 4 — корпус снаряда; 5 — заряд ВВ; 6 — донный детонатор.	Рис. 12. Осколочно-пучковый снаряд к танковой пушке (пат. №2018779 РФ) 1 — головной контактный узел; 2 — головной колпак; 3 — легкий заполнитель; 4 — блок ГПЭ; 5 — диафрагма; 6 — корпус снаряда; 7 — заряд ВВ; 9 — окно для ввода установки; 8 — донный дистанционный взрыватель; 10 — стабилизатор
Действие противовертолетного осколочно-пучкового снаряда фирмы Рейнметалл	Рис. 13. Осколочно-пучковый заряд с осевым блоком ГПЭ (патент №2118790 РФ) 1 — корпус; 2 — заряд ВВ; 3 — осевой блок ГПЭ; 4 — гильза блока; 5  — дистанционно-ударный взрыватель; 6 — баллистический колпак; 7 — ввинтное дно; 8 — передаточные заряды.

Отечественные патенты на осколочно-пучковые снаряды №2018779, 2082943,2095739,2108538,21187790 (патентообладатель НИИ СМ МГТУ им. Н.Э. Баумана) охватывают наиболее перспективные направления развития этих снарядов (Рис. 12, 13). Снаряды предназначены как для поражения воздушных целей, так и для глубинного поражения наземных целей, и оснащены донными взрывателями дистанционного или неконтактного (типа «дальномер») действия. Взрыватель оснащен ударным механизмом с тремя установками, что позволяет использовать снаряд при стрельбе на обычные виды действия штатных осколочно-фугасных снарядов — осколочно-компрессионное, осколочно-фугасное и проникающе-фугасное. Мгновенный осколочный подрыв происходит с помощью головного контактного узла, имеющего электрическую связь с донным взрывателем. Ввод команды, определяющей вид действия, производится через головной или донный приемники команд.

Скорость блока ГПЭ как правило не превышает 400—500 м/с, т. е. на его ускорение расходуется весьма незначительная часть энергии заряда ВВ. Это объясняется с одной стороны малой площадью контакта заряда ВВ с блоком ГПЭ, а с другой — быстрым спадом давления продуктов детонации вследствие расширения снарядной оболочки. По данным высокочастотной оптической съемки и результатам компьютерного моделирования видно, что процесс радиального разлета оболочки идет значительно быстрее, чем процесс осевого движения блока. Стремление увеличить долю энергии заряда, переходящей в кинетическую энергию осевого движения ГПЭ, породило много предложений по реализации многоторцевых конструкций. (Рис.10).

Рис. 14. Осколочно-кинетический снаряд с головным блоком ГПЭ
1 — корпус снаряда; 2 — заряд детонационноспособного твердого топлива; 3 — ударная трубка с зарядом ВВ; 4 — метательный заряд головного блока; 5 — блок ГПЭ; 6 — головной контактный узел; 7 — донный сопловый блок; 8 — стабилизатор.
а — исходная конфигурация; б — состояние после выгорания заряда твердого топлива; в — подрыв зарядов, разрушение корпуса ударом трубы; г — разлет корпуса и блока ГПЭ.
