Александр ШИРОКОРАД
ИСТОРИЯ СОЗДАНИЯ
12 ноября 1931 г. было утверждено техническое задание на два типа бронекатеров. Большой бронекатер (для р. Амур) предполагалось вооружить двумя 76-мм орудиями в башнях, а малый — одним таким орудием. Главное вооружение обоих типов катеров дополнялось двумя легкими башенками с 7,62-мм пулеметами. Осадка большого катера — не менее 70 см, а малого - 45 см.
В октябре 1932 г. Ленречсудопроект закончил проектирование большого бронекатера (пр. 1124). Главным конструктором проекта был Ю. Ю. Бенуа - единственный инженер в известной семье художников и орнитологов.
Немного позже Ленречсудопроект приступил к проектированию малого бронекатера пр. 1125. Руководителем проекта также был Бенуа, который доводил оба бронекатера до своего ареста в 1937 году.
УСТРОЙСТВО БРОНЕКАТЕРОВ пр. 1124 И 1125
Большой и малый бронекатера были очень близки по конструкции, поэтому мы приведем их совместное описание.
Бронекатера должны были иметь малую осадку и должны были вписываться в железнодорожные габариты СССР при транспортировке по железной дороге на открытой платформе. Среднюю часть корпуса БКА занимала бронированная цитадель. Там размещались подбашенные отсеки с боезапасом, машинное отделение, топливные баки, радиорубка. Топливные баки прикрывались двойной защитой (14 мм) — два броневых листа склепывались между собой. Броневые листы служили палубой и броневой наружной обшивкой, опускаясь на 200 мм ниже ватерлинии. Таким образом, конструкции цитадели одновременно обеспечивали и общую прочность корпуса.
Над цитаделью в броневой боевой (ходовой) рубке располагался пост управления кораблем. Связь с машинным отделением осуществлялась при помощи переговорной трубы и машинного телеграфа, а с артиллерийскими и пулеметными башнями — посредством телефона (на кораблях постройки военных лет).
БКА пр. 1124 имел девять водонепроницаемых поперечных переборок, а пр. 1125 — восемь. Во всех переборках имелись люки, что обеспечивало проход в любой отсек без опасного во время боя появления на палубе. Наличие люков в переборках нарушало хрестоматийное правило проектирования боевых кораблей, однако, как показал опыт боев, было полностью оправдано. Все эти лазы располагались выше расчетной аварийной линии затопления и закрывались водонепроницаемыми крышками, на траверзах цитадели - броневыми.
Конструкция корпуса была смешанной: броневая часть делалась клепаной, остальная - сварной. Все детали сварных конструкций соединялись встык. Набор и броня приклепывались, а обшивка вне цитадели - приваривалась.
Обводы БКА пр. 1124 и 1125 были сходны. Чтобы обеспечить малую осадку, корпуса сделали практически плоскодонными с вертикальными бортами. Это исключило необходимость гнуть броневые листы и очень упростило технологию.
Для обоих типов катеров характерен плавный подъем килевой линии в носу. Это позволяло катеру подходить носом к берегу почти впритык, что значительно упрощало высадку десанта.
На БКА, построенных до 1939 года, на малых и средних ходах из-за малого развала бортов сильно заливало носовую часть верхней палубы (до носовой рубки). На уже построенных катерах пришлось наваривать в носовой части листы, увеличивающие развал шпангоутов, и установить фальшборт. При корректировке проектов в 1938 году носовым шпангоутам был придан сильный изгиб по скуле.
Жилые помещения имели высоту от настила пола до кромок подпалубного набора на БКА пр. 1124 — около 1550 мм, а на БКА пр. 1125 — около 1150 мм. Выпрямиться, встав во весь рост, было нельзя. Площадь самого большого 9-местного кубрика была меньше 14 м2. Он был буквально забит рундуками, подвесными койками и складными столами. На малом БКА кубрик был только один, так что пришлось размещать подвесные койки в обоих пулеметных отсеках. Естественно, условия обитаемости катеров были ужасными.
Палуба и борта изолировались крошеной пробкой. Вентиляция была естественной. Жилые отсеки отапливались горячей водой от системы охлаждения двигателей и имели естественное освещение (бортовые иллюминаторы с водонепроницаемыми крышками). В лобовой стенке рубки имелось окно с триплексным стеклом. Кроме того, имелись иллюминаторы в задней стенке и броневых дверях рубки. Окна закрывались бронещитками с узкими смотровыми щелями.
На БКА пр. 1124 в состав якорного устройства входил один якорь весом 75 кг, втягиваемый в клюз (с левого борта), а на БКА пр. 1125 — якорь весом 50 кг, укладываемый на палубу.
Рули были подвесными, балансирными, не выступающими за основную плоскость. БКА пр. 1124 имел два руля, а пр. 1125 — один. Привод рулей осуществлялся от ручного штурвала.
Диаметр циркуляции составлял около трех длин корпуса. БКА пр. 1124, имевший двухвальную установку, разворачивался практически на месте и без руля, а при помощи работы двигателей враздрай.

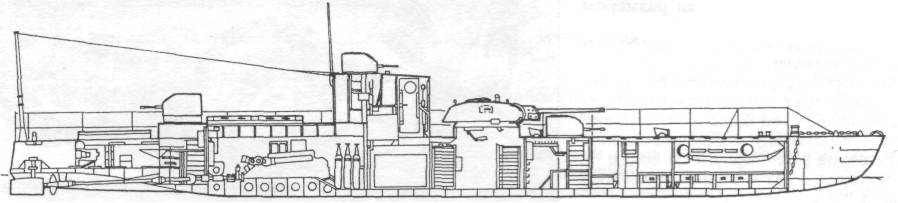

Компоновочная схема бронекатера пр. 1125
