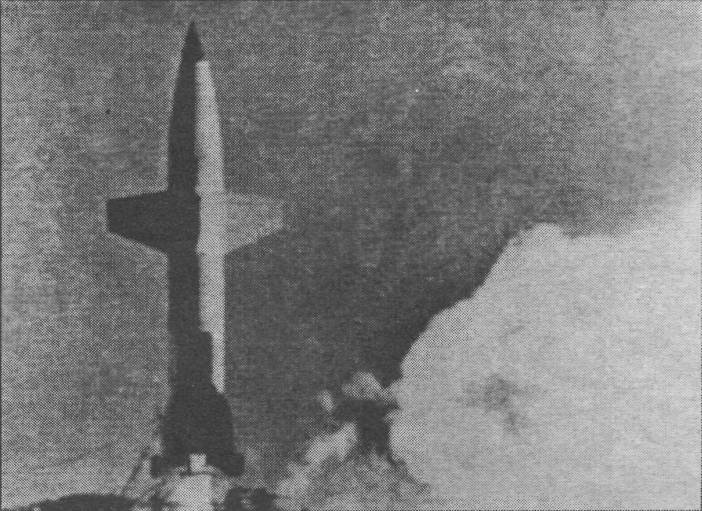

ЗУР "Вассерфаль" (водопад) - являлся одним из проектов, одобренных комиссией Дорнбергера. На тот момент это была наиболее передовая по своей концепции зенитно-ракетная система в мире. Ракета разрабатывалась с 1941 г. в Пенемюнде конструкторским бюро под руководством Вернера фон Брауна, с которым 2 ноября 1942 г. министерство авиации заключило специальный контракт.
Фактически зенитная ракета "Вассерфаль" была побочной ветвью развития ракеты А-4. В ней прослеживаются ветви многих конструкторских решений, отработанных на Фау-2. Так, например, корпус "Вассерфаля" являлся уменьшенной примерно в два раза копией корпуса ракеты А-4, в качестве конструкционного материала так же широко применялась сталь.
Общая длина ракеты составляла 7800-7930 мм, максимальный диаметр корпуса - 885 мм, размах стабилизаторов по рулям - 2500 мм. Первые образцы имели трапециевидные крылья с малой стреловидностью по передней кромке, но из-за большого сопротивления на околозвуковых скоростях их заменили на крылья меньшей площади и большей стреловидности с острыми передней и задней кромками. Стабилизаторы и крылья иногда устанавливались в одной плоскости, а иногда со смещением в 45° друг относительно друга. Корпус, крыло и стабилизатор представляли собой конструкции со стальным силовым набором и работающей обшивкой из стальной жести толщиной 0,5-0,8 мм, приваренной к нему точечной сваркой.
В носовой части располагалась аппаратура неконтактного взрывателя (который еще предстояло разработать) и взрыватель, срабатывающий по команде с земли.
Вообще, для зенитных ракет разрабатывалась целая гамма неконтактных взрывателей:
КАКАДУ - неконтактный радиовзрыватель, использующий эффект Допплера и срабатывающий в 15-25 метрах от цели. Его производила фирма Донауландиш Gmbh для ракеты Hs 293. Из-за большой конструктивной сложности их было произведено 3000 штук из 25000 заказанных.
МАРАБУ - неконтактный радиовзрыватель для зенитных ракет "Рейнтохтер", "Вассерфаль", Hs-117 и авиационной ракеты Hs-298 с дальностью реагирования 40 м. Он был создан фирмами Рейнметалл-Борзиг и Сименс-Гальске AG, но не прошел испытаний и остался в стадии опытных разработок.
ПАПЛИТЦ - использовал инфракрасное излучение цели. Проходил лабораторную отработку.
ВАССЕРМАУС - активный фотоэлектрический взрыватель, разработанный специально для ракеты "Вассерфаль". Он состоял из проблескового источника света и фотоэлектрического приемника, реагирующего на интенсивность отраженного сигнала. При достижении его максимума БЧ взрывалась. Этот принцип был запатентован в Швеции еще в 1937 г., но первый работоспособный образец появился уже после войны - в 1946 г.
Один из этих взрывателей предполагалось установить на ЗУР "Вассерфаль" .
Далее следует отсек боевой части (БЧ) весом 250 кг. Он содержал 145 кг взрывчатки, кроме того на ракете был заряд в 90 кг, который предназначался для самоликвидации ракеты на промахе. Проблема самоликвидации была решена успешно - обломки ракеты имели вес не более 0,9 кг, и только камера сгорания двигателя весила 68 кг.
Ниже расположен стальной баллон диаметром 800 мм, сваренный из двух штампованных полусфер и армированный стальной проволокой (по типу баллонов Фау-1). В баллоне находился сжатый до 200 ат азот (по другим данным, воздух). За ним следовал бак с горючим. Еще ниже расположен бак с окислителем. Через бак проходили главные лонжероны крыльев. Далее следовал приборный отсек с аппаратурой управления и исполнительными механизмами и, наконец, на специальной раме устанавливался жидкостной ракетный двигатель (ЖРД).
К хвостовому отсеку крепились четыре стабилизатора с развитыми воздушными рулями с аэродинамической компенсацией. Хорошо подобранная аэродинамическая компенсация позволяла снизить потребную мощность рулевых машинок и уменьшить их вес. Для управления ракетой на начальном участке траектории, пока скорость была мала и эффективность воздушных рулей невысока, служили графитовые газовые рули, которые вскоре после старта сбрасывались.
Стартовый вес ракеты составлял 3530 кг.
