История ракеты "Вассерфаль" не окончилась с завершением войны.
В США после изучения ЗУР "Вассерфаль" фирма Дженерал Электрик создала на ее основе экспериментальную ракету "Гермес" А-1. В качестве топливных компонентов использовались жидкий кислород и спирт. Система управления также была оригинальной разработки. Геометрические размеры были такими же, как и у "Вассерфаль, а вот двигатель развивал меньшую тягу -порядка 4500 кгс. "Гермес" был экспериментальной конструкцией и вопрос об его принятии на вооружение не ставился.
Советские специалисты также изучали и испытывали ракету "Вассерфаль". У нас она получила обозначение Р-101. Обратимся к воспоминаниям доктора технических наук В.В. Казанского, в то время сотрудника НИИ-88:
"... Впервые были применены высококипящие компоненты топлива - азотная кислота и нефтепроизводное горючее "тонка" (разновидность нашего керосина) (так у Казанского - авт.). Топливо подавалось в камеру сгорания двигателя не турбонасосным агрегатом, а с помощью воздушного аккумулятора давления (ВАД); чтобы иметь на борту ракеты воздух давлением 350 ат, немцы изготовили путем штамповки и сварки из двух половин стальной шар диаметром около 800 мм, ... с навивкой на него стальной проволоки (обратите внимание, рабочий газ - воздух и давление больше, чем указывается в других источниках - авт.). Таким образом, предполагалось, что полностью заправленные компонентами ракеты с накаченными до 350 атм. аккумуляторами давления могут находиться на пусковых столах в постоянной боевой готовности в течение длительного времени.
Я уже говорил, что ни полного комплекта чертежей, ни узлов и деталей от этой ракеты обнаружить нашим группам не удалось (в Пенемюнде - авт.). Поэтому все, что сейчас является очевидным, тогда приходилось лишь додумывать. Особенно это касалось системы управления этой ракетой.
Следует сказать, что первые пуски ракет, как это часто бывает, прошли довольно успешно - система подачи топлива и двигатель ракеты хорошо запускались, двигатели отрабатывал полный импульс, работала система стабилизации (сначала - на газовых рулях, потом, после их сброса, - на аэродинамических). Однако система управления имела определенные недостатки, и нам не удалось добиться полностью адекватной реакции ракеты на положение ручки "кнюппеля", хотя на первых порах много было оптимистов, особенно из числа "управленцев", которые убеждали нас в "разумном" поведении ракеты.
Необходимо отметить, что наиболее существенная (по сравнению с немецкой ракетой) модернизация ее была осуществлена И.Н. Садовским и А.М. Исаевым (модернизированная ракета получила обозначение Р-102 - авт.). И.Н. Садовский со своим коллективом сумел разработать конструкцию порохового аккумулятора давления (ПАД), существенного меньшего веса, технологичнее и безопаснее, чем стальная "бомба" с воздухом высокого давления у немцев. Одновременно А.М. Исаев создал для ракеты более мощный двигатель (9ТН) с лучшими удельными показателями, чем у Н.Л. Уманского. Тем самым был получен существенный выигрыш и в весе и в тяговооруженности - как раз то, чего немецкой ракете не хватало. И на стендовых испытаниях и при запуске первых модернизированных ракет это чувствовалось - она очень резво уходила со старта. Однако вскоре другие "системщики" стали потихоньку "съедать" полученное преимущество, и дело дошло до того, что последняя пускавшаяся ракета еле-еле оторвалась от стола, потом за счет малой скорости подъема ее снесло в сторону и в результате она упала метрах в 300 позади старта, так и не поднявшись на необходимую высоту. Этим пуском была подведена черта под испытаниями этой нужной для нашей страны ракеты".
Из приведенного отрывка видно, что в СССР ракеты Р-101 и Р-102 так и не пошли дальше экспериментальных образцов, хотя и находились в опытном производстве. Эти работы не остались без внимания западных спецслужб и, возможно, ввели их в заблуждение. Так, в 50-е годы в ряде зарубежных источников, например, в книге Э. Бургесса "Управляемое реактивное оружие", указывалось, что знаменитое кольцо ПВО вокруг Москвы вооружено ракетами "Вассерфаль".

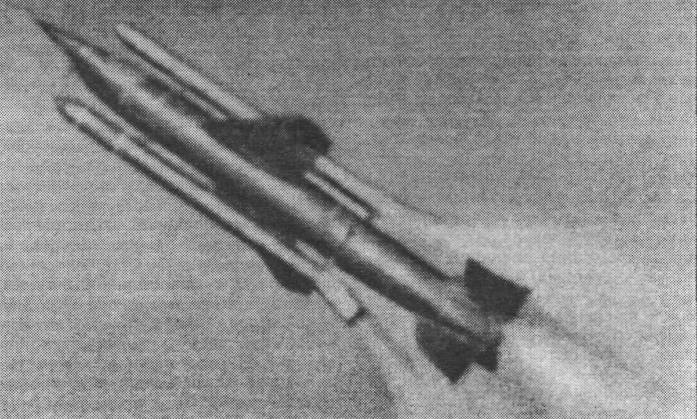

Ракета "Шметтерлинг"(бабочка) была еще одним образцом, одобренным комиссией Дорнбергера. Она была отработана, по-видимому, даже лучше чем "Вассерфаль" и также передавалась в серийное производство, но финал у обеих ракет был одинаков.
Авиационная фирма Хеншель начала поисковые работы в области зенитных ракет еще в 1941 г. под руководством профессора Вагнера. Параллельно фирма работала над созданием управляемых крылатых бомб Hs-293. Опыт этих работ оказал большое влияние на проектирование ЗУР "Шметтерлинг". Некоторые конструкторские решения были прямо использованы в ЗУР. Разработка ракеты "Шметтерлинг" резко ускорилась в 1943 г., тогда же определился ее окончательный облик.
Ракета представляла собой небольшой самолет-среднеплан со стреловидным крылом. Длина фюзеляжа 4300 мм, диаметр - 335 мм, размах крыла - 2000 мм. Стартовый вес ЗУР составлял 450 кг. Было создано несколько образцов, но все они имели сходную конструкцию. Фюзеляж имел цилиндрическую форму и членился на три части. В асимметричной носовой части, полумонококовой конструкции, помещались: на левой стороне - боевая часть и неконтактный взрыватель, а на правой стороне - бортовой генератор с приводом от крыльчатки. Позади боевой части размещался приемник системы управления. Конструкция носовой части была клепаной из алюминиевых сплавов.
