1. Руль 2. Рулевые машинки 3. Аппаратура управления 4. Рулевая машинка элеронов 5. Тяга управления элероном 6. Маршевый РДТТ второй ступени 7. Сопло двигателя второй ступени  8. Боевая часть 9. Стартовый ускоритель 10. Элерон 11. Антенна системы управления

К камере сгорания на 24 болтах крепился хвостовой отсек с кожухом, частично охватывавшим двигатель. Материал хвостового отсека - отливка из алюминиевого сплава. В задней части хвостового отсека, на стальных кронштейнах, размещалась боевая часть весом 150 кг, содержащая 22,6 кг ВВ и 3000 осколочно-зажигательных элементов. Подрыв БЧ осуществлялся от неконтактного акустического взрывателя "Краних", расположенного в носу ракеты. В кожухе хвостового отсека были прорезаны пазы для вывода сопел, а также крепились кронштейны для установки шести крыльев.

Конструкция крыльев представляла собой сердечник из многослойной клееной древесины и алюминиевой обшивки, которая закрывала заднюю часть профиля крыла и крепилась к нему с помощью заклепок, выполненных впотай. Одна пара крыльев несла трассеры для визуального слежения за ракетой, другая - антенны системы управления, а третья - элероны для стабилизации ракеты по крену. Форма крыла в плане у различных образцов была разной (см. схемы ЗУPC на рисунках).

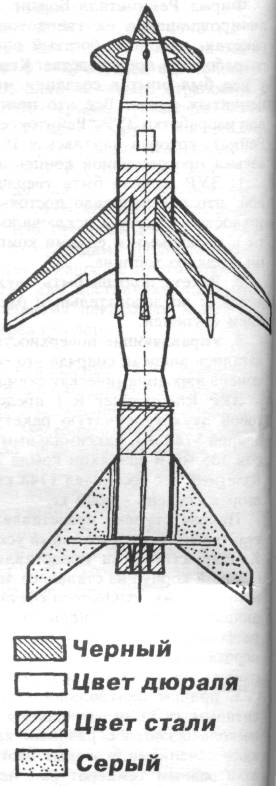

Варианты ЗУPC "Рейнтохтер" R-1, ее компоновка и схема окраски

Носовой отсек ракеты был сделан из дюраля и крепился 18 болтами к двигателю. В нем располагалась аппаратура управления: гироскопы, радиоприемник, аккумуляторы и блокинг-генератор высокого напряжения для анодов ламп приемо-передатчика. Над приборным отсеком крепились рулевые машинки, а в самом носу - неконтактный взрыватель "Краних". В передней части отсека располагались четыре руля, которые могли отклоняться на 10 гр. и обеспечивали управление по курсу и тангажу. Передний отсек имел съемные лючки для доступа к аппаратуре управления.

В целом компоновка ракеты получилась довольно громоздкой, хотя расположение боевой части в хвосте , а двигателя в районе центра масс обеспечивало незначительное изменение центровки ракеты в процессе выгорания топлива.

Эти крупные ЗУР должны были наводится посредством системы "Рейнланд". Она состояла из двух следящих радиолокаторов (один для цели, другой для ЗУР) и блока управления, включавшего в себя счетно-решающее устройство фирмы Сименс и датчик команд - "кнюппель". Счетно-решающее устройство вело обработку сигналов, поступающих от обеих РЛС , а оператор осуществлял наводку путем перемещения рукоятки на "кнюппеле". Выработанные команды передавались с помощью передатчика на ЗУР на волне с частотой 120 МГц. Командный приемник на ракете усиливал сигналы и передавал их через согласующее устройство на сервомоторы, которые приводили в движение рули. Стабилизация по крену осуществлялась с помощью бортовых гироскопов. Кроме того, предусматривался бортовой передатчик, который посылал сигналы на РЛС и облегчал слежение за ракетой. Была также предусмотрена команда на подрыв БЧ в случае промаха.

В случае применения противником помех, слежение за ракетой осуществлялось визуально, с помощью оптической трубы, спаренной с антенной РЛС. Принятая система наведения вполне могла обеспечить удержание ЗУР на линии визирования оператор-цель, но у нее были существенные недостатки:
- на конечном участке полета ЗУР потребные перегрузки были очень большими;
- в условиях сверхзвукового полета точность наведения была малой.

Исходя из этих соображений немцы начали разрабатывать систему самонаведения и неконтактные взрыватели.
