Михаил Растопшин
В последние годы благодаря имеющимся заделам у «оборонки» в нашем государстве все же появляются новые образцы вооружений, к которым можно отнести противотанковый самоходный ракетный комплекс (ПТРК) «Корнет», созданный КБП (гл. конструктор А. Шипунов). С появлением этого образца возникает ряд вопросов: не устарел ли новый образец, находившийся долгое время в заделе, по своим тактико-техническим характеристикам; чем он лучше уже принятых на вооружение; какова его боевая эффективность??? Попробуем интересующихся этими вопросами читателей ознакомить с техническим состоянием в этой области.
Начнем с того, что уже КБМ (гл. конструктор С. Непобедимый) дало на вооружение в 1978 г. подобный ПТРК «Штурм-С» (рис.1), предназначенный для борьбы с танками, бронемашинами, малоразмерными наземными объектами (ДОТ, ДЗОТ) и низколетящими малоскоростными воздушными целями. Важным конструкторским достижением в этом комплексе является механизм боеукладки, представляющий собой вращающийся барабан, на ложементах которого установлены двенадцать пусковых контейнеров с ракетами. Перед выстрелом пусковая установка (механическая «рука») захватывает пусковой контейнер и устанавливает его в боевое положение. После пуска использованный контейнер отбрасывается в сторону, а новый из барабана автоматически выводится на линию стрельбы. На всю эту операцию затрачивается одна секунда. В походном положении пусковая установка убирается внутрь корпуса машины. Базовым шасси для размещения этого комплекса является многоцелевой легкобронированный транспортер-тягач МТ-ЛБ с высокой тяговооруженностью и низким удельным давлением на грунт. Компоновка пусковой установки и других агрегатов дает возможность экипажу вести стрельбу с открыто расположенной позиции, оборудованного укрытия, а также с водной поверхности при движении МТ-ЛБ вплавь. Система наведения ракеты — полуавтоматическая, радиокомандная, с инфракрасным сигналом слежения и имеет вроде бы высокую помехоустойчивость за счет использования при наведении ракеты двух специальных кодов и пяти фиксированных частот. При этом задача наводчика заключается лишь в том, чтобы совместить перекрестие прицела с целью. Ракета на первоначальном этапе летит по траектории выше линии визирования, а при подлете к бронецели на расстояние 500...700 м снижается и поражает цель (рис.2).
-
Рис.1. ПТРК «Штурм-С»
Такая особенность дает возможность наводчику независимо от погодных условий и работы двигателя ракеты всегда видеть цель. Многоцелевая управляемая ракета 9М114 ПТРК «Штурм-С» выполнена по аэродинамической схеме «утка» со складным передним оперением и полукруглым крылом, которое в нерабочем положении прижимается к ее корпусу. В ней использован твердотопливный маршевый двигатель, обеспечивающий скорость полета до 530 м/с. Ракета оснащена стартовым ускорителем, благодаря которому обеспечивается ее выход из стеклопластикового транспортно-пускового контейнера. ПТРК «Штурм-С» оснащен системой защиты экипажа от поражающих факторов оружия массового поражения. В ее состав входят фильтровентиляционная установка, прибор химической и радиационной разведки, а также устройство герметизации корпуса. Кроме того, этот комплекс имеет средства связи с дальностью до 40 км и приборы ночного видения. Для обучения боевых расчетов и поддержания их мастерства созданы специальные учебно-тренировочные тренажеры, с помощью которых ведется подготовка личного состава в условиях учебного класса.
Для определения масштабов скачка от ПТРК «Штурм-С» к ПТРК «Корнет» перейдем непосредственно к характеристикам ракеты и боевой части (БЧ), от которых в значительной степени зависит эффективность поражающего действия ракетного комплекса. Первые партии ракет 9М114 были оснащены моноблочной кумулятивной БЧ с бронепробиваемостью 600 мм. Одновременно ракета могла комплектоваться фугасной БЧ для поражения живой силы и огневых точек противника. В связи с появлением танков с динамической защитой (ДЗ) ракета оснащена тандемной БЧ.
С начала 90-х годов Российский федеральный ядерный центр — ВНИИЭФ включился в разработку противотанковых боеприпасов с кумулятивными зарядами. Опыт создания ядерных боеприпасов, методические разработки, перспективные технологии позволили решить ряд задач в деле создания высокоэффективных боевых частей. ВНИИЭФ применительно к ПТРК «Штурм-С» разработал и передал на вооружение тандемную боевую часть, которая при калибре 130 мм обеспечивает бронепробитие равное 900 мм. Необходимо отметить, что такие боеприпасные организации, как НИМИ, не могли достичь подобных результатов из-за более низкого научного уровня знаний в области физики быстропротекающих процессов, отсутствия высокоэнергетических взрывчатых веществ, а также устарелых технологий снаряжения. Как по своему назначению, так и по техническим характеристикам комплексы «Корнет» и «Штурм-С» схожи, но последний принят на вооружение 20 лет тому назад. Естественно, новый ПТРК должен обладать более высокими боевыми характеристиками при поражении целей, уровень защиты которых постоянно растет. По этой причине вопрос об эффективности поражающего действия ПТРК «Корнет» требует обоснованного ответа. Хорошо, когда комплекс в качестве носителя использует гусеничное шасси с хорошими ходовыми качествами и наделен еще многими другими полезными агрегатами, но от него, главным образом, требуется эффективно поражать современные и перспективные танки.

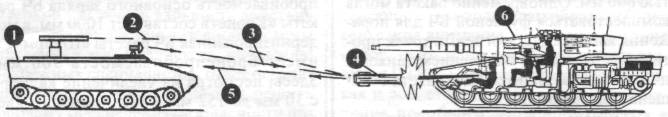

Рис.2. Наведение ракеты комплекса
«Штурм-С»:
1 — ПТРК; 2 — начальная траектория полета ракеты; 3 — команда управления; 4 — ракета 9М114; 5 — обратный сигнал; 6 — бронецель.
