Опытная 15-см зенитная пушка Flak обр.60

15-см ОПЫТНЫЕ ЗЕНИТНЫЕ ОРУДИЯ ОБР. 50 И 55

Разработка обоих изделий была начата в 1936 г. Изделие 50 разрабатывала фирма Круппа, а изделие 55 — фирма Рейнметалл. Обе фирмы представили опытные образцы на испытания в 1938 г.

Баллистические данные 15-см зенитных орудий не намного превышали баллистические данные 12,8-см орудий, и на вооружение обр. 50 и 55 приняты не были. В 1940 г. было принято решение о начале работ над 15-см пушкой с улучшенными баллистическими характеристиками.

Устройство опытной 15-см пушки обр. 50

Образец 50 системы Круппа имел скрепленный в казенной и средней части ствол. Скрепление трехслойное: первый слой — «передняя» труба находилась в средней и дульной части, в средней части ствола начинался перед ней лейнер, который заканчивался у заднего ската. Задний лейнер образовывал зарядную камору. Второй слой — труба, скрепляющая переднюю трубу и оба лейнера в средней и казенной части. Третий слой — кожух, на который навинчен казенник. Затвор полуавтоматический клиновой.

Вертикальное и горизонтальное наведение осуществлялось с помощью электрогидравлических муфт типа Дженни. Подача и заряжание полностью автоматизированы, приводы этих установок электрические. Досылатель роликового типа. В магазине помещалось 10 унитарных патронов. Патроны находились по одному справа и слева от снарядного лотка и по четыре в двух патронных ящиках. Пополнение магазина патронами производилось с помощью специального подъемника.

Опытная 15-см зенитная пушка Flak обр.60

В походном положении система перевозилась на четырех повозках: первая — с крестообразным лафетом (основанием); вторая — с тумбой и нижним лафетом; третья — с верхним лафетом и люлькой; четвертая — со стволом.

Образец 55 системы Рейнметалл имел похожее устройство, но перевозился на трех повозках: основания, лафета и ствола. [Табл. 11]

Фирма Круппа работала над изделием 60, а Рейнметалл — над изделием 65. В начале 1942 г. было изготовлено опытное орудие 65. Вес снаряда 42 кг, начальная скорость 960 м/с. Установки 60 и 65 перевозились тягачами «Meiller» на двух трехосных повозках.

В октябре 1942 г. было создано 15-см зенитное орудие обр. 65F. Орудие имело конический ствол и снаряд со стреловидным оперением. Опытный образец орудия был закончен к августу 1943 г. Образец 65F имел следующие баллистические данные [табл. 12]:

Низкая живучесть ствола и ряд технических недостатков системы затянули ее доводку, и на вооружение она так и не поступила.

Проектировались в Германии зенитные орудия и более крупных калибров — 17-см и 24-см. Так, в 1941 г. были возобновлены работы над стационарными 24-см зенитными установками (изделия 80 и 85), но дальше выпуска чертежей и расчетов дело не пошло. Работы над 24-см установками прекратились 17 августа 1943 г.

С 1940 года в Германии велись работы по созданию цилиндроконических стволов для серийных зенитных пушек калибра 8,8-см, 10,5-см и 12,8-см. Такие орудия стреляли специальными снарядами типа «К» диаметром 7,5, 8,0 и 9,6 см, снабженными фланцами соответственно диаметром 8,8, 10,5 и 12,8 см. При прохождении снаряда через конический канал оба фланца обжимались. По вылете из ствола такой снаряд имел форму обычного снаряда. При этом начальная скорость снаряда «К» возрастала в среднем в 1,4 раза по сравнению со штатным снарядом. Были изготовлены партии осколочных зенитных и осколочных бронебойных снарядов типа «К».

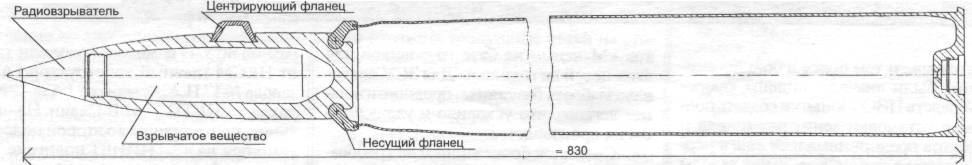

8,8/7,5-см осколочный зенитный снаряд для конического ствола 8,8-см пушки обр.41

 Однако окончание войны не позволило развернуть массовое производство цилиндроконических стволов и снарядов типа «К» для зенитной артиллерии.
