Выстрел с бронебойно-трассирующим тупоголовым снарядом БР-472 (с бронебойным и баллистическим наконечником)

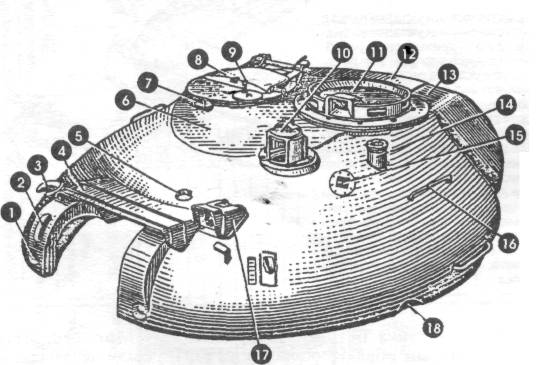

Башня танка Т-10М
1 — отверстие для пальца крепления рамки пушки; 2 — окно для пулемета ДШК; 3 — крюк; 4 — дождевой щиток; 5 — отверстие для тяги крепления рамки пушки; 6 — броневой лист крыши башни; 7 — отверстие для установки прибора наблюдения заряжающего ТНП; 8 — крышка люка заряжающего; 9 — рукоятка механизма поворота верхнего погона люка заряжающего; 10 — броневое ограждение прицела ТПН-1; 11 — крышка люка командира люка; 12 — крышка кормового ящика для ЗИП; 13 — кормовой ящик для ЗИП; 14 — стакан антенного ввода; 15 — отверстие для прибора наблюдения ТПБ-51; 16 — поручень; 17 — колпак бронировки прицела Т2С-29; 18 — выемка для обеспечения открывания откидного листа над радиаторами

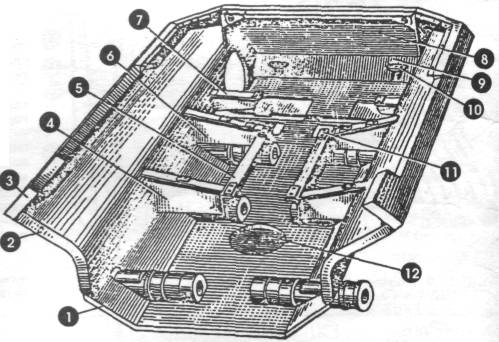

Корпус Т-10М (вид на постаменты)
1 — днище; 2 — нижний гнутый бортовой лист; 3 — верхний наклонный бортовой лист; 4 — передний кронштейн постамента двигателя; 5 — продольный угольник постамента двигателя; 6 — задний кронштейн постамента двигателя; 7 — кронштейн крепления коробки передач; 8 — верхний кормовой откидной лист; 9 — нижний кормовой лист; 10 — задний кронштейн крепления коробки передач; 11 — площадка для установки и крепления лага двигателя; 12 — люк под двигателем

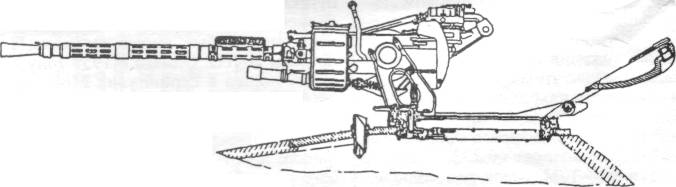

Установка зенитного пулемета КПВТ на танке Т-10М

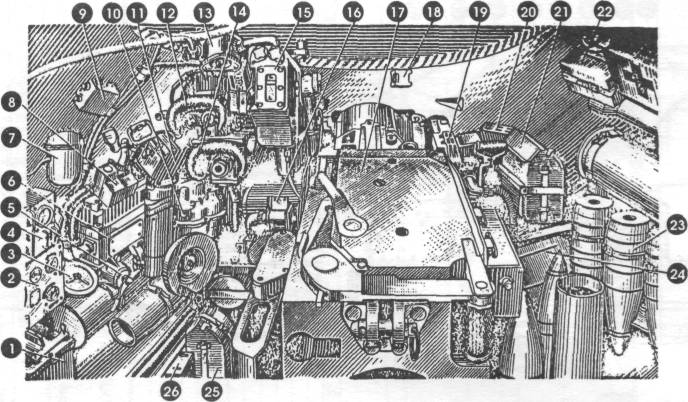

Боевое отделение Т-10М
1 — блок питания ночного прицела ТПН-1; 2 — радиостанция; 3 — азимутальный указатель; 4 — щиток электрооборудования башни; 5 — стопор башни; 6 — распределительная коробка К-1; 7 — ввод антенны; 8 — коробка компенсатора; 9 — пульт светового курсоуказателя; 10 — механизм поворота башни; 11 — электроблок прицела Т2С-29; 12 — ночной прицел ТПН-1; 13 — аппарат ТПУ; 14 — прицел Т2С-29; 15 — пополнительный бачок; 16 — подъемный механизм пушки; 17 — пушка М62-Т2; 18 — ограничитель снижения пушки; 19 — спаренный пулемет КПВТ; 20 — преобразователь частоты Т-200Ц; 21 — магазин спаренного пулемета; 22 — ящик с ЗИП прицела Т2С-29; 23 — снарядная каретка; 24 — семиместная гильзовая укладка; 25 — магазин спаренного пулемета; 26 — ящик с прибором ТПБ-51

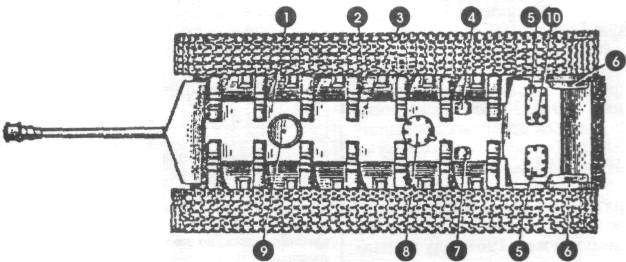

Днище корпуса танка Т-10М
1 — днище корпуса; 2 — люк для выхода газов из котла подогревателя; 3 — отверстие для слива горючего из сливного бачка и для слива охлаждающей жидкости; 4 — люк для слива масла из масляного бака; 5 — люки для силовой передачи; 6 — пробки для слива масла из карманов корпуса под бортовыми передачами; 7 — люк для слива горючего; 8 — люк под двигателем; 9 — люк запасного выхода; 10 — лючок для слива масла из ПКП
