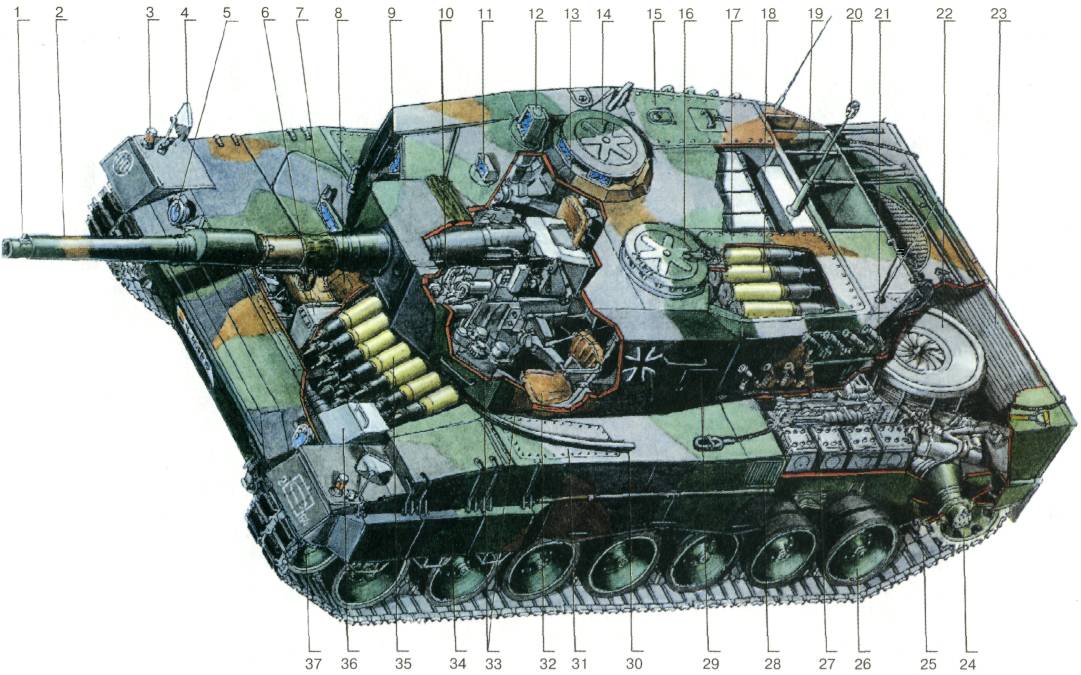

Компоновочная схема основного танка "Леопард-2"

1 - зеркало для выверки прицела наводчика; 2 - 120-мм гладкоствольная пушка; 3 - габаритный фонарь; 4 - зеркало заднего вида; 5 - фары;

6 - пульт водителя; 7 - смотровой перископический прибор водителя; 8 - сиденье водителя; 9 - окно лазерного прицела-дальномера и тепловизора;

10 - 7,62-мм спаренный пулемет; 11 - смотровой перископический прибор наводчика; 12 - панорамный перископический прицел наводчика;

13 - сиденье командира; 14 - крышка люка командира; 15 - крышка люка для доступа к гидроаккумуляторам и гидросистеме;

16 - крышка люка заряжающего; 17 - крышка для доступа заряжающего; 18 - боеприпасы (15 штук); 19 - кормовые ниши для хранения ЗИП и брезента (либо маскировочной сети);

20 - датчик ветра; 21 - гранатометы для дымовых и осколочных гранат; 22 - кольцевой радиатор с вентилятором (два блока);

23 - выпускные решетки отработанных газов; 24 - бортовой редуктор, ведущее колесо; 25 - гусеница со съемными резиновыми подушками, обрезиненной беговой дорожкой и резинометаллическими шарнирами; 26 - опорный каток; 27 - аккумуляторные батареи (восемь штук);

28 - решетка ФВУ; 29 - дверца люка для загрузки боеприпасов; 30 - ограждение (барбет) погона башни; 31 - крышка люка для доступа к баку;

32 - сиденье заряжающего; 33 - лобовая и бортовая многослойная броня башни; 34 - многослойные бортовые экраны; 35 - боеприпасы пушки (27 штук); 36 - ФВУ; 37- направляющее колесо

Рис. А. Шепса
