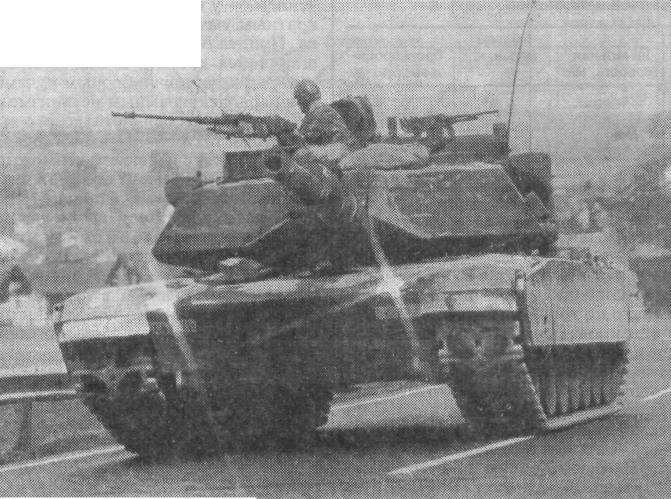

М1А1 из состава американских частей в Западной Европе
Опытные танки, предназначенные для испытаний второго этапа, значительно отличались от ХМ1: кресло механика-водителя было установлено по оси корпуса танка, а не слева от нее, башня имела совершенно другую форму с более простыми очертаниями. Именно эти танки стали непосредственными предшественниками «Абрамса».
Корпус танка представляет собой сварную конструкцию с большим углом наклона верхнего лобового бронелиста.
В передней части корпуса находится отделение управления объемом 2,5 м3. Регулируемое по высоте сиденье механика-водителя с мягкой обивкой, подголовником и поясничной опорой расположено по оси танка. В боевом положении, при закрытом люке механик-водитель занимает положение полулежа с приподнятыми относительно сиденья ногами. Управление движением танка осуществляется с помощью Т-образной рулевой колонки мотоциклетного типа и педали тормоза. Все необходимые органы управления сгруппированы на рулевой колонке: переключатель передач заднего и переднего хода, регулятор подачи топлива. Доступ механика-водителя к своему рабочему месту осуществляется только через люк в верхнем лобовом бронелисте (аварийный люк в днище корпуса отсутствует) при развернутой стволом назад башне. В крышке люка монтируется три неподвижных перископических прибора наблюдения.
Боевое отделение объемом 10,4 м3 включает среднюю часть корпуса и башню кругового вращения. В башне расположено основное и вспомогательное вооружение — стабилизированная в двух плоскостях 105-мм нарезная пушка М68Е1 и спаренный с ней пулемет М240 (лицензионный вариант бельгийского MAG-58) калибра 7,62 мм. Углы наведения орудия в вертикальной плоскости — от -9° до +20°. На командирской башенке смонтирован зенитный пулемет Браунинг М2 калибра 12,7 мм (углы наведения в вертикальной плоскости от -10° до +65°), а перед люком заряжающего — еще один MAG-58. Дистанционного управления башенные пулеметы не имеют, стрельба из них возможна только «вручную» при открытых люках. Боекомплект к пулеметам состоит из 11.400 (на серийных танках боекомплект уменьшен до 9.800 патронов) патронов винтовочного калибра и 1000 12,7-мм патронов. На бортах башни установлены 66-мм шестиствольные гранатометы для стрельбы дымовыми гранатами, дальность стрельбы — 30 м, боекомплект — 12 гранат. В качестве личного оружия экипажа используются 5,56-мм винтовки М-16А1 и ручной 40-мм гранатомет; боекомплект — 210 патронов к винтовкам и 18 гранат.

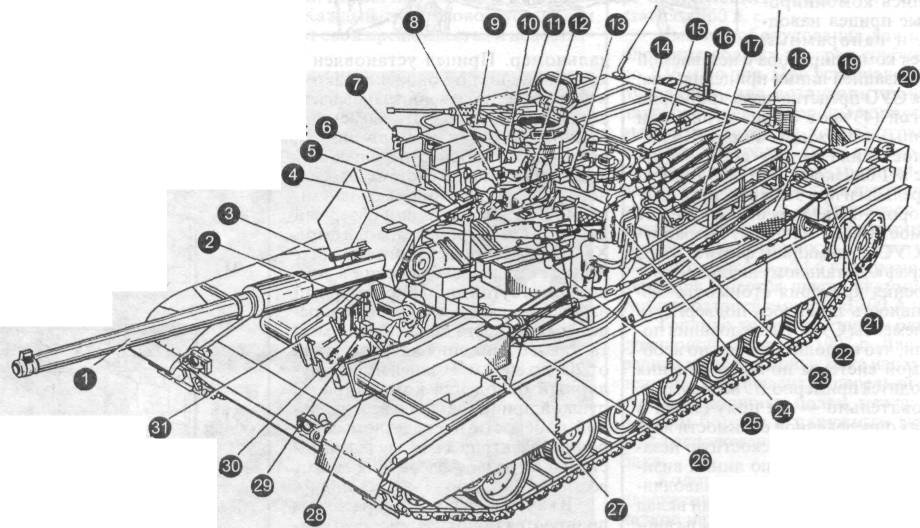

Компоновочная схема танка
M1 «Абрамс»
1 — 105-мм нарезная пушка; 2 — перископический прибор механика-водителя;
3 — 7,62-мм спаренный пулемет; 4 — телескопический прицел наводчика;
5 — наводчик; 6 — основной прицел наводчика;
7 — гранатомет для постановки дымовых завес
8 — пульт управления командира танка; 9 — 12,7-мм пулемет; 10 — основной прицел командира;
11 — прицел командира для стрельбы из пулемета;
12 — командир танка; 13 — 7,62-мм пулемет; 14 — люк;
15 — вспомогательный вентилятор;
16 — анемометр; 17 — отсек для боеприпасов; 18 — газотурбинный двигатель AGT-1500;
19 — воздушный фильтр; 20 — кормовые топливные баки;
21 — основной вентилятор; 22 — трансмиссия;
23 — воздухозаборник двигателя;
24 — заряжающий; 25 — патронная коробка спаренного пулемета;
26 — блоки электронной аппаратуры; 27 — передние топливные баки; 28 — механик-водитель; 29 — рулевая колонка; 30 — педаль тормоза; 31 — основной пульт управления;
