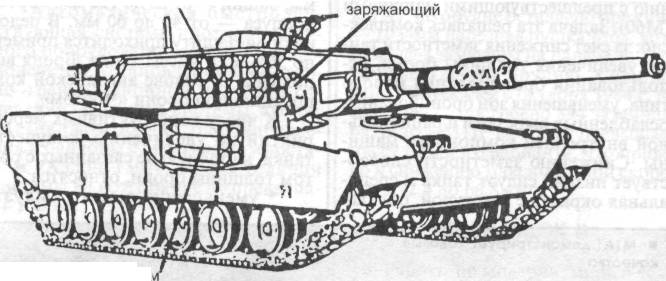

Размещение боезапаса в танке М1А1 - 34 выстрела в нише кормы башни, 6 выстрелов в боевом отделении
Для наблюдения за местностью на рабочем месте командира в командирской башенке установлено шесть призматических приборов наблюдения, у заряжающего — призматический прибор, закрепленный на вращающейся опоре.
Моторно-трансмиссионное отделение объемом 6,8 м3 занимает кормовую часть корпуса, оно отделено от боевого отделения герметичной противопожарной перегородкой. Верхняя часть корпуса над МТО имеет характерную приподнятость. Установленный продольно газотурбинный двигатель Авко Лайкоминг AGT-1500 выполнен в едином блоке с автоматической гидромеханической трансмиссией Аллисон X-1100-3. ГТД AGT-1500 представляет собой трехвальный двигатель с двухкаскадным компрессором, индивидуальной камерой сгорания, двухступенчатой свободной силовой турбиной с регулируемым сопловым аппаратом первой ступени и стационарным кольцевым пластинчатым теплообменником. Воздух в турбину засасывается через двухступенчатый воздухоочиститель. В ГТД используется гидромеханический регулятор подачи топлива с электронной системой управления. Двигатель запускается от электростартера, который через привод коробки агрегатов раскручивает ротор турбокомпрессора второго каскада. Максимальная температура газа в турбине — 1193°С, частота вращения выходного вала — 3000 об/мин. Масса двигателя — 1122 кг. ГТД обеспечивает танку M1 разгон с места до скорости 30 км/ч за 6 с. Во многом именно использование турбины, а не дизеля обеспечило танку фирмы Крайслер победу над конкурентом. Выбор турбинного ХМ1 является, отчасти, реверансом в сторону новейшего тогда советского «реактивного» танка Т-80, хотя как показало время, точка в споре между дизелем и турбиной до сих пор так и не поставлена. Каждый тип силовой установки имеет свои преимущества и недостатки, которые весьма сильно зависят от театра военных действий. Неслучайно, из-за склонности танковых турбин к перегреву в условиях жаркого климата и их чувствительности к попаданию посторонних частиц (песка, пыли), Т-80 так и не использовались в Афганистане, а надежность «Абрамсов» в ходе «Бури в Пустыне» вызвала массу нареканий.
![]() |
![]() |
12,7-мм зенитный пулемет Браунинг на крыше башни «Абрамса» |
М1А1 на учениях в Западной Европе |
Автоматическая двухпоточная гидромеханическая трансмиссия X-1100-3 обеспечивает три передачи переднего хода, две — заднего и нейтраль. В состав трансмиссии входят гидротрансформатор с блокировочным фрикционом, 4-скоростная автоматическая коробка передач, рабочие и остановочные тормоза и бесступенчатый механизм поворота с двойным дифференциалом и гидрообъемной передачей. Масса трансмиссии — 1960 кг.
Для снижения температуры масла двигателя и трансмиссии используется система охлаждения вентиляторного типа. Затраты мощности на систему охлаждения при температуре окружающего воздуха +15°С составляют 50 л. с.
Имеется оборудование для преодоления водных преград глубиной до 2,36 м по дну. При установке оборудования (два воздухопитающих патрубка с левой стороны корпуса и выпускная труба на корме) ограничен угол поворота башни вправо.
Бесконтактный синхронный генератор переменного тока имеет привод от двигателя и обеспечивает работу электрических и электронных систем танка. Мощность генератора — 20 кВт, масса — 24,6 кг. Кроме генератора имеется шесть аккумуляторных батарей емкостью 300 А×ч.
Топливо хранится в шести баках суммарной емкостью 1907 л. Два передних и два кормовых бака изготовлены из полиэтилена, в передней части надгусеничных полок, между основным бортом и наружным экраном, расположены два металлических бака.
Ходовая часть состоит из семи двускатных обрезиненных опорных катков на борт, двух пар поддерживающих гусеницы роликов, двух направляющих колес (унифицированы с опорными катками), двух ведущих колес и гусениц с резинометаллическими шарнирами. Диски опорных катков изготовлены из алюминиевого сплава, ступицы — стальные; диаметр катков — 635 мм. Подвеска катков индивидуальная торсионная, на первом, втором и седьмом опорных катках установлены лопастные гидроамортизаторы. Полный ход катков — 581 мм. С целью повышения стойкости подвески к детонации противотанковых мин посадочные места четырех передних опорных катков и торсионных валов усилены и образуют коробчатую конструкцию, способную противостоять нагрузкам на изгиб. Направляющие колеса имеют гидравлический кривошипный механизм натяжения гусениц. Гусеницы имеют обрезиненные беговые дорожки и съемные резиновые подушки, предусмотрена возможность установки грунтозацепов. Ведущие колеса — двурядные со съемными венцами, число зубьев венца — 11. Ресурс ходовой части — 2-8 тыс. км. Нижняя граница ресурса определяется ресурсом траков гусениц. Ресурс 8.000 км достигается сменой четырех комплектов съемных асфальтоходных подушек, ресурс зубьев венцов ведущих колес составляет 5-6 тыс. км.
