Танковый перископический прицел-дальномер для танка М60А2 разработан Франкфордским арсеналом. Он представляет собой объединение модернизированного дневного канала прицела М32 и электронных компонентов портативного дальномера на основе рубинового лазера. Диапазон измерения лазерным дальномером расстояний до цели — от 450 м до 5000 м, точность измерения — ±10 м.

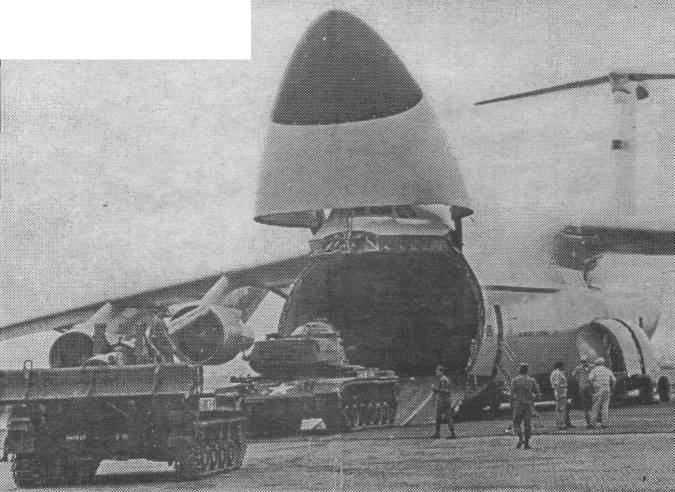

М60А1 и САУ готовятся к транспортировке самолетом С-5А

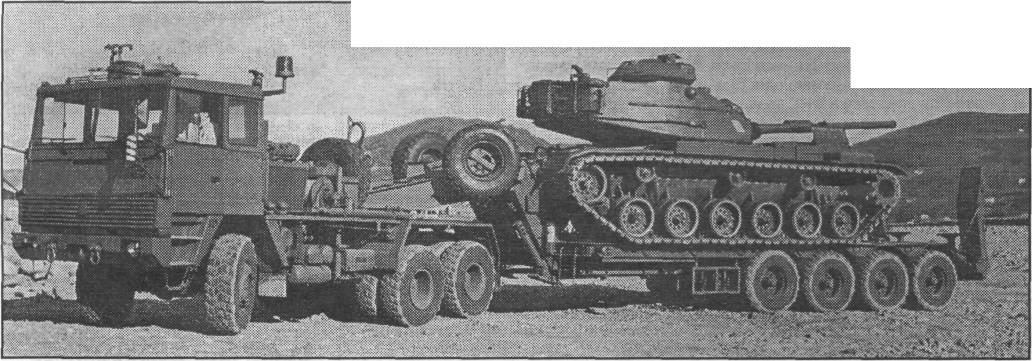

М60А1 на танковом транспортере
Система управления огнем, установленная на М60А2, по своей сложности и эффективности среди всех западных танков была соизмерима лишь с СУО танка «Леопард-2». Электронный вычислитель вырабатывает данные для стрельбы с учетом расстояния до цели, типа снаряда, температуры воздуха и заряда, скорости и направления ветра, атмосферного давления, скорости и направления перемещения цели относительно танка, износа канала ствола, угла крена цапф орудия.
Танк М60А2 оснащался двухплоскостной системой стабилизации орудия и бесподсветочными приборами ночного видения.
Боекомплект к пушке/пусковой установке включал 13 ПТУР «Шиллела» и 33 152-мм выстрела. Вспомогательное вооружение аналогично танку М60А1: один пулемет калибра 7,62 мм установлен в командирской башенке и один 12,7-мм пулемет — в маске пушки.
Проблемы с башней «В» побудили инженеров фирмы Крайслер искать альтернативное решение проблемы. Выход виделся в адаптации башни «единого» американо-западногерманского танка МВТ-70 к корпусу танка М60А1. Башня МВТ-70 имела более удачную, сточки зрения защищенности, форму, а ее большие размеры и масса позволяли решить проблему чрезмерной отдачи, более того, — допускалась установка 152-мм орудия ХМ150 с более длинным стволом, за счет чего увеличивалось поражающее воздействие традиционного бронебойного снаряда. Одно время для пушки ХМ150 разрабатывались ядерные боеприпасы. Боекомплект к пушке состоял из 57-ми снарядов и 13-ти ПТУР. Установка башни «В» уменьшала массу М60 примерно на две тонны, в то время как монтаж башни от МВТ-70 — наоборот, увеличивал массу на добрых 800 кг.
МОДЕЛЬ «К»
Неудачи с «ракетными» башнями привели к еще одной попытке усилить огневую мощь «Паттона» — установить на него экспериментальную башню с перспективным 120-мм орудием «Дельта». Однако разработку данного варианта пришлось аннулировать по причине нехватки финансов: львиная доля бюджета министерства обороны уходила на войну в Индокитае. Проект танка М60 со 120-мм орудием известен как модель «К»; была изготовлена, по меньшей мере, одна башня «К» со 120-мм пушкой.
М60А3
Танк варианта «A3» стал последней модификацией М60, запущенной в серийное производство. В его конструкции был учтен опыт, полученный при модернизации М60А1, разработке М60А2, а также «узкие места» конструкции, выявленные в боях ближневосточной войны 1973 г.
Причиной выхода из строя в боевых условиях множества М60 стало заклинивание башни: мощности привода разворота не хватало, чтобы «перемолоть» осколок снаряда, «клинящий» башню. Исправные в целом танки лишались возможности вести прицельную стрельбу, после чего становились легкой добычей арабских противотанкистов, окончательно добивавших «Паттоны». Установка более мощных электрогидравлических приводов частично решило проблему, хотя, конечно, всегда найдется болванка, которая так заклинит башню, что не поможет никакой привод. Неважно зарекомендовали себя в боевых условиях пулеметы М73, — их следовало заменить более надежными бельгийскими MAG-58 (американское обозначение М240).
В середине 70-х годов наивысшим приоритетом считалась не модернизация М60, а разработка нового танка ХМ1, поэтому доработку М60А1 в свете опыта войны Судного дня предполагалось вести так, чтобы не вносить радикальных изменений в конструкцию. К примеру, установка более мощных приводов разворотов осуществлялась достаточно просто, не затрагивая других систем и агрегатов. И все же именно арабо-израильская война 1973 г. стала причиной появления на свет М60А3. Дабы восполнить немаленькие потери в танках своего стратегического союзника из Европы в Израиль, американцы срочно перебросили несколько сотен М60А1, тем самым уменьшив бронетанковую группировку в ФРГ до критического уровня. Поставки новых танков М1 задерживались, программа его создания откровенно пробуксовывала, причем так, что некоторые генералы предложили ее вообще аннулировать, сосредоточив все усилия на улучшении М60. Как часто бывает, лучшим оказалось компромиссное решение: работу над будущим «Абрамсом» продолжить, делая параллельно очередной вариант «Паттона».
