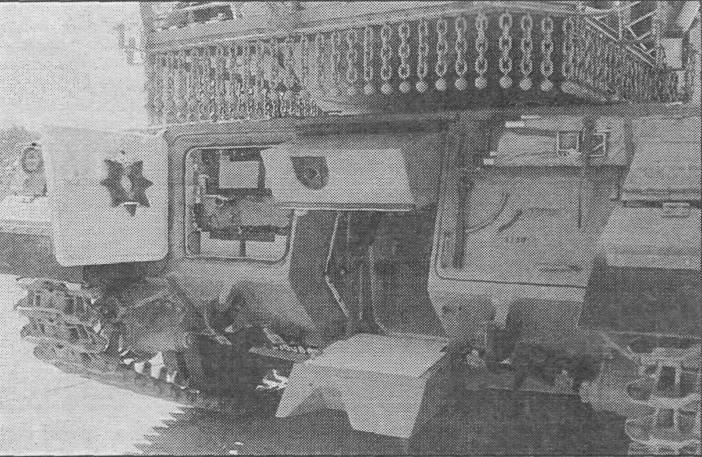

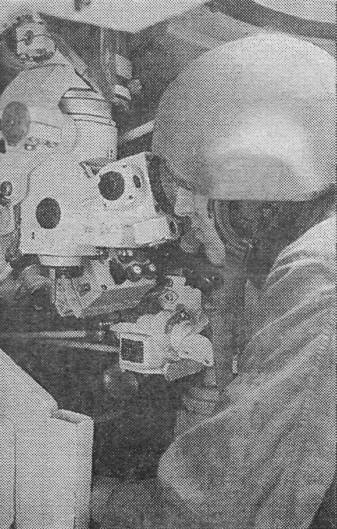

Вид на люки в корме корпуса "Меркавы" Мк.2	Место наводчика "Меркавы" Мк.2

Гусеницы цельнометаллические, с открытыми шарнирами. Ширина траков - 640 мм, количество траков в гусенице - 110, длина опорной поверхности - 4,52 м.

Ходовая часть прикрыта шестисекционными экранами, изготовленными из стальной брони. Экраны могут откидываться вверх для доступа к элементами подвески.

Танк «Меркава» имеет относительно невысокую подвижность из-за недостаточной величины удельной мощности и пружинной подвески опорных катков. В то же время, по мнению израильских танкостроителей, подвижность танка адекватна условиям его применения.

В боевом и моторно-трансмиссионном отделении смонтирована быстродействующая автоматическая система пожаротушения «Спектроникс».

Танк оснащен системой защиты от оружия массового поражения. Фильтро-вентиляционная установка коллективного типа установлена в кормовой части корпуса. Доступ к фильтро-вентиляционной установке осуществляется через дверцу размером 80x80 см, которая находится справа от оси танка в кормовом бронелисте. Левая такая же дверца закрывает отсек с аккумуляторными батареями.

Несмотря на необычную компоновку, резко выделяющую «Меркаву» из всех современных основных боевых танков, в его конструкции применено мало технических новинок. В то же время танк наилучшим образом соответствует израильской доктрине применения бронетанковых подразделений в условиях ближневосточного театра военных действий. По уровню комплексной защищенности от воздействия противотанковых средств танк «Меркава» на момент разработки считался лучшим танком западного мира. Масса брони составляет примерно 75-80% массы пустого танка. Всего построено примерно 250 танков «Меркава» Мк.1.

«МЕРКАВА» МК.2

Модификация Мк.2 разработана с учетом боевого опыта, полученного в ходе войны 1982 г. Танк модели Мк.2 стал, так сказать, непосредственным результатом сражений в Ливане. Оказалось, что даже совершенная бронезащита «Меркава» Мк.1 не спасает от огня 125-мм гладкоствольных пушек танков Т-72, применявшихся Сирией, поэтому основной целью модернизации стало дальнейшее усиление бронезащиты.

Бронирование башни усилено путем установки накладных экранов. Стальная броня экранов обладает повышенной снарядостойкостью по сравнению с броней танка «Меркава» Мк.1. Бортовые экраны измененной формы также изготовлены с применением брони нового типа, предусмотрена возможность установки на них блоков динамической защиты. Экраны подвешены на стальных листовых рессорах с целью уменьшения вероятности их потери при движении по сильно пересеченной местности.

Модифицирована система управления огнем за счет установки более совершенного баллистического вычислителя и нового лазерного дальномера. СУО была разработана израильской фирмой Элбит и получила название «Матадор-2».

Программой модернизации предполагалось дальнейшее форсирование дизеля AVDS-1790-5A, однако на Мк.2 остались стоять прежние моторы мощностью 900 л.с., но была установлена новая автоматическая трансмиссия израильской конструкции. Емкость топливных баков по сравнению с предыдущей моделью увеличена примерно на 25%.

Модернизация ходовой части заключалась в установке на два передних узла подвески гидравлических упоров.

Танки «Меркава» Мк.2 поступили на вооружение армии обороны Израиля в 1983 г. До уровня Мк.2 были доведены все танки «Меркава» Мк.1; танки варианта Мк.2 строились и заново.

«МЕРКАВА» МК.З

Работа над третьей моделью израильского танка началась в конце 1983 г. Израиль Тал определил Мк.3 как танк 90-х годов, который по боевой эффективности должен превзойти все основные боевые танки 80-х годов: «Леопард-2», «Челленджер», М1, Т-80, Т-72... Презентация танка «Меркава» Мк.3 состоялась 4 мая 1989 г., в том же году танк принят на вооружение. Программой строительства вооруженных сил Израиля предусмотрена модернизация танков Мк.2 до уровня Мк.3 и постройка новых машин в варианте Мк.3. По мнению английского эксперта в области бронетехники P.M. Огоркевича, лично «экзаменовавшего» все модели «Меркав», Мк.3 представляет собой фактически новый танк, а не модернизированный Мк.2.
