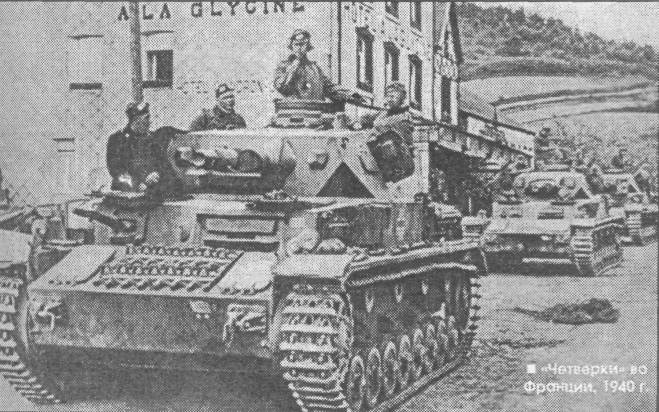

"Четверки" во Франции, 1940 г.

Сварной корпус машины прост по конструкции, хотя и не отличался рациональным наклоном броневых листов. Обилие люков, с одной стороны, облегчало доступ к различным агрегатам и механизмам, а с другой — снижало прочность корпуса. Внутреннее пространство делилось перегородками на три отсека. Передний занимало отделение управления, в котором находились коробки передач: общая и бортовые. Тут же размещались водитель (слева) и радист, каждый со своими приборами наблюдения. Средний отсек и башня многогранной формы отводились под боевое отделение. В нем располагались основное вооружение, боеукладка и остальные члены экипажа: командир, наводчик и заряжающий. Люки по бокам башни улучшали ее вентилирование, но снижали снарядостойкость.

Командирская башенка оборудовалась пятью смотровыми приборами с броневыми заслонками. Смотровые щели имелись также по обе стороны маски пушки и в боковых люках башни. Наводчику полагался телескопический прицел. Вращение башни осуществлялось электромотором или вручную, вертикальная наводка пушки — только вручную. В боекомплект входили осколочно-фугасные и дымовые гранаты, бронебойные, подкалиберные и кумулятивные снаряды.

Моторное отделение в кормовой части корпуса предназначалось для 12-цилиндрового с водяным охлаждением карбюраторного двигателя. Ходовая часть состояла из восьми обрезиненных опорных катков малого диаметра, сблокированных по два. В качестве упругих элементов подвески использовались листовые рессоры.

Pz Kpfw IV зарекомендовал себя очень надежной и легкоуправляемой машиной. Однако проходимость ее, особенно у перетяжеленных последних выпусков, была неудовлетворительной. По вооружению и броневой защите он превосходил все танки западных стран, кроме некоторых модификаций американских М4 и английских «Комет».

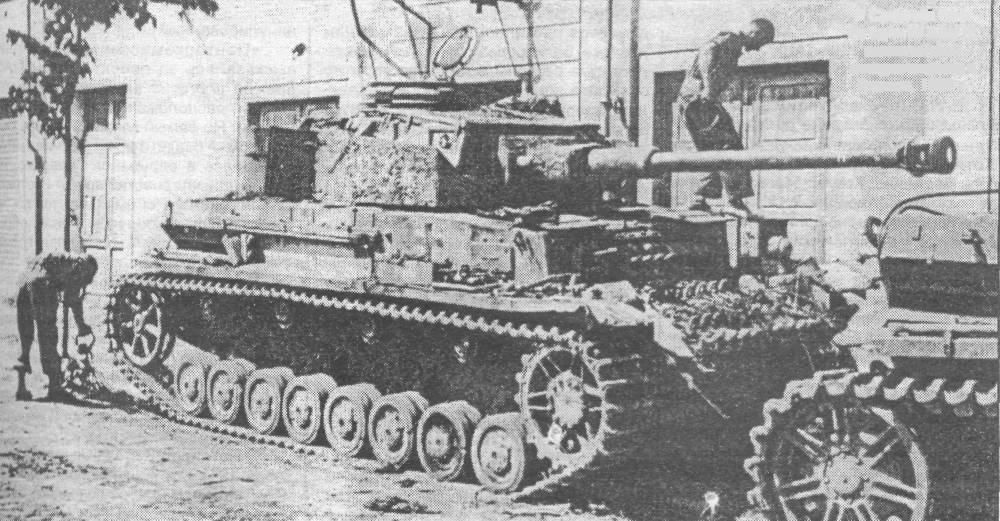

Средний танк Pz Kpfw IV Ausf H, захваченный американцами в Италии, 1944 г.

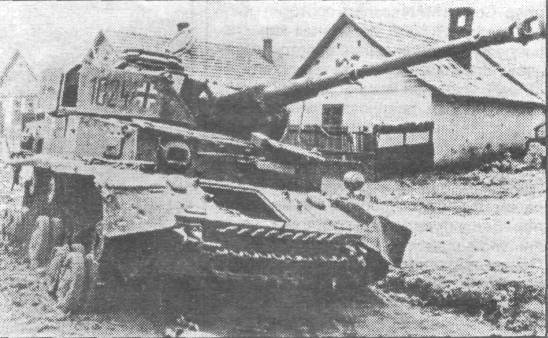

 Разбитый Pz Kpfw IV Ausf H, Восточный фронт.
