Самоходный ПТРК «Хризантема»

В то же время на танках Т-72 (Б, Б1), Т-80 (У, УД) устанавливались комплексы 9К119 «Рефлекс» и 9К120 «Свирь» с общим выстрелом раздельного заряжания 3УБК14, состоящим из ракеты 9М119 и метательного устройства 9X949. Выстрел 3УБК14, как штатный артвыстрел, размещался в кассете транспортёра автомата заряжания. В ПТРК 9К119 входит аппаратура для полуавтоматического наведения ракеты по лучу лазера.

Использование орудия в качестве пусковой установки для ведения стрельбы противотанковыми ракетами осуществлялось и американцами. Так, в 1968 году был принят на вооружение танк М60А2 с новой башней с установленным в ней 152-мм орудием-пусковой установкой, позволяющей вести стрельбу как артснарядами, так и ПТУР «Шиллела». Максимальная дальность стрельбы ПТУР — 3 км. Боекомплект содержал 33 артвыстрела и 13 ПТУР. В систему управления огнём входил лазерный дальномер. Ракета имела кумулятивную боевую часть, приёмник инфракрасного излучения и трассер. Всего было изготовлено 526 таких танков. Таким же вооружением обладали американские лёгкие разведывательные танки М551 «Шеридан», которых было выпущено 1660 машин. В современном зарубежном танкостроении идея использования орудия как пусковой установки ПТУР не получила своего развития.

Использование танковой пушки в качестве пусковой установки накладывает ряд дополнительных ограничений на конструкцию ракеты, снижающих её боевые и эксплуатационные характеристики. Например, ТУР 9М112 «Кобра» состоит из головной и хвостовой частей, выполненных в размерах снаряда и заряда штатных артиллерийских боеприпасов. В головной части ракеты размещены кумулятивный заряд и маршевый двигатель, в хвостовой — аппаратурный отсек и метательное устройство. Стыковка частей осуществляется в лотке механизма заряжания при их досылании в ствол. Очевидно, что для стыковки этих частей нужен автоматический «замок», который требует дополнительных габаритов и массы металла, а это снижает конструктивные параметры ракеты. Калибр ствола и внутренний объём танка не позволяют в полной мере проводить модернизацию всего комплекса управляемого вооружения. Эти причины, возможно, и послужили за рубежом отставкой идеи использования танковых пушек в качестве пусковых установок.

Оснащение зарубежных танков динамической защитой обусловило необходимость модернизации штатных ПТУР, что осуществлялось доработкой моноблочных боевых частей до уровня тандемных. Так, ракеты танковых комплексов 9М112, 9М119 были оснащены тандемными боевыми частями с соответствующими доработками и получили индексы 9М128 и 9М119М.

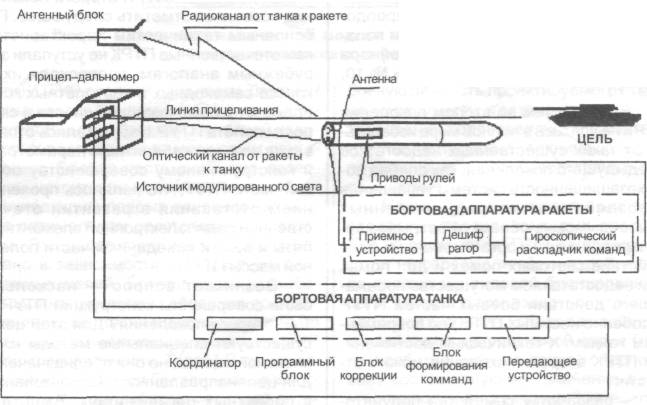

Рис. 4 Схема полуавтоматической системы управления ПТРК 9К112 «Кобра», устанавливаемого на танках Т-64Б и Т-80Б

Характеристики современных вертолетных ПТУР с тандемными боевыми частями (БЧ)

Таблица 7

Сравнительные характеристики ПТУР второго поколения с боевыми частями (БЧ) моноблочного типа

Таблица 8

Примечание:Б0 — бронепробиваемость боевой части ПТУР
