8-ЛИНЕЙНЫЙ МИНОМЕТ РДУЛТОВСКОГО

В конце 1914 года капитан Рдултовский спроектировал миномет, телом которого был ствол от 8-лин. (20,3-мм) крепостного ружья барона Гана, принятого на вооружение в 1877 году. При этом ствол ружья был укорочен до 305 мм. Стрельба велась надкалиберной миной, имевшей хвостовик (стержень, шомпол). Хвостовик вставлялся с дула в ствол миномета. Метательный заряд состоял из 7,62-мм винтовочной гильзы с основным зарядом в 2,9 гр. бездымного пороха и дополнительного заряда весом 2,1 гр. в мешочке. Гильза и мешочек помещались в ствол с казенной части с помощью затвора.

Схема миномета глухая. Железный двухстанинный станок жестко крепился к деревянному основанию. Угол ВН - от 0 до 60°. Стрельба велась с платформы, установленной на грунте. Вес миномета в боевом положении - 32,8 кг. Для перевозки миномета на ось, связанную с платформой, надевались деревянные колеса.

Стрельба производилась надкалиберными шаровой и цилиндроконической минами. Шаровая мина весила 2,56 кг и содержала 256 гр. бездымного пороха. С 1 февраля 1916 г. он был заменен аммоналом. При взрыве мины образовывалось 300 осколков.

В конце 1915 г. была принята на вооружение цилиндроконическая мина. Она весила 2,46 кг и содержала 170 гр. тротила. Начальная скорость мины - около 61 м/с. Дальность стрельбы - до 350 шагов (250 м).

В ряде документов 8-лин. миномет Рдултовского именуется 20-мм мортиркой Рдултовского.

20-ММ МИНОМЕТ ЛИХОНИНА

Миномет был сконструирован капитаном Е. А. Лихониным на Ижорском заводе. Всего за войну изготовили 73 миномета (все в 1916 году).

Тело миномета состояло из ствола и замка. Канал ствола гладкий. Замок поршневой, точнее, винтовой (вывинчивается). Лафет подобен лафету 47-мм миномета Лихонина и состоял из двух прямоугольных щек из листового железа и двух продольных железных угольников, служащих основанием лафета. Механизм ВН: на одной из щек имелся круговой прорез, по которому ходил болт с барашком, укрепленный на рычаге, связанном с цапфой ствола. Миномет крепился к грунту своей передней поперечной планкой за железный кол. На слабом грунте требовалась деревянная платформа.

Нормальный расчет - 2 номера (но, в крайнем случае, может и 1 номер). Для подноски снарядов требуется еще один человек. Миномет переносился одним человеком.

Угол ВН +15°; +70°. Полный вес миномета - 16,4 кг.

20-мм миномет Лихонина был спроектирован под картонные охотничьи гильзы 8 калибра. Первые образцы миномета не имели замка, заряд вводился с дула, и для его воспламенения требовался бикфордов шнур. Это было весьма неудобно, и вскоре появились минометы с замком. Надкалиберная мина заряжалась с дула. Чека из ударной трубки обр. 1916 г. выдергивалась перед самым выстрелом. Заряд в картонной охотничьей гильзе вставлялся с казенной части.

Мина весом 3,3 кг состояла из корпуса и хвоста (шомпола со стабилизатором). Вес взрывчатого вещества - 341 гр. Корпус чугунный. Хвост - стальная трубка, в конце - пыж с латунным обтюратором. Кроме того, имелась мина калибра 70 мм с длиной корпуса 155 мм, весом 4,5 кг, снаряженная 1,2 кг взрывчатого вещества.

Мина весом 3,3 кг при метательном заряде 7,5 гр. пороха Г2-48 имела начальную скорость 55 м/с и дальность 700 шагов (около 500 м). Кроме того, использовалась дымовая мина весом 2,46 кг, к ней заряд 10,7 гр. черного пороха. Дальность - до 250 м.

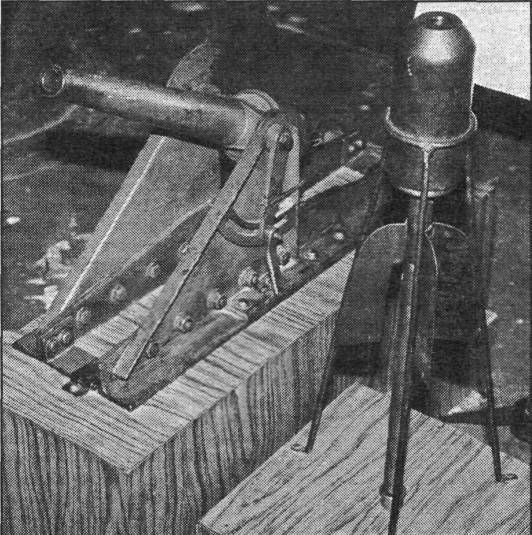

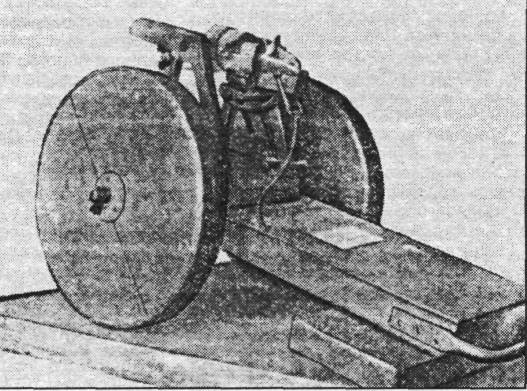

8-лин. миномет Рдултовского	20-мм бомбомет Лихонина

47-ММ МИНОМЕТ СИСТЕМЫ ЛИХОНИНА

Миномет был спроектирован Лихониным при содействии инженеров Ижорского завода. Первый образец был испытан 22 мая 1915 г. Всего на отечественных заводах было изготовлено 767 47-мм минометов Лихонина.

Миномет состоял из: тела миномета, замка, лафета с сектором, отвеса и угломера.

Стальной ствол имел гладкий канал для помещения хвоста снаряда, камору для помещения гильзы с зарядом и нарезную часть для помещения замка.

Лафет с сектором состоял из двух железных рам, соединенных скобами для переноски миномета и листом, образующим основание.
