107-ММ ХИМИЧЕСКИЕ МИНОМЕТЫ ГРУППЫ Д

107-ММ ХИМИЧЕСКИЙ МИНОМЕТ МС-107

В 1930 году группа Д разработала проект 107-мм химического МС-107 (миномет Стокса калибра 107 мм). Миномет имел схему мнимого треугольника.

Ствол гладкий. Казенник цилиндрический чашкообразной формы, навинчивался на ствол снаружи. Стреляющее приспособление, сделанное по схеме Стокса, Доровлев и К° ухитрились назвать в описании миномета ... затвором (?!). «В центре казенника рассверлено и нарезано отверстие, ось которого совпадает с осью ствола. В него ввинчивается затвор. На одном из концов затвора ударник с бойком для разбивания капсюля, а другой конец (пятка) имеет вид полушара, которым ствол упирается в боевом положении в опорную плиту». Так что вполне возможно, что будущий историк с гуманитарным образованием, прочитав о затворе, решит, что миномет был казнозарядным.

Миномет имел двуногу по типу 81-мм миномета Стокса-Брандта, на которой были смонтированы подъемный и поворотный механизмы. Оба механизма были винтового типа. Изменение дальности стрельбы происходило как за счет изменения угла возвышения, так и за счет изменения заряда.

Опорная плита миномета была выполнена четырехугольной.

Данные миномета МС-107

Колесного хода миномет не имел, а на поле боя переносился расчетом, для чего разбирался на три части: ствол, двуногу и опорную плиту.

Стрельба производилась минами с четырьмя стабилизаторами (перьями). Основной заряд (3,5 г черного пороха) помещался в обрезанной до 25 мм бумажной гильзе охотничьего патрона 12-го калибра. Дополнительные заряды (15 г пороха «Глухарь» и в мешочках из шелковой ткани) помещались между стабилизаторами.

Весной 1931 года в Харькове на заводе «Красный Октябрь» была изготовлена установочная серия 107-мм минометов МС-107. В мае 1931 г. стволы минометов были испытаны на прочность на НИАПе. А с 1 по 11 августа 1931 года были проведены испытания минометов в Гороховце на минометном полигоне химической группы. В Гороховец прибыла рота, вооруженная восемью химическими минометами МС-107. Испытывались химические и дымовые мины. Дымовые мины снаряжены фосфором весом 7,4 кг.

Химические мины были двух типов:

На испытаниях в Гороховце дальность стрельбы миной весом 7,4 кг под углом 45° оказалась равной 2050 м.

В ходе испытаний выяснилось:
—  Осколочного действия мины не имеют совершенно, если не считать отрыва горловины и дробления запаянного стакана, которые, как правило, остаются в воронке;
—  На всех зарядах на углах 45°— 55° система в основном была устойчива;
—  Большое боковое и продольное рассеивание. Исключалась возможность стрельбы по отдельным огневым точкам. Постоянные недолеты почти исключали возможность стрельбы через голову своих войск;
—  Система была излишне утяжелена (около 90 кг), особенно ствол (47,9 кг). Носка ствола одним человеком была невозможна, а двумя — неудобна;
—  Ударник давал осечки;
—  Опорная плита давала прогибы;
—  Дымный порох в хвостовом запальном патроне давал большой нагар, а дым демаскировал миномет;
—  У взрывателя не было мгновенного действия.

Для определения действия отравляющего вещества при взрыве мин было использовано 20 животных. Отчет об этом до сих пор строго засекречен.

Минометы МС-107 выпускались небольшими сериями. К весне 1933 года в частях они использовались только как учебные. По неясным причинам в ряде документов миномет МС-107 именовался «минометом обр. 1928/30 г.». На самом деле в 1928 году этого миномета и в проекте не было.

107-ММ МИНОМЕТ ХМ-107 ОБР. 1931 года

В 1931 году группа Д произвела модернизацию миномета МС-107. Модернизированный миномет получил название ХМ-107 обр. 1931 года (ХМ —химический миномет). В конструкцию нового миномета был введен колесный ход и пружинный амортизатор. Ход состоял из боевой оси, двух металлических колес и складных трубчатых поручней. При стрельбе ход легко отделялся. Опорная плита осталась та же, что и у миномета МС-107. На колесном ходу два номера расчета могли перевозить миномет на поле боя.

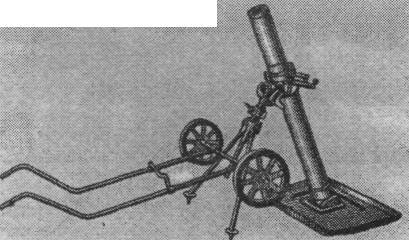

107-мм миномет ХМ-107
