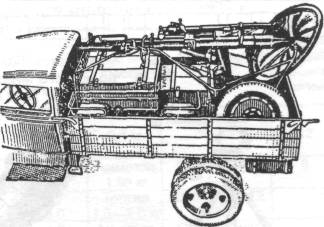

Общий вид вьюка №2 на лошади	Общий вид вьюка №2		107-мм горно-вьючный миномет обр. 1938 г. в походном положении на автомашине со специальным оборудованием

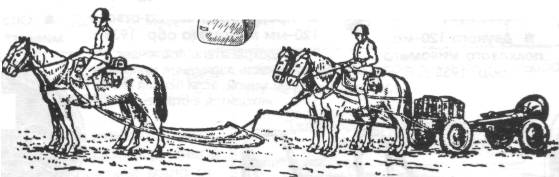

107-мм горно-вьючный миномет обр. 1938 г. в походном положении в прицепе за передком на конной тяге		120-мм полковой миномет обр. 1938 г.

Двунога соединялась со стволом миномета через пружинный амортизатор. Опорная плита представляла собой круглую штампованную цельносварную конструкцию. Прицелы миномета: МП-82УС, МПМ-44, МПМ-44М или МП-44.

Миномет имел неподрессоренный колесный ход, состоящий из рамы, двух колес и ящика для ЗИП. Колеса с шинами ГК (800 х 150). Передок предназначался для перевозки 20 окончательно снаряженных мин (в лотках) и для тяги колесного хода. Передок с колесным ходом миномета транспортировался конной тягой с помощью четырехконной упряжки шагом или рысью со скоростью до 78 км/час.

Для транспортировки миномета применялась также грузовая машина со специальным оборудованием кузова для погрузки в него конного хода с минометом и 24 окончательно снаряженных мин в ящиках, кроме того, в кузов машины садился минометный расчет. Скорость возки автомобилем — до 40 км/час.

Там, где движение на колесах было невозможно, колесный ход и передок с боекомплектом в лотках перевозились на девяти вьюках, для чего к четырем упряжным лошадям добавляется еще пять вьючных лошадей.

На каждый миномет положено было иметь вместо зарядного ящика парные повозки (типа тавричанки). Для перехода на вьюки предполагалось иметь на каждую повозку два верхово-вьючных седла. В этом случае завьючивание производилось на упряжных лошадей тех же парных повозок.

Данные 107-мм горно-вьючного миномета обр. 1938 г.

Заряды и таблицы стрельбы

Таблица стрельбы зарядами от 120-мм полкового миномета для мин ОФ-841Т, ОФ-841А и Д-841

А. Для стрельбы 107-мм минами ОФ-841АУ, ОФ-841У, ОФ-841А, ОФ-841Т, Д-841, С-841 и другими минами весом около 9 кг применялись штатные заряды от 120-мм полкового миномета (с первого по четвертый).

Штатные заряды от 120-мм полкового миномета состояли из порохов марки НБЛ-35 (основной) и ВТМ или ВТОД (дополнительный), остальные марки порохов применять запрещалось.

Воспламенительный заряд являлся средством воспламенения дополнительных пучков и представлял собой бумажную гильзу, в металлическом конце которой был вставлен капсюль воспламенитель (КВМ-3). На дно гильзы помещались дополнительный воспламенитель из дымного ружейного пороха весом около 2 г и навеска нитроглицеринового ленточного пороха марки НБЛ-35 весом около 31 г. Воспламенительный заряд применялся только с дополнительными пучками, число которых определяло номер заряда.

Дополнительные пучки применялись равновесные. Они представляли собой матерчатые картузы прямоугольной формы, в которые было помещено около 80 г пороха ВТМ или ВТОД. Дополнительные пучки одевались на трубку стабилизатора.

107-мм осколочные мины давали до 1000 осколков весом от 1 г и выше. Радиус сплошного поражения составлял около 15 м.

Б. Для стрельбы облегченными минами ОФ-841 и ОФ-841Ц применялись заряды от 107-мм горного миномета, состоящие из основного заряда (хвостового патрона) и трех дополнительных пучков (марки пороха НБЛ-33 + НБПЛ-35-20 или НБЛ-25 + НБПЛ-40-20).

Фугасное действие 107-мм мины — разрушение одного наката бревен и до 0,5 м насыпи земли.

С 1940 г. изготовлялись 107-мм химические мины со снаряжением НОВ, (как с ипритом, так и с «летучими веществами»), а также 107-мм мины со снаряжением СОВ.

Данные мин 107-мм горно-вьючного миномета обр. 1938 г.
