Проект 670

В конце 50-х годов в СССР развернулись работы по формированию облика атомных подводных лодок 2-го поколения, предназначенных для крупносерийного производства и призванных решать различные боевые задачи, одной из которых традиционно являлась борьба с авианосцами, а также другими крупными кораблями противника.

После рассмотрения ряда предложений конструкторских бюро техническое задание на разработку относительно простой и дешевой атомной подводной лодки проекта 670 (шифр «Скат»), оптимизированной для борьбы с надводными целями, было выдано горьковскому СКБ-112 (с 1974 г. — ЦКБ «Лазурит») в мае 1960 г. Этот молодой конструкторский коллектив, образованный в 1953 году при заводе «Красное Сормово», ранее занимался работами по дизель-электрическим лодкам проекта 613 (в частности, готовил документацию по этим кораблям, предназначенную для передачи Китаю), поэтому создание первого атомохода стало для СКВ серьезным испытанием.

Главным конструктором лодки 670-го проекта был назначен В.П. Воробьев, главным наблюдающим от ВМФ — Б.Р. Мастушкин.

Основным отличием нового корабля от ПЛАРК первого поколения (пр.659 и 675) являлось оснащение его ракетным противокорабельным комплексом «Аметист» с подводным стартом (головной разработчик — ОКБ-52). Правительственное постановление о создании этого комплекса вышло 1 апреля 1959 г.

Одной из наиболее сложных проблем при разработке проекта новой ПЛАРК, серийное строительство которой предполагалось организовать в г. Горьком, в самом центре России, на удалении более тысячи километров от ближайшего моря, было удержание размеров и водоизмещения корабля в пределах, допускающих его транспортировку по внутренним водным путям.

В результате конструкторам пришлось принимать (и «пробивать» у заказчика) ряд нетрадиционных для нашего флота технических решений, противоречивших «Правилам проектирования подводных лодок». В частности, было решено перейти на одновальную схему, а также пожертвовать обеспечением надводной плавучести при затоплении любого из водонепроницаемых отсеков. Все это позволило уложиться в рамках эскизного проекта в нормальное водоизмещение 2400 т (впрочем, в процессе дальнейшего проектирования этот параметр все же увеличился, превысив 3000 т).

По сравнению с другими лодками 2-го поколения, проектировавшимися под мощный, но довольно крупногабаритный и тяжелый гидроакустический комплекс «Рубин», на проекте 670 было решено остановиться на более компактном ГАК «Керчь».

В 1959 году в ОКБ-52 был разработан эскизный проект ракетного комплекса «Аметист». В отличие от «челомеевских» ПКР первого поколения П-6 и П-35, где использовался ТРД, на ракете с подводным стартом было решено применить твердотопливный ракетный двигатель, что существенно ограничило максимальную дальность стрельбы. Однако другого решения в то время просто не существовало, так как на технологическом уровне конца 50-х годов не представлялось возможным создать систему запуска воздушно-реактивного двигателя в полете, после старта ракеты. Испытания ПКР «Аметист» начались в 1961 году.

Утверждение технического проекта нового атомохода состоялось в июле 1963 г. ПЛАРК 670-го проекта имела двухкорпусную архитектуру с веретенообразными обводами легкого корпуса, имеющего в носовой части эллиптическое сечение, обусловленное размещением ракетного вооружения.

Применение крупногабаритных гидроакустических систем, а также стремление обеспечить им максимально возможные углы обзора в кормовых секторах, вызвали «притупление» носовых обводов. По этим же причинам часть приборов пришлось разместить в верхней части носовой оконечности легкого корпуса. Передние горизонтальные рули (впервые в практике отечественного подводного кораблестроения) были сдвинуты к средней части лодки.

В дальнейшем, уже в ходе модернизации ПЛАРК 670-го проекта, перед ограждением выдвижных устройств рубки установили гидродинамический стабилизатор — плоскость с отрицательным углом атаки, компенсирующую излишнюю плавучесть несколько «раздутого» носа.

Прочный корпус корабля был выполнен из стали АК-29. В носовой оконечности на протяжении 21 м он имел своеобразную форму «тройной восьмерки», образованной цилиндрами относительно малого диаметра, что было обусловлено необходимостью размещения в легком корпусе ракетных контейнеров. Корпус делился на семь водонепроницаемых отсеков:
1-й (составленных из трех цилиндров) — торпедный, жилой и аккумуляторный;
2-й — жилой;
3-й — центральный пост и аккумуляторный;
4-й — электромеханический;
5-й — реакторный;
6-й — турбинный;
7-й — электромеханический.

Носовая концевая переборка, а также шесть межотсечных переборок были выполнены плоскими, они должны были выдерживать давление до 15 кгс/см².

Легкий корпус, балластные цистерны и прочная рубка изготавливались из маломагнитной стали и АМГ, а надстройка и ограждение выдвижных устройств рубки — из алюминиевого сплава. В обтекателях гидроакустических антенн, а также в проницаемых частях кормовой оконечности и в кормовом оперении использовались титановые сплавы. Применение столь разнородных материалов, в ряде случаев образующих гальванические пары, потребовало принятия специальных мер по защите от коррозии (цинковые протекторы, прокладки и т.п.).

Для снижения гидродинамического шума при движении с большой скоростью, а также улучшения гидродинамических характеристик впервые на отечественных подводных лодках были применены механизмы закрытия шпигатных и вентиляционных отверстий.

Главная энергетическая установка мощностью 15.000 л. с. в значительной степени была унифицирована с вдвое более мощной ГЭУ скоростной АПЛ проекта 671 — однореакторная. ППУ ОК-350 включала водоводяной реактор ВМ-4 (89,2 мВт). Турбина ГТЗА-631 приводила во вращение пятилопастный гребной винт (в дальнейшем в процессе модернизации лодка получила новые малошумные четырехлопастные винты диаметром 3,92 и 3,82 м, установленные по схеме «тандем»). Имелось два вспомогательных водомета с электроприводом (мощность — 270 кВт), обеспечивающих возможность движения со скоростью до 5 узлов.

Как и на других атомоходах второго поколения, на лодке проекта 670 в системе генерирования и распределения электроэнергии был использован трехфазный переменный ток напряжением 380 В и частотой 50 Гц.

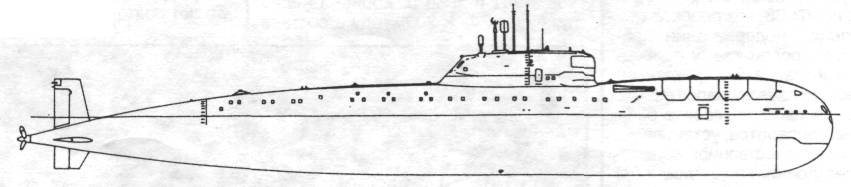

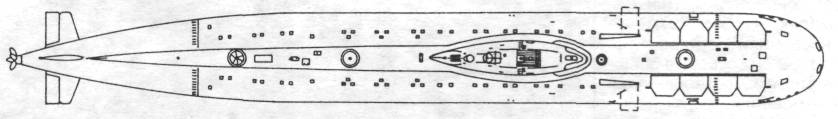

ПЛАРК проекта 670
