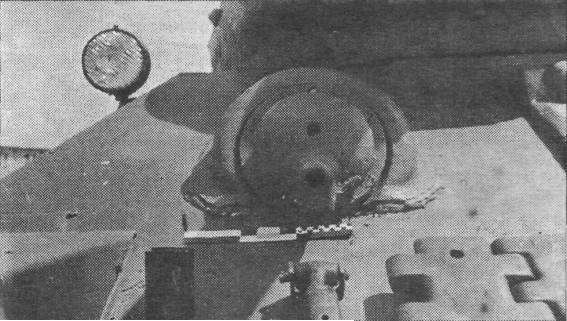

Установка пулемета ДТ в лобовом листе корпуса

Внутри танка крепятся два ручных углекислотных огнетушителя. Комплект же запасных частей, инструментов и принадлежностей размещаются как внутри, так и снаружи. К нему относятся - брезент, буксирный трос, ящик с орудийным ЗИП, по два запасных трака - с гребнем и без него, пальцы траков гусениц, шанцевый инструмент и т.д. На корме танка уже после войны устанавливались две дымовые шашки БДШ.

Несколько слов о работе членов экипажа. Механик-водитель размещается на регулируемом по высоте сиденье. Перед ним в верхнем лобовом листе имеется люк, закрываемый броневой крышкой. В крышке установлены два неподвижных перископа. Для того, чтобы иметь больший угол горизонтального обзора, призмы перископов расположены под углом к продольной оси танка. Снизу призмы закрыты защитным стеклом - благодаря ему осколки поврежденной призмы не поранят глаза водителя. После войны над защитным стеклом и на внутренней поверхности брони над перископами ставили мягкие налобники, защищающие голову механика-водителя от ушибов.

Перед механиком-водителем находятся следующие механизмы и приборы: левый и правый рычаги управления, правее правого рычага - кулиса коробки передач, чуть левее, внизу - рукоятка ручной подачи топлива. Далее влево - педаль подачи топлива, педаль тормозов с защелкой. Под левой ногой водителя - педаль ГФ. На внутренней части лобового броневого листа ниже люка расположен щиток с контрольными приборами. А еще ниже - два баллона со сжатым воздухом для воздушного запуска двигателя. Слева на бортовой стенке щиток электроприборов, кнопка стартера, тахометр (показывает число оборотов двигателя) и спидометр. Ниже их - огнетушитель и пр.

Справа от механика-водителя размещается пулеметчик. Он ведет огонь из лобового пулемета марки ДТ (после войны сменен на ДТМ). Пулемет вставлен в шар, который крепится в специальном гнезде в верхнем лобовом листе корпуса. Пулеметчик использует телескопический прицел ППУ-Х-Т. Стрельба ведется короткими очередями (2-7 выстрелов) на расстоянии 600-800 м только по групповым живым целям. Пулемет имеет автоматику с использованием энергии отводимых пороховых газов. Чтобы не допускать загазованности внутри танка, пулемет установлен так, что отверстие газового поршня вынесено наружу под подвижный броневой щиток. Пулемет не имеет приклада. Стрельба ведется нажатием на спусковой крючок.

В башне слева от пушки находится регулируемое по высоте сиденье наводчика. Задача наводчика вполне определенная: получив целеуказание от командира или выбрав цель самостоятельно, обеспечить наводку пушки и спаренного пулемета на цель, произвести выстрел с помощью либо спускового механизма, либо электроспуска. В его распоряжении имеются перископический прицел ТШ-16 с четырехкратным увеличением и полем зрения 16°. Прицел служит также для определения расстояния до цели и наблюдения за полем боя. В поле зрения прицела четыре дистанционные шкалы (для разных типов снарядов пушки и для спаренного пулемета) и шкала боковых поправок. Последняя служит для прицеливания по фронтально движущейся цели. Для стрельбы с закрытых позиций непрямой наводкой наводчик пользуется боковым уровнем, который крепится на левом щите ограждения пушки. Наводит же пушку и спаренный пулемет на цель он с помощью механизма поворота башни и подъемного механизма пушки. Маховик подъемного механизма находится перед наводчиком. На рукоятке маховика находится рычаг электроспуска пушки и спаренного пулемета. Ручной спуск крепится на щите ограждения пушки перед боковым уровнем.

Командир на своем сиденье размещается за наводчиком, слева от пушки. Для удобства наблюдения ему служат командирская башенка и описанные выше приборы наблюдения. Задачи командира: наблюдение за полем боя, целеуказание наводчику, работа на радиостанции и руководство действиями экипажа.

Справа от пушки располагается заряжающий. В его обязанности входят: выбор по указанию командира типа выстрела, заряжание пушки, перезарядка спаренного пулемета, а также наблюдение за полем боя. Сиденье, которым он пользуется вне боевой обстановки, подвешено на трех ремнях. Два из них крепятся к погону башни, а третий к люльке пушки. Изменяя положение ремней, можно отрегулировать сиденье по высоте. В бою заряжающий работает, стоя на крышках ящиков с боеукладкой на днище танка. При перебросе пушки с одного борта на другой он должен ловко следовать за или перед казенником, при этом ему мешают валяющиеся на дне стрелянные гильзы. Отсутствие вращающегося полика (хотя бы такого, который был на нашем Т-28) - существенный недостаток Т-34. Рядом с сиденьем заряжающего в одном из захватов шариковой опоры башни смонтирован стопор для фиксации башни в походном положении. Если башню не фиксировать, то тряска и толчки машины на марше привел бы к быстрому изнашиванию механизма опоры, а, следовательно, к увеличению люфта механизма поворота башни.
