В состав станции входили антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде волноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение; передающее устройство (со средней мощностью до 3,5 кВт); приемное устройство (с коэффициентом шума не более 8) и другие системы.

Вся аппаратура станции располагалась на доработанном самоходном шасси "объект 124" семейства СУ-100П. Отличие гусеничной базы станции обнаружения и целеуказания от шасси других боевых средств ЗРК "Бук" определялось тем, что РЛС "Купол" изначально задавалась в разработку вне состава ЗРК как средство обнаружения дивизионного звена ПВО СВ.

Время перевода станции из походного положения в боевое составляло не более 5 мин, а из дежурного режима в рабочий - не более 20 с. Масса станции с расчетом из 3 человек - не более 28,5 т.

Самоходная огневая установка 9A310 с ЗУР 9М38	Пуско-заряжающая установка 9А39

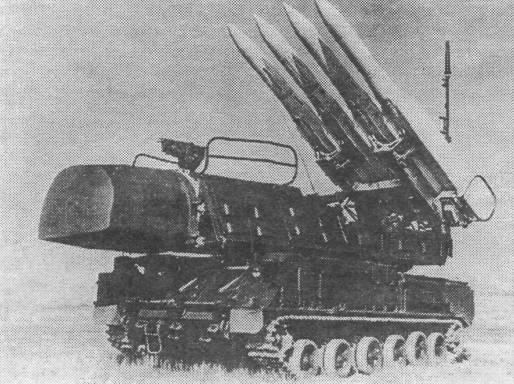

Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК "Куб-М4" ("Бук-1") тем, что с помощью телекодовой линии сопрягалась не с самоходной установкой разведки и наведения 1С91М3 и самоходной пусковой установкой 2П25М3, а с КП 9С470 и пуско-заряжающей установкой 9А39. Кроме того, на пусковом устройстве самоходной огневой установки 9А310 располагались не три, а четыре ЗУР 9М38. Время ее перевода из походного положения в боевое было не более 5 мин. Время перевода установки из дежурного режима в рабочий, в частности, после смены позиции с включенной аппаратурой составляло не более 20 с. Заряжение самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12 мин, а с транспортной машины - за 16 мин. Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4 т.

Длина самоходной огневой установки составляла 9,3 м, ширина - 3,25 м (9,03 м в рабочем положении), высота - 3,8 м (7,72 м).

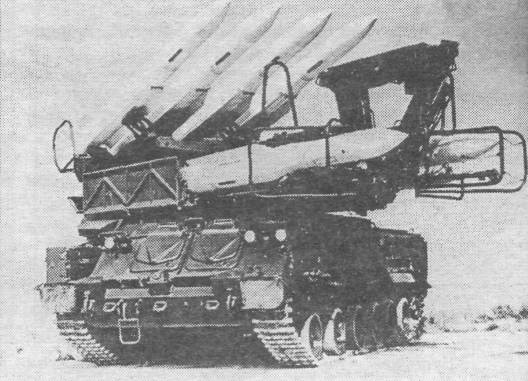

Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначалась для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска 4 ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжения и разряжения самоходной огневой установки четырьмя ЗУР. Таким образом, пуско-заряжающая установка ЗРК "Бук" объединяла функции транспортно-заряжающей машины и самоходной пусковой установки комплекса "Куб". В состав пуско-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек - не более 35,5 т.

Длина пуско-заряжающей установки составляла 9,96 м, ширина - 3,316 м, высота - 3,8 м.

Командный пункт комплекса принимал с КП зенитной ракетной бригады "Бук" (АСУ "Поляна-Д4) и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывал ее и выдавал ЦУ на самоходные огневые установки, которые по данным ЦУ осуществляли поиск и захват на автосопровождение целей. При входе целей в зону поражения производился пуск ЗУР. Наведение ракет производилось по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдавала на радиовзрыватель команду на ближнее взведение. При сближении с целью на расстояние 17 м по команде подрывалась боевая часть. При несрабатывании радиовзрывателя ЗУР самоликвидировалась. При не поражении цели производился пуск по ней второй ЗУР.

По сравнению с ЗРК "Куб-М3" и "Куб-М4" комплекс "Бук" имел более высокие боевые и эксплуатационные характеристики и обеспечивал:
-  одновременный обстрел дивизионом до шести целей, а при необходимости - выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;
-  большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;
-  повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;
-  большую эффективность поражения цели за счет повышенного могущества боевой части ЗУР.
