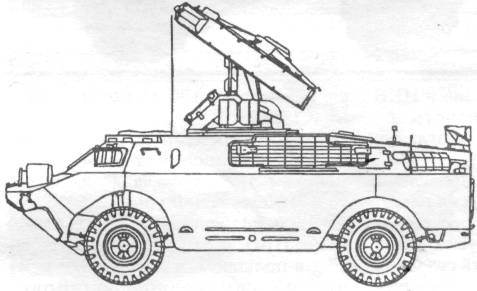

Боевая машина 9А31 ЗРК "Стрела-1" и ее схема

Серийное производства боевой машины 9А31 ЗРК "Стрела-1" было налажено на Саратовском агрегатном заводе МОП, ракеты 9М31 - на Ковровском механическом заводе МОП.

За разработку комплекса "Стрела-1" А.Э. Нудельман, В.И. Школиков, Г.С. Терентьев, Б.Г. Паперный и другие были удостоены Государственной премии СССР.

Комплексы "Стрела-1" входили в составе взвода (четыре боевые машины) в зенитную ракетно-артиллерийскую батарею ("Стрела-1" - "Шилка") мотострелкового (танкового) полка.

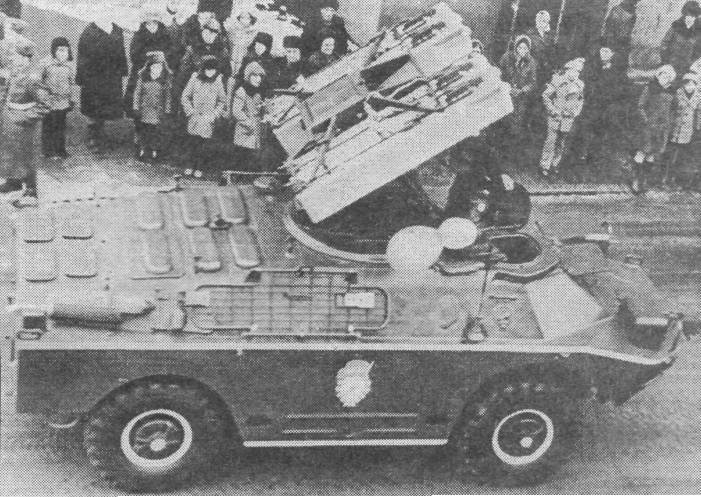

Боевая машина 9А31 ЗРК "Стрела-1" оснащалась пусковой установкой с размешенными на ней четырьмя ЗУР в транспортно-пусковых контейнерах, аппаратурой запуска ЗУР, оптическими средствами обнаружения и прицеливания, а также средствами связи.

Комплекс мог вести стрельбу по самолетам и вертолетам, летящим на высотах от 50 до 3000 м со скоростями до 310 м/с на встречных курсах и до 220 м/с на догонных курсах при курсовых параметрах до 3000 м, а также по зависшим вертолетам и по дрейфующим аэростатам. Возможности фотоконтрастной ГСН позволяли вести стрельбу только по визуально видимым целям на фоне ясного неба или сплошной облачности, при углах между направлениями на цель и на солнце более 20° и при угловом превышении линии визирования цели над видимым горизонтом более 2°. Зависимость от освещенности цели, метеоусловий и фоновой обстановки ограничивала боевое использование комплекса "Стрела-1". Однако, среднестатистические оценки этой зависимости с учетом возможности действий авиации противника, как правило, только в тех же условиях, а в дальнейшем - также и практическое применение комплекса на учениях и в военных конфликтах показали, что ЗРК "Стрела-1" мог использоваться достаточно часто и эффективно (по военно-экономическим показателям).

Для снижения стоимости и повышения надежности боевой машины наведение пусковой установки на цель осуществлялось мускульными усилиями оператора. С помощью системы рычажно-параллелограммных устройств он руками выводил на требуемый угол места (в диапазоне от -5° до +80°) связанные друг с другом пусковую раму с ракетами, объектив оптического визирного устройства и грубый визир, а ногами посредством соединенных с сидением коленных упоров вкруговую наводил пусковую установку по азимуту, отталкиваясь от закрепленного на полу машины конуса. Передняя стенка башни оператора в секторе 60° по азимуту была выполнена из прозрачного пулестойкого стекла. В транспортном положении ПУ опускалась к крыше боевой машины.

Стрельба в движении обеспечивалась за счет почти полной естественной уравновешенности качающейся части и совмещения центра тяжести ПУ с ракетами с точкой пересечения осей качания машины, благодаря способности человека-оператора парировать низкочастотные колебания корпуса машины.

Зенитная управляемая ракета 9М31 была выполнена по аэродинамической схеме "утка" и наводилась на цель с помощью ГСН по методу пропорциональной навигации. ГСН преобразовывала лучистый поток энергии от контрастной на фоне неба цели в электрический сигнал, содержащий информацию об угле между осью координатора ГСН и линией визирования "ракета-цель", а также о значении угловой скорости линии визирования. В качестве чувствительных элементов в  ГСН использовались неохлаждаемые сернисто-свинцовые фотосопротивления.
