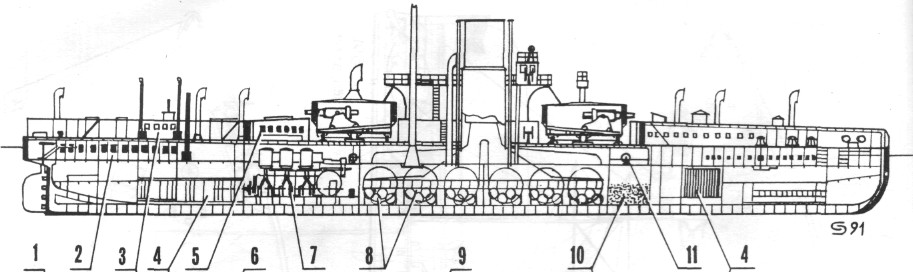

Схема общего расположения броненосца "Петр Великий": 1 — кормовая надстройка, 2 — каюты офицеров, 3 — камбуз, 4 — погреба боезапаса, 5 — кают-компания, 6 — кольцевой погон для 229-мм мортиры, 7 — паровая машина. 8 — цилиндрические паровые котлы, 9 — бруствер, 10— угольные бункеры, 11 — помпы привода гидросистем

Торпедное вооружение: шестовые мины, 2 решетчатых торпедных аппарата (с 1880 г.). С 1881 г. — 2 подводных трубчатых торпедных аппарата

Броня (железная): борт в центральной части корпуса, цитадель (бруствер) и башни — 356 мм (сэндвич 178+ 178 мм с деревянной прокладкой), броневой пояс в оконечностях 254—203 мм, палуба в районе цитадели 64 мм, палуба вне цитадели 76 мм

Артиллерия

Броненосец "Петр Великий" был вооружен четырьмя 12" (12—дюймовыми - 305-мм) пушками обр. 1867 г. * в двух башенных установках, и противоминной артиллерией, периодически менявшейся за три десятилетия его службы в качестве броненосца

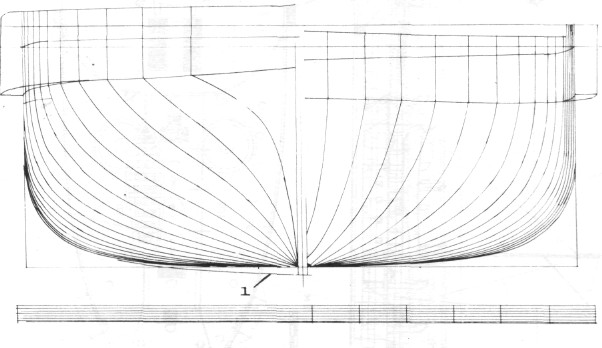

Теоретический чертеж. Копия с архивного чертежа, предоставил С. Виноградов. 1-новый киль

12" пушки обр. 1867 г. изготовили на Обуховском заводе всего в 6 экземплярах, из которых четыре (№ 272, 273, 587 и 589) установили на броненосце "Петр Великий" и две — на круглом броненосце "Вице-адмирал Попов". Первая 12" пушка обр. 1867 г. была создана в 1872 г. и испытана в 1873 г.

Орудия, установленные на "Петре Великом", были двух разных систем ("чертежей" по тогдашней терминологии) Пушки № 272 и 273 скреплялись кольцами до дульного среза, клиновые замки орудий открывались влево, перевес орудий был на казенную часть Пушки № 587 и 589 имели внутреннюю трубу, скрепление не доходило до дульного среза на 1803 мм. Замки открывались вправо, перевес орудий — на дульную часть

Первоначально 12" пушки стреляли 2-мя типами снарядов с тонкой свинцовой оболочкой:

а) с корпусом из обыкновенного чугуна (вес снаряда 290 кг и длина 2,5 кал ), снаряженными небольшим зарядом (9,34 кг черного пороха) и ударной трубкой Такими снарядами стреляли по небронированным целям. Из-за большого веса свинцовой оболочки и чугунного корпуса их фугасное действие было весьма слабым

б)   бронебойными из закаленного чугуна весом 301,6—303 кг и длиной 2,5 кал. Взрывателя они не имели; считалось, что черный порох должен взрываться при ударе снаряда о броню.

* Образца 1867 г. означает, вопреки распространенному мнению, не год принятия на вооружение, а устройство канала орудия
