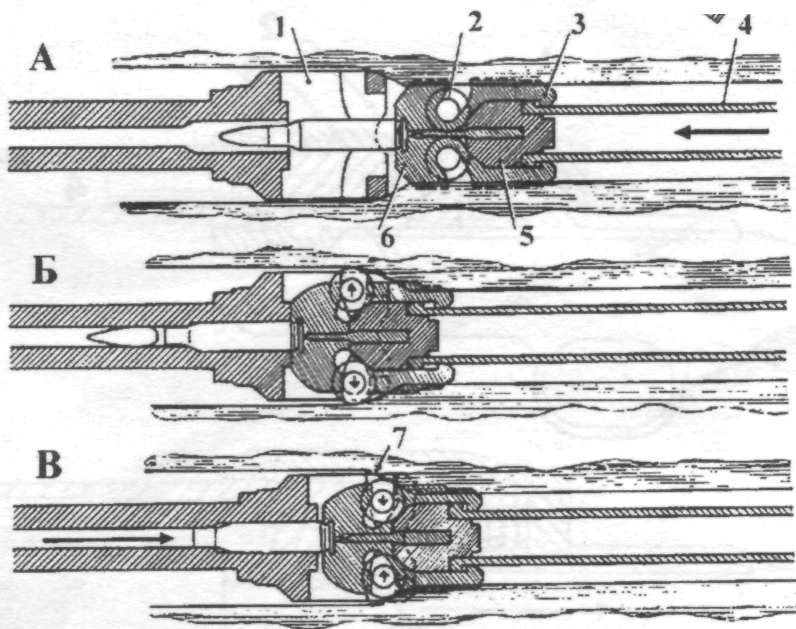

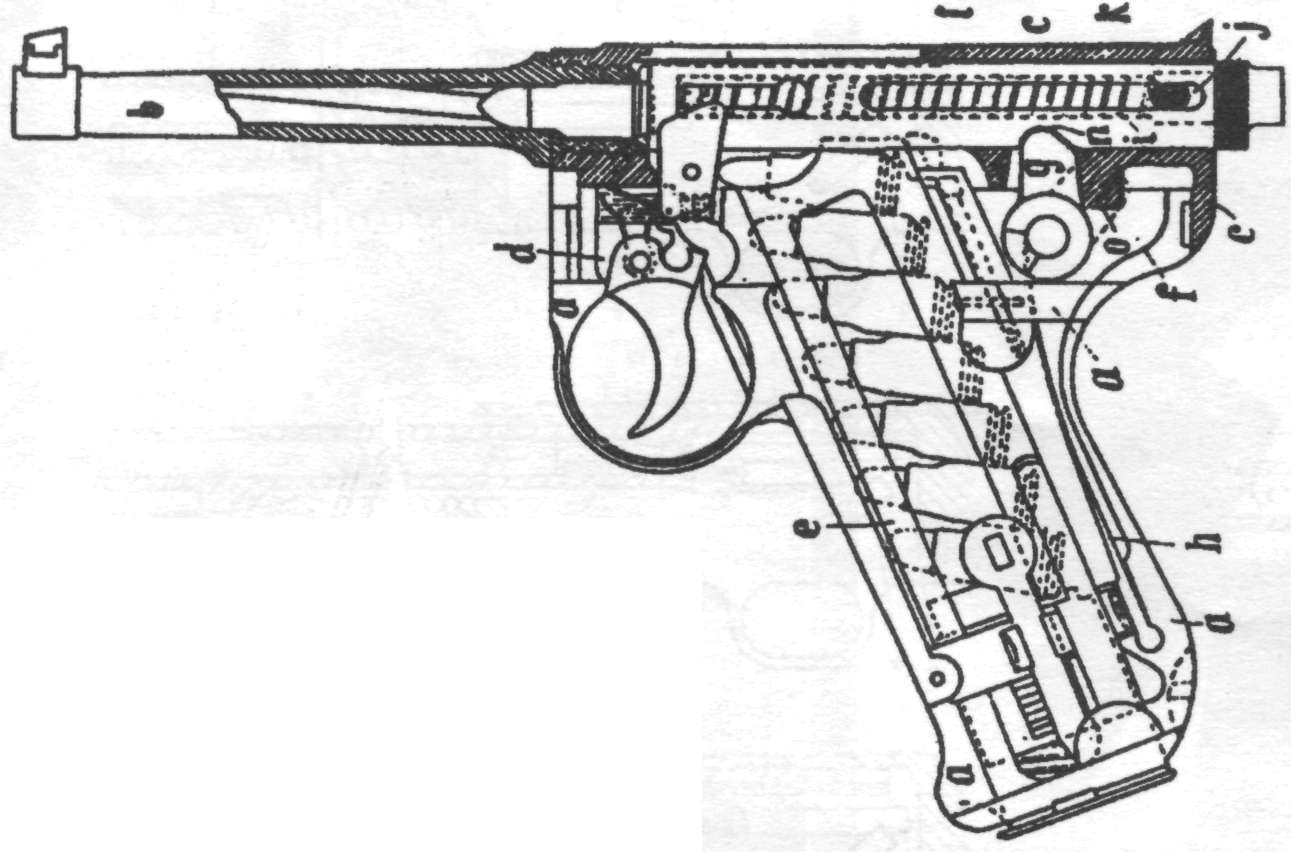

Разрез пистолета "Глизенти" 1910 г. с автоматикой на основе отдачи ствола с коротким ходом и запирающим рычагом-ускорителем.	Работа автоматики и узла запирания единого пулемета MG1 (MG3): А - запирание канала ствола при приходе подвижной системы в крайнее переднее положение, Б - канал ствола заперт, В - отпирание канала ствола при отходе подвижной системы назад; 1 - ствольная коробка, 2 - запирающие ролики, 3, 6 - боевая личинка затвора, 4 - остов затвора, 5 - ударник, 7 - отпирающая поверхность короба.

Практически постоянное, и притом незначительное, усилие на установку (опору) и снижение ударных нагрузок можно обеспечить в системах с коротким ходом ствола и выстрелом с выката. В начале цикла автоматики ствол находится в заднем положении (на заднем шептале), затвор в крайнем заднем положении на расстоянии от казенного среза ствола, превышающем длину патрона, а патрон - на линии досылания. При спуске с шептала подвижная система под действием возвратной пружины устремляется вперед, во время этого движения производится досылание патрона, запирание канала ствола и - до прихода ствола в крайнее переднее положение - выстрел. Часть энергии отдачи расходуется на торможение подвижной системы, после чего начинается ее отход назад со сжатием возвратных пружин, отпирание канала ствола, извлечение и удаление стреляной гильзы. Ствол останавливается на заднем шептале, затвор - на своем шептале, механизм питания подает на линию досылания очередной патрон. В результате циклограмма сглаживается в крайних точках, работа автоматики становится безударной, а энергия отдачи в значительной степени поглощается инерцией ствола и затвора.

Частичный выкат использован, например, в швейцарском ручном пулемете MG25 «Фурер». При использовании полного или частичного выката время 1ц. меньше времени движения ствола вперед и назад на время выката. Появляется возможность повысить темп стрельбы. Однако возможность затяжного выстрела не позволяет значительно уменьшить массу опоры (установки). Такие системы малоустойчивы в работе от выстрела к выстрелу, поскольку даже при точной выделке патронов уровень давления в канале ствола от выстрела к выстрелу меняется.

Направление движения затвора не всегда параллельно оси канала ствола. В автоматических пушках часто используется клиновый затвор (например, в АМ-23), движущийся перпендикулярно оси канала ствола. Из стрелкового оружия можно упомянуть систему пулемета «Мадсен» с качающимся затвором, не нашедшую широкого применения из-за своей громоздкости.

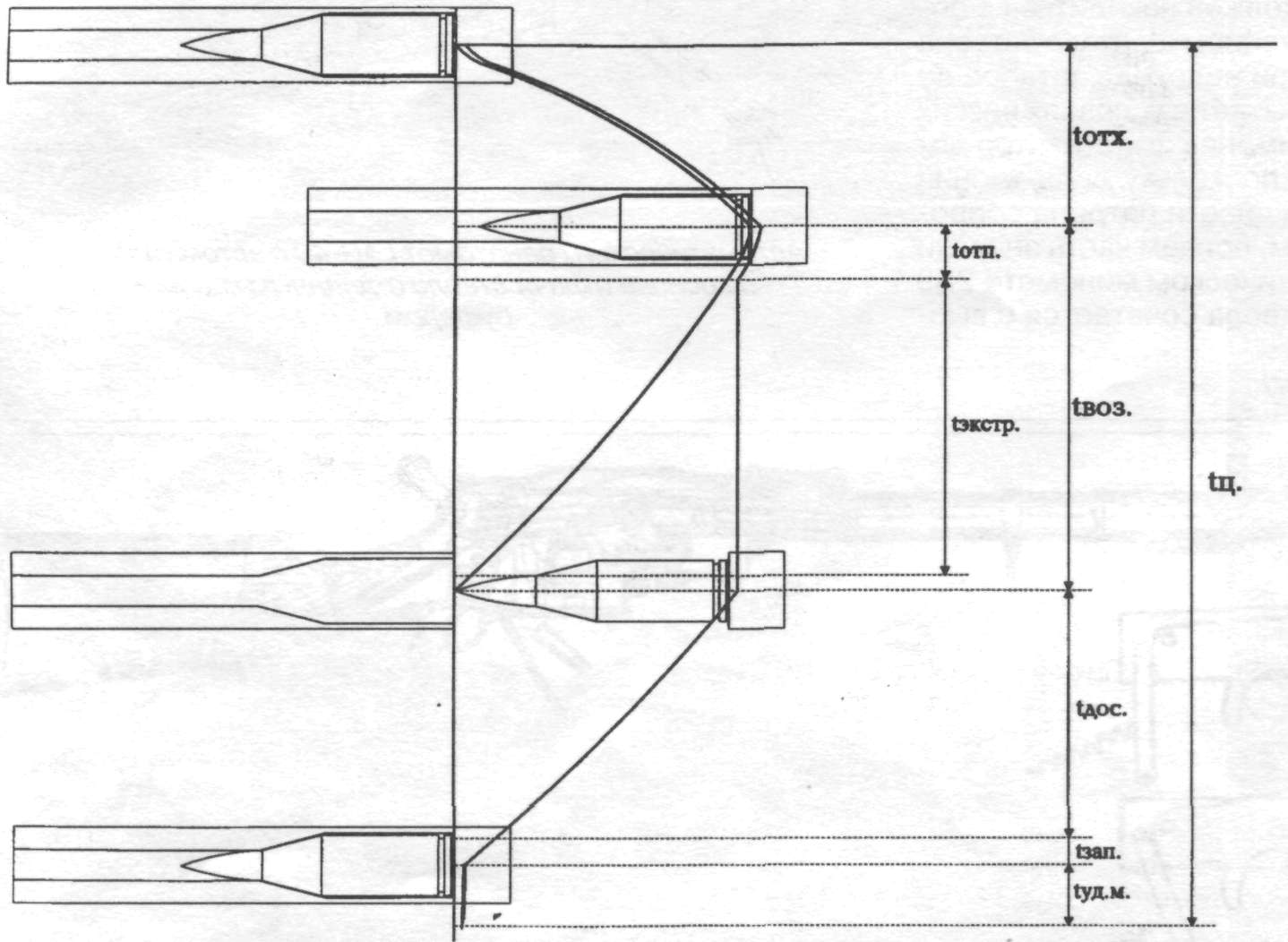

Циклограмма работы автоматики на основе отдачи ствола с длинным ходом

1.2.1а. В качестве разновидности системы с коротким ходом ствола можно рассмотреть автоматику с подвижным патронником, ограниченно используемую в основном в охотничьих самозарядных ружьях. При выстреле сам ствол (точнее его нарезная часть) остается на месте, а его отделяемая казенная часть (патронник и переходное устройство), инерционное тело и затвор начинают движение назад. Отойдя на небольшое расстояние, достаточное для сброса давления, патронник отделяется от затвора, останавливается и возвращается к стволу, а затвор, увлекаемый инерционным телом (или под действием ускорителя) продолжает движение назад, сжимая возвратную пружину и производит все оставшиеся операции цикла перезаряжания. От систем с коротким ходом ствола эта система отличается значительно меньшей массой подвижной системы и неподвижностью собственно ствола.

1.2.2 В системах с длинным ходом ствола сцепленные ствол и затвор движутся вместе до крайней задней точки, где и происходит расцепление (самозарядное ружье «Браунинг Ауто-5», ручной пулемет Шоша, автоматический гранатомет LAG-40 «Санта-Барбара»). Затвор после этого задерживается на заднем шептале, а ствол возвращается в переднее положение, «освобождая» стреляную гильзу. После расхождения ствола и затвора на соответствующее расстояние стреляная гильза выбрасывается, затвор движется вперед, подхватывает и досылает в патронник очередной патрон и запирает канал ствола. Поскольку все операции цикла производятся последовательно, суммарное время цикла (t_u) автоматики равно сумме времени отката ствола (t_m), времени возвращения ствола в крайнее переднее положение (t_ВО3Bp), подачи и досылания патрона (t_дос), запирания (t₃) и работы ударного механизма (tуд).
