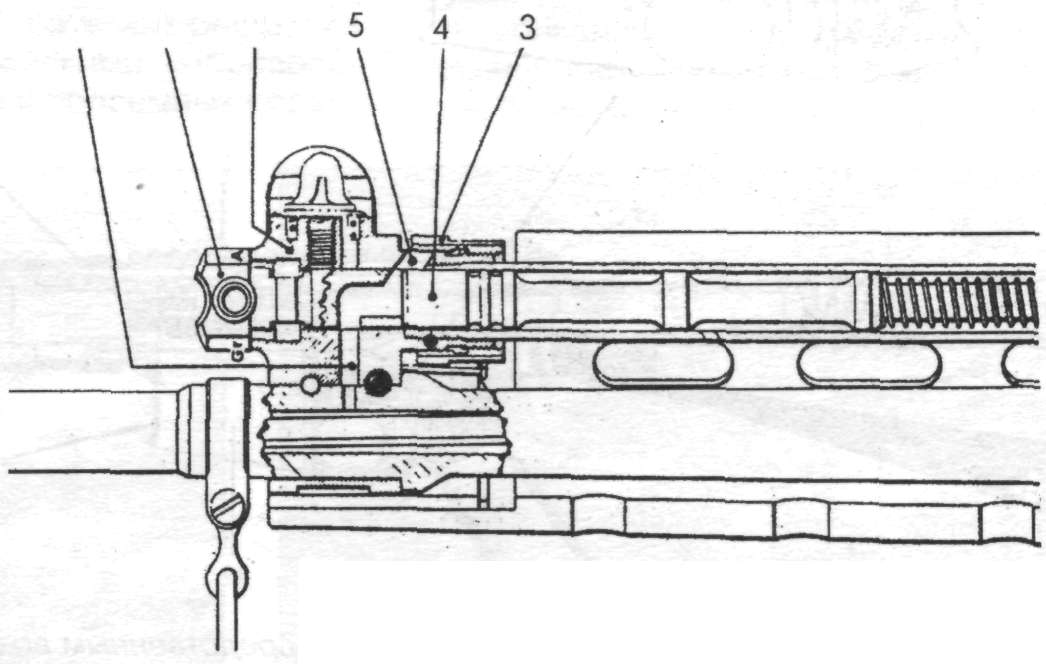

Схема газового регулятора единого пулемета MAG: 1 регулировочная втулка, 2 - винт подачи, 3 - обойма, 4 выпускное кольцо, 5 - входной патрубок, 6 - газовая муфта, 7 - газовый поршень.
Схема работы газоотводной системы самозарядного ружья А390 "Беретта".

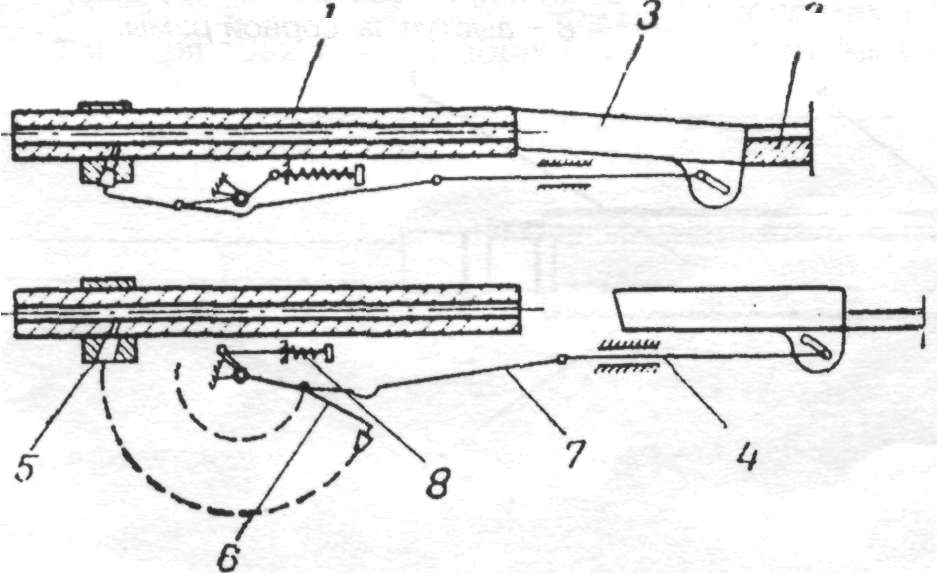

	Принципиальная схема автоматики с качающимся поршнем (пулемет "Кольт" 1895 г.): 1 - ствол, 2 - ствольная коробка, 3 - затвор, 4 - затворная рама. 5 - газовая камера, 6 - шатун, 7 - мотыль, 8 - возвратная пружина.

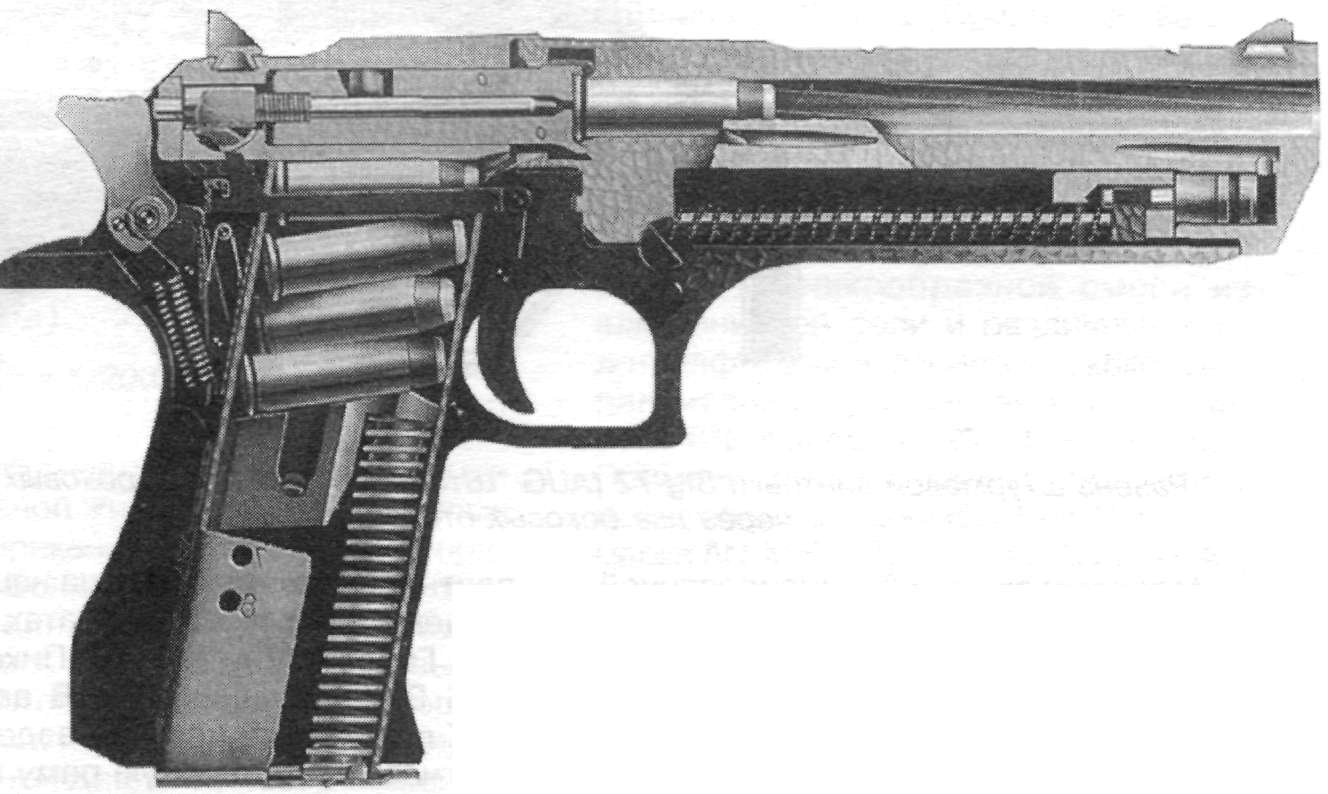

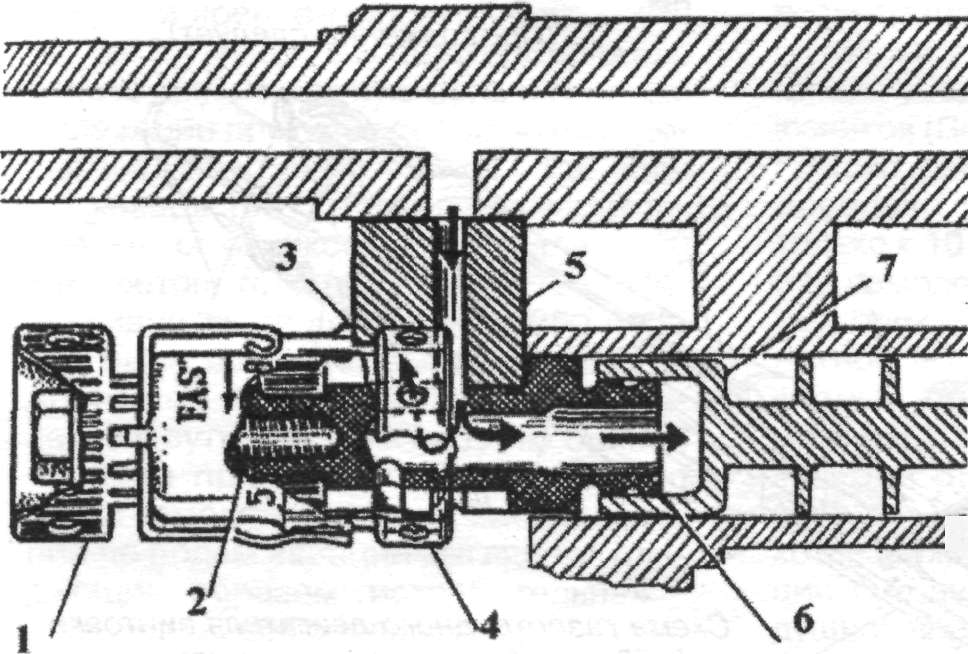

Разрез пистолета "Дезерт Игл" с автоматикой на основе отвода пороховых газов и коротким ходом движущегося линейно назад поршня.	Газоотводный узел штурмовой винтовки FN FAL: 1 - пробка газового регулятора, 2 -газовый кран, 3 - муфта регулятора, 4 - газовый поршень, 5 - отверстие для сброса газа, 6 - газоотводное отверстие.

Системы с отводом пороховых газов отличаются компактностью, надежностью работы, меньшей зависимостью от разброса мощности патрона, ствол при выстреле остается неподвижным. Поэтому схема с газоотводным двигателем и линейным движением поршня назад, наряду с «отдачей свободного затвора» и «отдачей ствола с коротким ходом», стала одной из наиболее распространенных в современном стрелково-пушечном вооружении - от пистолетов («Дезерт Игл») до автоматических пушек (Rh 202) и даже оружия боевых пловцов (подводный автомат АПС).

Правда, большинство систем с газоотводным двигателем отличает сложная импульсная диаграмма, что особенно чувствительно в индивидуальном оружии -автоматических и штурмовых винтовках и автоматах. При стрельбе стрелок испытывает последовательно ряд разнонаправленных импульсов: отдачи выстрела, реакции газовой камеры, удара подвижных частей в крайнем заднем положении, их же удара в крайнем переднем положении. В целом такие «сотрясения» увеличивают рассеивание при стрельбе очередями. Обычные способы борьбы с этим - введение буферов (пулеметы BAR и FN MAG), сдвоенных сравнительно «мягких» возвратных пружин (винтовка СВД, автомат Vz.58, винтовка ВСС и автомат АС) с прогрессивно возрастающим усилием, увеличение длины хода подвижных деталей с полным поглощением энергии движения возвратной пружиной и без удара в крайней задней точке (ручной пулемет «Алтимакс»-100). Сочетание длинного хода подвижной системы и выстрела с выката позволяет достичь почти безударной работы автоматики или, по крайней мере, уменьшить влияние ударов в крайних точках на кучность стрельбы - как в едином пулемете SS-77. Но эти меры увеличивают размеры и массу оружия.

Отметим, что в СССР при выработке требований к новому автомату - опытно-конструкторская работа «Абакан» - главным было качественное улучшение кучности (в 1,5-2 раза против АК-74). Это дало толчок применению двух новых модификаций газоотводной автоматики - «сбалансированной автоматики» и схемы «со смещенным импульсом отдачи». В обоих случаях уменьшалось воздействие отдачи на стрелка и оружие и повышался темп стрельбы в пределах короткой очереди, что и должно было повысить вероятность поражения цели.
