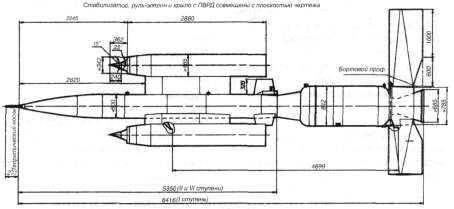

Схема ракеты 22Д

Значительное внимание при разработке 22Д было уделено обеспечению отделения от ракеты твердотопливных ракетно-прямоточных двигателей, каждый из которых весил около 100 кг и к тому же располагался как раз в плоскости рулей-элеронов. Принятая схема их отделения с помощью специальных пироцилиндров позволила создать надежную и достаточно легкую конструкцию. Как показали испытания, она обеспечила отделение двигателей во всем необходимом диапазоне скоростей и высот полета без внесения значительных возмущений в полет ракеты и нарушения функционирования ее аппаратуры. Тем не менее эти возмущения определили проведение сброса двигателей не позже, чем за 8-10 с до момента встречи с целью. За это время ракета с работающим двигателем третьей ступени успевала парировать возмущения и ликвидировать имевшуюся к этому времени ошибку наведения на цель.

Первоначальными планами предусматривалась поставка на испытания трех и семи ракет соответственно в III и IV кварталах 1963 г. На совместные испытания ракета должна была быть передана в декабре 1963 г. Производство ракет осуществлялось на заводе № 464 и в ОКБ-2.

К концу 1963 г. опытное производство ОКБ-2 изготовило первый образец 22Д для летных испытаний. Вместо боевой части была установлена радиотелеметрическая аппаратура с комплектом датчиков, предназначенных для измерений давления, скоростей и температуры в различных точках ракеты. Практически не потребовалось проведения каких-либо значительных переделок наземных пусковых устройств и оборудования, что позволило незамедлительно приступить к пускам. Экспериментальной проверке подлежала новая схема разделения ступеней ракеты, устойчивость работы и характеристики ее двигательных установок и остальных элементов конструкции. Среди прочих вопросов разработчиками ракеты и аппаратуры особое значение придавалось оценке качества прохождения радиосигналов от станции наведения на борт ракеты и сигналов ответчика обратно на станцию через шлейф газов с большим содержанием сгоревших металлических частиц.

Первый пуск В-758 по баллистической траектории с застопоренными рулями и без штатного заряда РДТТ третьей ступени состоялся 27 декабря 1963 г. В процессе этого испытания перед отделением ускорителя были запущены все четыре ракетно-прямоточных двигателя. Были отмечены столь большие возмущающие моменты из-за их разнотяговости, что их оказалось нечем парировать. После 20 с полета разрушился один из двигателей, а затем и ракета в целом.

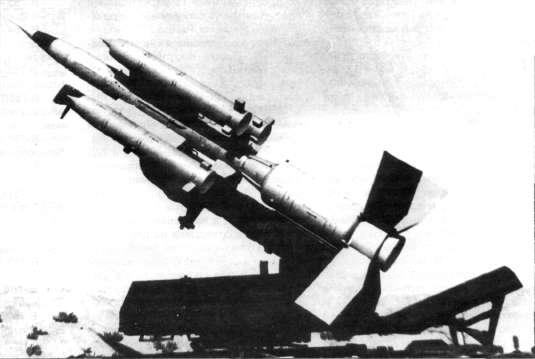

ЗУР 22Д
