«УРАГАН»

Как известно, с середины 1960-х гг. наступила своеобразная реакция на то особое внимание, которое уделялось развитию ядерного оружия в период пребывания Н.С. Хрущева на высших партийно-правительственных постах. Наряду с этим субъективным фактором сам ход развития истории свидетельствовал о том, что наиболее реальной перспективой становятся ведущиеся без применения ядерного оружия ограниченные военные конфликты на территории «развивающихся стран».

После завершения разработки системы «Град», в конце 1960-х гг. была поставлена задача создания и более дальнобойного комплекса, получившего в дальнейшем наименование 9К57 «Ураган». Необходимость увеличения дальности обосновывалась тем, что в быстроменяющейся боевой обстановке реактивные системы залпового огня не всегда успевали обеспечить своевременный «маневр колесами» — требовалось расширить их возможности по «маневру огнем». Кроме того, боевые порядки высоко мобильных частей противника как в обороне, так и при подготовке к наступлению располагались на большую глубину от линии боевого соприкосновения.

Естественно, что коллектив тульского государственного НИИ точного машиностроения (как стал именоваться с 1966 г. НИИ-147 в ходе всесоюзного перехода к системе «открытых» наименований «почтовых ящиков») максимально использовал в новом 220-мм реактивном снаряде технические решения, столь успешно реализованные в системе «Град», в частности по раскрываемому при старте оперению. Для снижения потерь на преодоление аэродинамического сопротивления дальнобойный снаряд должен быть тяжелым, что определило и значительную массу его боевой части. Как и у предшествующих «Коршуна» и «Вихря», боевая часть «Урагана» весила 100 кг. Однако применительно к обычной осколочно-фугасной моноблочной боевой части такая размерность являлась явно избыточной для применения по большинству типовых целей. Для сравнения укажем на то, что масса снаряда 203-мм гаубицы составляет 110 кг, а 152-мм артсистем — менее 45 кг.

Поэтому реактивные снаряды 9М27 системы «Ураган» разрабатывались в нескольких модификациях, отличавшихся комплектацией одной из семейства головных частей различного назначения при неизменной так называемой ракетной части — двигательной установке, стабилизаторах, устройствах взаимодействия с пусковой установкой.

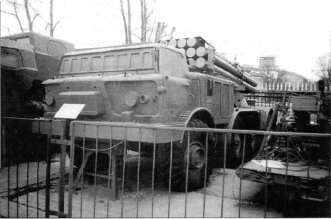

Боевая машина 9П140 системы «Ураган»

Боевой опыт свидетельствовал о том, что преимущества реактивных систем залпового огня в наибольшей мере проявлялись при внезапном массированном огневом налете на скопления живой силы и небронированной техники противника. По подобным целям наиболее эффективным оказывалось действие относительно малокалиберных — весом в несколько килограммов — осколочных боеприпасов. К концу 1960-х гг. они уже были созданы для кассетных авиационных бомб и других видов самолетного вооружения.

Применительно к варианту реактивного снаряда 9М27К была создана кассетная головная часть 9Н128К массой 89,5 кг, оснащенная 30 боевыми элементами 9Н210. Боевой элемент массой 1,85 кг при массе заряда взрывчатого вещества 300 г представляет собой цилиндр диаметром 65 мм и длиной 263 мм. После вскрытия головной части по срабатыванию дистанционной трубки на разлетающихся боевых элементах раскрываются многолопастные стабилизаторы, обеспечивающие их дальнейший устойчивый полет вплоть до соприкосновения головного взрывателя с грунтом и подрыва разрывного заряда, разбрасывающего 370 готовых поражающих элементов, выполненных в виде роликов. Типовые цели характерной площадью 0,35 м² поражаются осколками с энергией не менее 10 кг∙м/с на площади 1150 м². При характерной площади цели 1,8 м² и энергии осколков свыше 135 кг∙м/с площадь поражения составляет 930 м². Осколки на дальности 10 м пробивают стальную преграду толщиной 6 мм, а при увеличении удаления до 100 м — 2-мм лист стали.

Длина реактивного снаряда системы «Ураган» с кассетной боевой частью составляет 5,178 м, вес — 271 кг. Диапазон дальностей стрельбы — от 8,5 до 34-35 км.

Наряду с этим был разработан более традиционный реактивный снаряд 9М27Ф с моноблочной фугасной головной частью 9Н128Ф массой 99 кг, снаряженной 57,5 кг взрывчатого вещества. При этом длина реактивного снаряда составляет 4,832 м, масса — 280,4 кг. Создан также вариант 9М27Д с агитационной кассетной головной частью 9Н128Д (шифр «Абзац»).

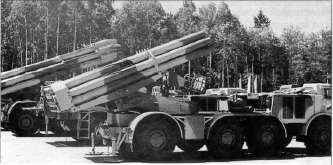

При создании боевой машины 9П140 был использован опыт разработки в начале 1960-х гг. выполненных на шасси семейства ЗиЛ-135 самоходных пусковых установок для комплекса С-5 с крылатой ракетой П-5 и тактического комплекса с неуправляемой ракетой «Луна-М». После освоения серийного производства на Брянском заводе это шасси получило обозначение БАЗ-135ЛМ.

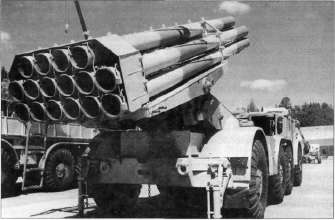

Перед боевым применением БМ 9П140 кормовая часть вывешивается на домкратах, а пакет направляющих размещен таким образом, что хвостовая часть реактивных снарядов опускается почти до уровня осей колес шасси
