Захват цели ракетой может осуществляться либо до пуска, либо после пуска, в зависимости оттого, находится ли цель в зоне захвата ГСН ракеты. Эффективность вертолёта АН-64 Apach, оснащённого комплексом Longbow, значительно возросла за счёт возможности применения ракет в плохую погоду, в условиях пыли и дыма, а также за счёт значительного сокращения времени нахождения вертолёта под огнём противника при наведении ракет и осуществлении залпового пуска ракет по скоплению бронетехники.

В боевых действиях операции "Буря в пустыне" было использовано 2900 шт. ракет Hellfire.

Успех ракеты Hellfire заключается в том, что она, имея модульную конструкцию, обладает высоким потенциалом модернизации, который позволил на базе одной унифицированной ракеты с ГСН и БЧ различного типа создать универсальное семейство ракет, что упрощает эксплуатацию и расширяет сферу их применения. Благодаря модульной конструкции ракеты обеспечивается высокая степень взаимозаменяемости узлов и деталей.

Рассмотрим более подробно особенности развития некоторых зарубежных ПТРК.

ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС ERYX

Оснащение танков ДЗ сильно снизило эффективность противотанковых средств, в том числе гранатомётов. Поэтому в начале 80-х годов командование сухопутных войск Франции объявило конкурс на создание нового поколения противотанковых средств ближнего боя, способных поражать перспективные танки. В этом конкурсе приняли участие фирмы, которые предложили противотанковые гранатомёты с увеличенной бронепробиваемостью и дальностью прямого выстрела (Apilas, Jupiter, Dard-120). Специалисты фирмы Aerospatiale в отличие от других фирм предложили в качестве средства ближнего боя управляемый противотанковый комплекс, который получил название Eryx.

Конструктивно комплекс включает:
-  ракету Eryx;
-  пусковую трубу-контейнер;
-  наземную аппаратуру управления с треногой.

Ракета выполнена по следующей схеме: в передней части находится головной отсек с ПЗ, далее двигательная установка, затем кумулятивная БЧ (03) и в хвостовом отсеке - бортовая радиоэлектронная аппаратура и гироскоп, источник ИК-излучения (использующий длину волны 0,9 мкм), катушка с проводами (позволяющими передавать корректирующие команды на борт ракеты) и корпус с четырьмя стабилизаторами (находящимися в сложенном положении при транспортировке).

Расположение сопел двигателя в центре тяжести ракеты повышает её маневренность. Кумулятивная БЧ (О3) расположена за двигательной установкой, что обеспечивает необходимое фокусное расстояние, равное четырём калибрам. Кумулятивная струя ОЗ проходит через канал в центре двигателя.

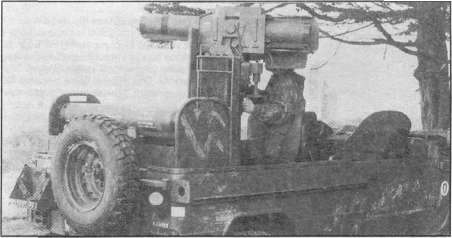

ПТРК НОТ 2

Таблица 2  Основные характеристики ПТРК НОТ и его модификаций

Пусковая труба-контейнер содержит: транспортный контейнер, блок питания и устройство стыковки с наземной аппаратурой, вышибную двигательную установку. Транспортный контейнер используется для запуска ракеты и выполнен из пластмассы. В качестве блока питания используется пиротехническая батарея. Вышибная двигательная установка (ВДУ) предназначена для запуска ракеты из контейнера. Процесс её работы характеризуется слабым истечением пороховых газов, их небольшим количеством, что сопровождается слабым шумом в момент запуска. Конструкция ВДУ позволяет осуществить запуск ракеты из помещения без применения специальных средств защиты. Масса порохового заряда ВДУ составляет 80 г.

Наземная аппаратура управления с треногой скомпонована в единый блок. Наземная аппаратура содержит оптический прибор связи фирмы Thomson-CSF для отслеживания ИК-источника излучения на борту ракеты, что повышает точность наведения ракеты в условиях плохой видимости и наличия помех. Наземная аппаратура управления снабжена прицелом с трёхкратным увеличением. Прицел может быть приспособлен для использования в ночных условиях. Следует заметить, что система управления комплекса Eryx полностью аналогична системе управления ПТРК Milan.
