При открывании крана при помощи рукоятки жидкость через гибкий резиновый шланг и металлический брандспойт выбрасывается наружу и приводит в действие автоматический зажигатель. Зажигатель представляет собой коробку с рукояткой. В передней части на шарнирах укреплена стойка с крышкой. С нижней стороны крышки приклепан крючкообразной формы нож-ударник, служащий для разбивания ампулки с серной кислотой. При выходе из брандспойта струя жидкости ударяет в стойку зажигателя, которая опрокидывается и увлекает за собой крышку; ударником крышки разбивается ампулка с серной кислотой. Серная кислота, действуя на паклю, смоченную в бензине и посыпанную зажигательным порошком, дает огонь, и вытекающая жидкость, воспламенившись, образует огненную струю. Ранцевый огнемет переносится при помощи ремней за плечами. Направление струи жидкости дается при помощи прикрепляемой к брандспойту рукоятки управления. Можно управлять струей, держась руками непосредственно за брандспойт. Для этого в некоторых системах выпускной кран имеется на самом брандспойте. Вес порожнего ранцевого пламемета (со шлангом, краном и брандспойтом) 11-14 кг, снаряженного - 20-25 кг.

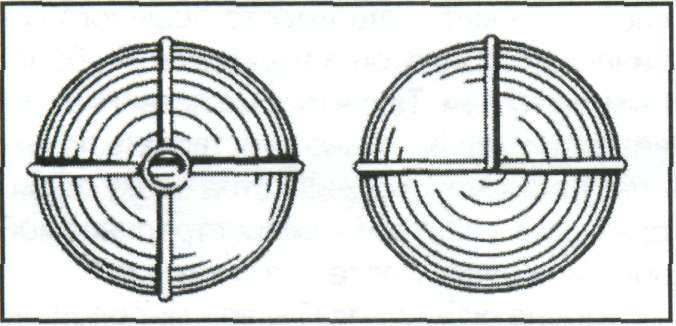

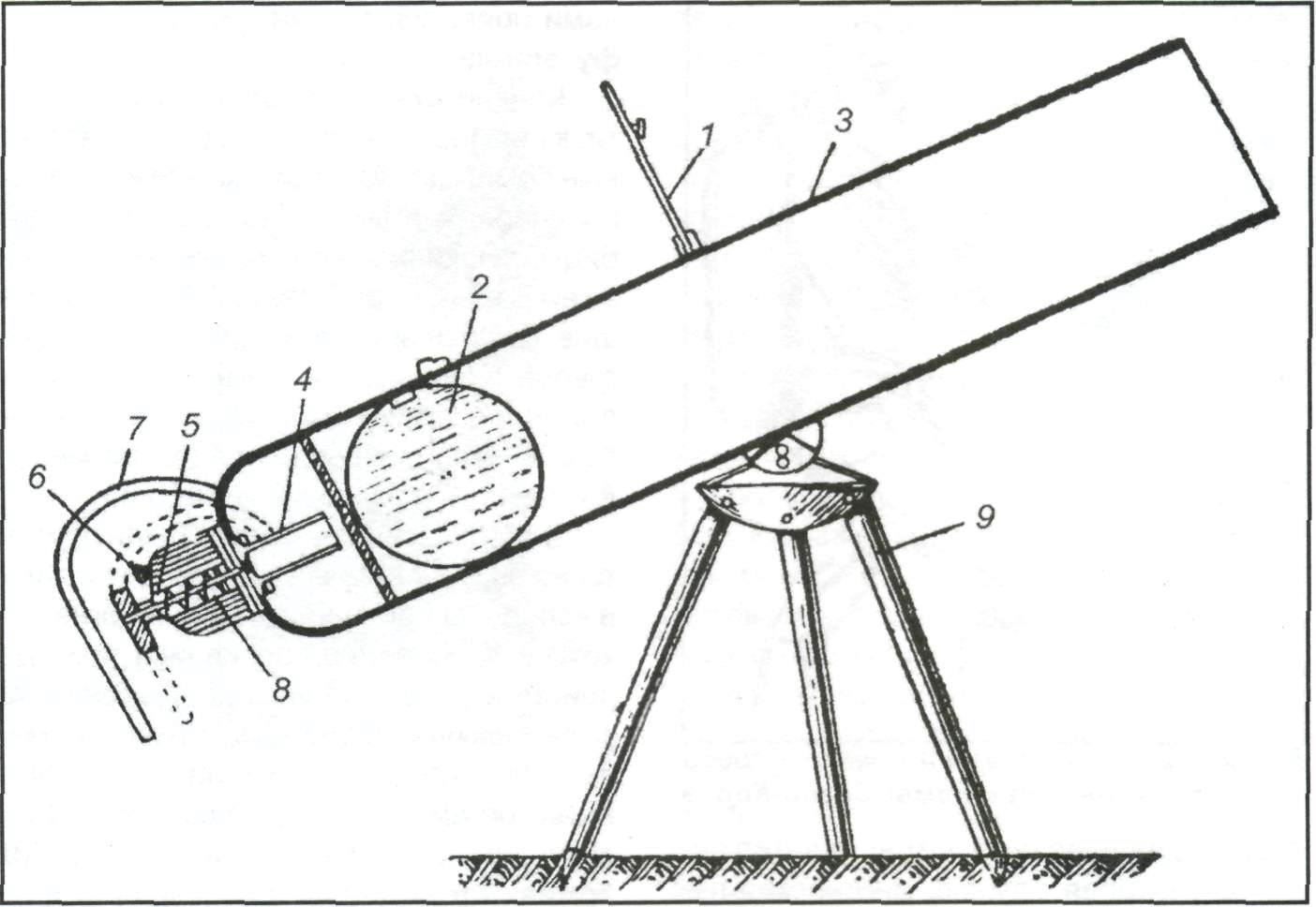

Зажигательная ампула АЖ-2	Советский ампуломет периода начала Великой Отечественной войны: 1 - прицел; 2 - ампула с самовоспламеняющейся смесью; 3 - корпус ампуломета; 4 - пороховой патрон; 5 - боек; б - спусковой крючок; 7 - ручка для поворота и наводки; 8 - пружина; 9 - тренога

Тяжелый огнемет представлял собой железный резервуар с дугообразной выводной трубой, краном, рукояткой крана и скобами для переноски вручную. Высота его 1 метр, диаметр — 0,5 метра, полная емкость 200 литров, полезная — 160 литров. Сжатый газ находится в особой бутыли и при помощи резиновой соединительной трубки, тройника и манометра подается в резервуар во все время действия огнемета, т.е. в резервуаре поддерживается постоянное давление (10-13 атмосфер). К крану присоединен толстый брезентовый шланг длиной 8,5 метров. Брандспойт с рукояткой управления и зажигателем при помощи подъемного приспособления подвижно укреплен в металлическом штыре. Зажигателем в тяжелом огнемете может служить такое же приспособление, как и в ранцевом, или же зажигание производится электрическим током. Вес порожнего тяжелого пламемета (без шланга и подъемного приспособления) около 95 кг, снаряженного — около 192 кг. Дальность полета струи 40-60 метров, сектор поражения 130-180°. Время непрерывного действия около 1 минуты, с перерывами — до 3 минут. Обслуживается расчетом из семи человек. Выстрелом из огнемета поражается площадь от 300 до 500 м². При фланговом или косоприцельном огнеметании по атакующему противнику одним выстрелом может быть выведено из строя до взвода пехоты. Попавший под струю огнемета танк останавливается и в большинстве случаев загорается.

Вследствие высокого рабочего давления (в полтора-два раза выше, чем у ранцевых огнеметов) струя огнесмеси, выбрасываемая тяжелыми огнеметами, обладает большой ударной силой. Это позволяет подавлять огневые сооружения противника огнеметанием по обсыпке амбразурных стен. Метание огня можно производить с позиций, расположенных вне сектора обзора и обстрела подавляемого сооружения. Струя горящей огнесмеси, ударяясь о склон его обсыпки, рикошетирует и забрасывается в амбразуру, уничтожая или поражая весь боевой расчет.

При ведении боя в населенном пункте, приспособленном к обороне, огнеметание из огнемета позволяет одним выстрелом в бойницу, окно, дверь или пролом поджечь занимаемое противником здание.

Фугасный огнемет по устройству и принципу действия отличался от ранцевых. В фугасном огнемете нет баллона со сжатым газом, а огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. Существуют два вида фугасных огнеметов: поршневые и беспоршневые. Фугасный огнемет состоит из железного цилиндра и поршня. На сопло надевается терочный зажигательный патрон, а в зарядник вкладывается пороховой выбрасывающий патрон с электрическим запалом. К запалу присоединен электрический или специальный саперный провод, протянутый на расстоянии 1,5-2 километров к источнику электрического тока. При помощи штыря фугасный огнемет укрепляется в земле. Вес порожнего фугасного огнемета около 16 кг, снаряженного — около 32,5 кг. Пороховые газы, получающиеся при сгорании выбрасывающего патрона, толкают поршень и выбрасывают жидкость наружу. Время действия 1-2 секунды. Дальность полета струи 35-50 метров. Фугасные огнеметы устанавливаются на местности группами от 3 до 10 штук.

Это конструкции огнеметов 20-30-х годов. Созданное позднее огненное оружие далеко ушло от этих первых образцов, но его классификация в целом сохранилась.

Первый советский ранцевый огнемет РОКС-1 был создан в 1940 г. В июле 1941 г. прошли полигонные испытания и фугасные огнеметы ФОГ-1. Они представляли собой баллон с 25 литрами горючей смеси. Огнеметание на 80-100 метров происходило за счет давления внутри баллона пороховых газов при срабатывании заряда. ФОГ-1 — огнемет разового действия. После выстрела прибор отправляли на пункт перезарядки. В ходе войны появились их модификации — РОКС-2, РОКС-3, ФОГ-2. РОКС-2 при весе снаряженного прибора в 23 кг (наспинный металлический резервуар с горючей смесью, гибкий шланг и ружье, выпускавшее и поджигавшее заряд) «метал огонь» на 30-35 метров. Емкости резервуара хватало на 6-8 пусков. РОКС-3 снаряжался 10 литрами вязкой огнесмеси и мог производить с помощью сжатого воздуха 6-8 коротких или 1-2 затяжных огневых выстрела на дальность 35-40 метров.

Фугасные огнеметы ФОГ-2 устанавливались на огневой позиции стационарно в грунт и без перезарядки могли производить только один выстрел, выбрасывая при этом под действием пороховых газов вышибного порохового заряда 25 литров горящей огнесмеси на расстояние от 25 до 110 метров.
