Прицельные приспособления — мушка и укрепленный на крышке приемника секторно-рамочный прицел, насеченный от 200 до 2000 м. Пулемет снабжен выдвижным металлическим прикладом. В варианте ручного пулемета на затыльнике ствольной коробки крепится откидная задняя опора с регулировочным винтом.

В станковом варианте пулемет крепится на треножный станок французской разработки (масса станка 10,6 кг) или американский М2 (11,4 кг). AAF1 и NF1 ставились также на танки и бронемашины в качестве спаренных или зенитных (на шкворневых или турельных установках).

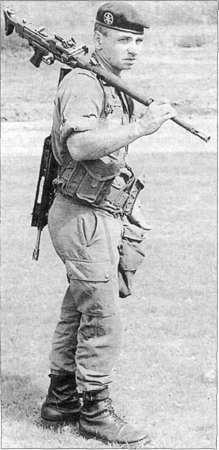

Французский десантник с пулеметом ААТ на плече

ААТ состоит на вооружении Франции и некоторых из ее бывших североафриканских колоний. Видимо, для продления срока службы 7,5-мм пулеметов (а к таковым относится и оставшийся в колониях устаревший ручной М1е 1924/29 «Шательро») фирма «Джулио Сеникс» предложила вариант патрона 7,5x54 с бронебойной подкалиберной пулей — головка бронебойного сердечника выступает из цилиндрической оболочки, имеющей отверстие в донной части, в результате сердечник при попадании в цель не тратит энергию на выход из оболочки.

Характеристики

AANF1

Патрон

7,62x51

Масса пулемета без сошек, кг

 с легким стволом

9,15

 с тяжелым стволом

10,55

Масса пулемета с сошками, кг

 с легким стволом

9,97

 с тяжелым стволом

11,37

Масса ствола, кг

 легкий

2,85

 тяжелый

4,25

Длина пулемета с прикладом, мм

 легкий ствол

1145

 тяжелый ствол

1245

Длина ствола без пламегасителя, мм

 легкий ствол

500

 тяжелый ствол

600

Нарезы, правосторонние

4

Длина хода нарезов, мм

305

Начальная скорость пули

830 м/с

Темп стрельбы, выстр./мин

900

Прицельная дальность (с тяжелым стволом, со станка)

2000 м

Эффективная дальность стрельбы, м

 с легким стволом

800

 с тяжелым стволом

1200

Емкость ленты, патронов

50/200

Масса треножного станка, кг

10,6

Порядок разряжения

Отвести назад рукоятку взведения, затем вернуть ее в крайнее переднее положение и нажать кнопку предохранителя влево. Нажать защелку крышки приемника (сверху ствольной коробки) и открыть крышку. Снять ленту из приемника вверх. Осмотреть направляющую приемника, закрыть крышку. Нажать кнопку предохранителя вправо, отвести рукоятку взведения назад, удерживая ее, нажать спусковой крючок и плавно вернуть рукоятку взведения в переднее положение.
