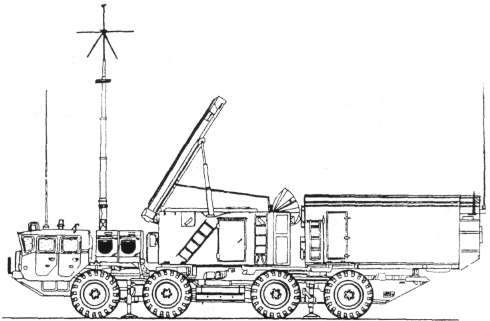

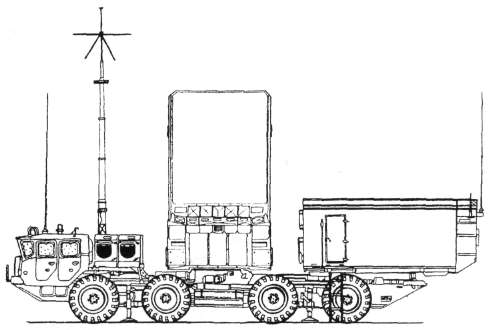

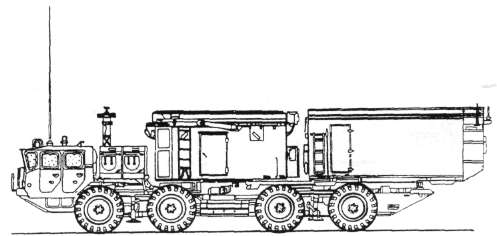

Командный пункт 5Н63С в транспортном и боевом положениях.
Все машины МАЗ-543М дивизиона С-300ПС оснащены приборами ночного видения и радиостанциями для связи на марше.
Аппаратура наведения и стартового комплекса обеспечивает темп стрельбы 3-5 с. Одновременно может быть обстреляно до шести целей 12 ракетами при наведении на одну цель до двух ракет. Предусмотрен режим стрельбы по наземным целям.
Обмен информацией огневого дивизиона с командным пунктом системы (КПС) осуществляется через АМУ (антенно-мачтовое устройство), установленное на шасси Ф20. При значительном удалении расположения дивизиона от командного пункта системы в состав дивизиона вводится АМУ ФЛ-95 (ФЛ-95М, ФЛ-95МА, АМУ «Сосна») - телескопическая ферменная мачта высотой до 35 м на базе шасси автомашины ЗИЛ-131Н - для осуществления устойчивого обмена телеметрической информацией о воздушной обстановке и по ведению боевых действий.
После доопределения координат цели с помощью РПН она берется на сопровождение и при необходимости обстреливается. Автоматически осуществляется просмотр приземной кромки, в которой могут появиться низковысотные цели.
СРЕДСТВА УПРАВЛЕНИЯ КОМПЛЕКСОВ С-300П
Для управления огневыми средствами систем С-300ПТ и С-300ПС использовались средства управления 5Н83 и 5Н83С.
Командный пункт С-300ПТ 5Н83 производился в транспортно-контейнерном исполнении. По составу он не отличался от средств КП 5Н83С системы С-300ПС, но размещался на стационарной позиции на подготовленных основаниях.
Командный пункт 5Н83С состоит из пункта боевого управления (ПБУ) 5К56, размещенного в аппаратном контейнере Ф9 на шасси Ф20, и радиолокатора обнаружения (РЛО) 5Н64С в составе антенного поста и контейнеров Ф6, Ф7, Ф8, размещенных на полуприцепе «9988» (МАЗ). Средства управления предназначены и специально адаптированы для управления группировкой систем С-200 и С-300П (различных модификаций) при общем количестве систем в составе группировки до шести.
Для сопряжения с аппаратурой АСУ «Байкал» служит кабина 53Л6. Кабина размещается на автопоезде 5Т58-2, буксируемом седельным тягачом КрАЗ-260.
Аналогично огневому ракетному дивизиону средствам управления системы придаются топопривязчик 1Т12-2М, командно-штабная машина на базе автомобиля ГАЗ-66, антенно-мачтовое устройство ФЛ-95М на шасси автомобиля ЗиЛ-131Н, ЗИП, размещенные в двух полуприцепах типа ОдАЗ-828М.
При работе КП на подготовленной позиции используется система внешнего энергопитания (две ДЭС 5И57А и три РПУ 63Т6А) или ТПС 82X6.
Комплексы системы С-300П могут работать в сочетании с автоматизированными системами управления (АСУ) ПВО: «Сенеж-М» (5С99М-1), «Байкал» (5Н37), «Байкал-1» (73Н6). Для сопряжения с АСУ на позициях дивизионов располагаются кабина 5Ф2О, или 5Ф24 (при взаимодействии с АСУ типа «Сенеж»), или кабина 53Л6 (при взаимодействии с АСУ «Байкал» и «Байкал-1»).
