Основные характеристики существующих типов динамической защиты ББМ

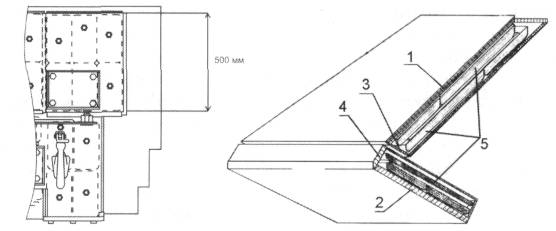

Слева: вариант размещения ЭДЗ на ВЛД корпуса танка. УДЗ установлены в секциях, образуя по высоте рабочую поверхность длиной 500 мм. Справа: вариант размещения ЭДЗ в секции на башне танка: 1,2— верхняя и нижняя крышки; 3, 4 — тыльные стенки; 5 —УДЗ (длина 375 мм).

Комплексом в полевых условиях войсковыми ремонтными подразделениями может быть оборудован любой ранее изготовленный объект военной техники. Созданный комплекс защиты позволяет повысить уровень защищенности при действии современных средств поражения и обладает более высокой ремонтопригодностью по сравнению с обычным «Контактом-5».

Также стоит заметить, что это далеко не последняя и не единственная российская разработка ВДЗ.

Указывается, что особенность конструкции ДЗ «Контакт-5» заключается в том, что верхняя крышка контейнера навесной ДЗ толщиной 3 мм была заменена на крышку из стали высокой твердости толщиной 15 мм. Такая замена обеспечила новый механизм возбуждения детонации ВВ в элементах ДЗ. Но это верно лишь для наиболее простой базовой конструкции блока динамической защиты, который уже давно не применяется.

Использование нескольких слоев активных элементов в новых отечественных ЭДЗ (элемент динамической защиты) обеспечивает их последовательное срабатывание и увеличивает время действия динамической защиты.

Ввод в конструкцию защиты дополнительных пластин позволяет увеличить массу, воздействующую на снаряд, и, следовательно, ее стойкость к более мощным снарядам. Наличие различных материалов в составе броневых слоев обеспечивает при соударении образование дополнительных ударно-волновых процессов, что дестабилизирует проникающее средство поражения.

Нанесение предохранительного покрытия на стенки корпуса, на металлические пластины и на внутренние поверхности полости предотвращает волнообразование (из области упрочнения и сварки известно, что при соударении металлов на их поверхностях имеет место так называемое «волнообразование»). Этот процесс приводит к торможению соударяющихся пластин. Происходит «скольжение» пластин вдоль поверхности соударения, их отражение и, в конечном счете, повторное воздействие на атакующий боеприпас. Таким образом, это позволяет увеличивать время функционирования броневой защиты и ее стойкость к тандемным кумулятивным боеприпасам.

Сработает ли ВДЗ?

...Есть контакт!

По мнению Растопшина, зарубежные БОПС (по сравнению с отечественными) имеют меньшую начальную скорость и большую массу. При невысоких начальных скоростях зарубежные БОПС будут иметь более низкие ударные скорости взаимодействия с ДЗ, при которых не будет детонации ВВ, т.е. низкоскоростные БОПС свободно преодолевают встроенную ДЗ.

Так ли это на самом деле ? Как мы видим из таблицы, начальная скорость отечественных БОПС (3БМ42) превосходит скорость западных, однако из-за более высокого снижения скорости на дистанции 1 км скорость их фактически одинакова. Возможно, автор просто не осведомлен об этом.

Заявления о неэффективности ВДЗ «Контакт-5» не соответствуют действительности. Тем более что в последнее время стали известны материалы испытания танков, оснащенных «Контактами-5», полученные после их нелегальной продажи в США. Как пишется в авторитетном издании Jane's International Defense Review №7/1997, танки с этой защитой оказались неуязвимыми для новейшего на тот момент американского БОПС (БПС) М829 и М89А1. Это вызвало серьезное беспокойство Пентагона и активизацию разработки новых БОПС М829А2 и М829А3, но и им нашими разработчиками брони был дан адекватный ответ.

По поводу длины элементов ДЗ стоит заметить, что, действительно, отечественные ЭДЗ имеют длину 250 мм. Но их укладывают по несколько штук в один контейнер, в результате чего можно увеличивать его длину хоть до метра. Никаких проблем с передачей детонации от ЭДЗ к ЭДЗ нет. Так что можно спорить об удачных или неудачных конструкциях, но говорить о порочном принципе отечественных ЭДЗ неверно. Сложите два элемента — и получите те самые 500 мм.
