| Компоновка БМД-1: 1 — волноотражательный щит; 2 — 73-мм орудие «Гром»; 3 — ПТУР «Малютка»; 4 — люк механика-водителя; 5 — механизм наведения орудия и спаренного пулемета; 6 — прицел; 7 — люк наводчика-оператора; 8 и 11 — прибор наблюдения; 9 — выстрелы к орудию в конвейерной укладке; 10 — кормовой десантный люк; 12 — водомет; 13 — двигатель; 14 — пневматическая рессора подвески; 15 — место наводчика-оператора; 16 — гильзозвеньесборник; 17—место механика-водителя; 18 — силовой цилиндр механизма натяжения гусеницы. |
 |
 |
| Патрубок воздухозабора двигателя на БМД-1 П. Справа расположен колпак нагнетателя системы коллективной защиты. | Вид с башни на носовую часть корпуса БМД-1. За волноотражающим щитом виден многорядный пулеотражатель. На стволе пушки расположен кронштейн крепления направляющей ПТУР «Малютка». |
 |
 |
| Боевое отделение БМД-1, вид через открытый кормовой десантный люк. |

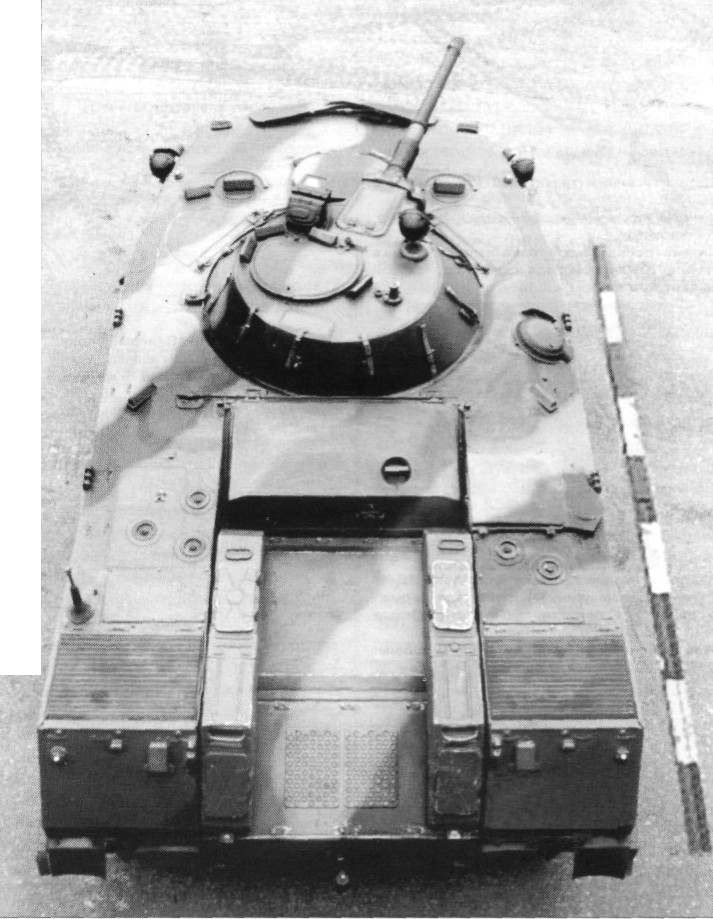

БМД-1П, вид сверху.
