К 22.06.1941 г. эта батарея была единственной в ВМФ, имевшей на вооружении 12"/20 гаубицы. Других гаубиц в береговой обороне не было. 12"/20 гаубицы обр.1915 г. были на вооружении сухопутных войск в составе РВГК, но их история выходит за рамки нашего исследования. К 22.06.1941 г. флот располагал 1788 фугасными снарядами для 12"/20 гаубиц, разумеется, все они находились на ТОФе. Батарея № 911 была разоружена в 1948 году.
Ствол гаубицы обр.1915 г. состоял из внутренней трубы, двух цилиндров (короткого и длинного), кожуха, казенника, скрепляющего кольца, перекрывающего кольца и диска.
Затвор поршневой системы Розенберга или системы Обуховского завода. Затвор Розенберга устроен так, что его можно присоединить к стволу как справа, так и слева.
12"/20 гаубицы устанавливались на бетонных или деревянных основаниях. В частности, в Батуми использовались деревянные основания, а на острове Русский — бетонные.
По проекту высота бруствера бетонного основания — не менее 1700 мм, диаметр бетонного основания 8800 мм, а толщина его 2100 мм.
Деревянное основание помещалось в вырытом в земле котловане глубиной около 2 метров. Длина деревянного основания по директрисе — 7750, ширина — 6400 мм.
Деревянное основание состоит из рядов 9" квадратных деревянных брусьев, уложенных поочередно по директрисе и перпендикулярными ей и скрепленных между собой планками, болтами и скобками.
12"/20 гаубица обр.1915 г. могла стрелять собственными штатными снарядами (Ф-724 и фугасными чугунными), снарядами от 305-мм английской гаубицы Виккерса и всеми снарядами от 12"/40 и 12"/52 корабельных пушек.
Данные снарядов
|
Снаряд |
Вес снаряда, кг |
Длина, клб |
Вес ВВ, кг |
Взрыватель |
|
Фугасный стальной Ф-724 |
376,7 |
4,75 |
78,6 |
8Г-12 |
|
Фугасный чугунный |
376,7 |
3,75 |
28,2 |
8Г-12 |
|
Фугасный стальной английский Ф-724К |
344,0 |
3,82 |
55,1 |
Первоначально "ДА 1 17", затем УГТ-2 или РГ-6 |
|
Фугасный стальной типа "А" |
376,8 |
4,6 |
81,8 |
Французского образца |
|
Фугасный сталистого чугуна |
376,8 |
4,0 |
43,3 |
Французского образца |
|
Фугасный обр. 1907 г.* |
331,7 |
3,16 |
28,5 |
Обр.1913 г. |
|
Фугасный обр.1913 г.* |
470,9 |
5,0 |
61,5 |
МРД, Обр.1913 г |
* — морские снаряды, для 12"/20 гаубиц пригодны все снаряды от 305/50 и 305/52-мм морских орудий при условии изменения предохранителей во взрывателях, включая шрапнель.
Таблица стрельбы 12" гаубицы
|
Снаряд |
Заряды |
||
|
Полный 28,6 кг СБ6 |
№ 1 20 кг С42 |
№ 2 16,38 кг С42 |
|
|
Ф-724 |
442/13486 |
396/11890 |
350/10170 |
|
Ф-724К |
454,2/13071 |
406,9/11609 |
359,7/10044 |
Примечание: В числителе — начальная скорость снаряда (м/с); в знаменателе — дальность (м).

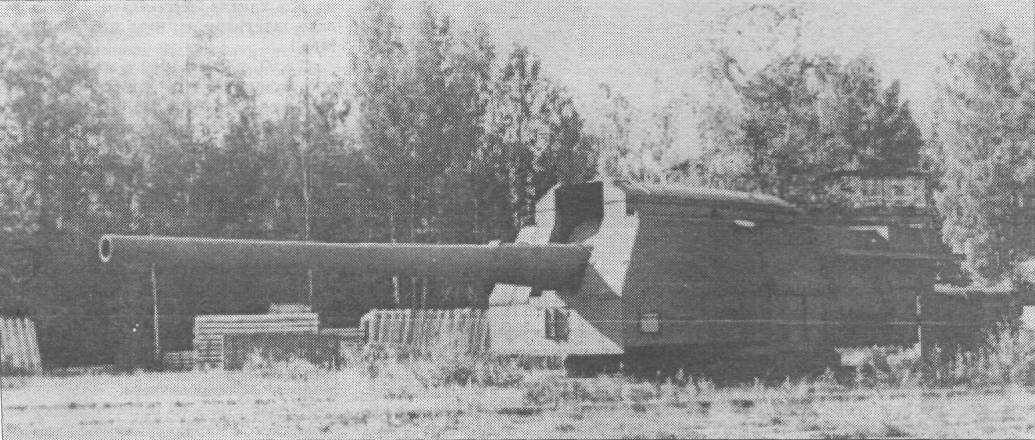

406-ММ ПОЛИГОННАЯ УСТАНОВКА МП-10
Описание полигонных установок выходит за рамки данной работы, но для МП-10 следует сделать исключение, так как она активно участвовала в боях за Ленинград в 1941-1944 годах и была самой мощной советской артсистемой, примененной в войне.
Для вооружения ЛК типа "Советский Союз" (пр.23) КБ завода "Большевик" совместно с КБ ЛМЗ и НИИ-13 спроектировало 406/50-мм пушку Б-37 в двух вариантах — скрепленном и лейнированном.
Скрепленный ствол состоял из внутренней трубы, 4-х скрепляющих цилиндров, кожуха и казенника. Крепление казенника на ствол (впервые в отечественной артиллерии) было не на резьбе, а шпильками и упорным кольцом.
