По-прежнему, ключевым вопросом стало усиление защищенности танка. На Мк.3 применили модульную броню. Модули - броневые блоки - крепятся к корпусу танка и башни на болтах. Снарядостойкость стальной брони еще более увеличена по сравнению с броней танка Мк.2. Блоки навешиваются на надгусеничные спонсоны, верхний лист МТО, лобовой бронелист, расположенный перед местом механика-водителя - наиболее уязвимой частью фронтальной проекции «Меркав» ранних моделей. Бортовые экраны изготовлены из новой брони. Также, как и на Мк.2, снарядостойкость бортовых экранов одинакова по всей их длине, в то время как на других основных боевых танках (к примеру, «Леопард-2», Т-80У) усиленная броня бортовых экранов расположена только в зоне размещения механика-водителя. Башня прикрыта модулями с бортов и сверху. Отмечается ряд преимуществ, которые дает использование модульной брони. Это: возможность замены пораженных элементов в полевых условиях; замена модулей более совершенными; облегчение массы танка для его транспортировки путем снятия дополнительной брони. В то же время болтовое соединение ослабляет конструкцию башни и ее снарядостойкость. Касательно использования модульной брони генерал-майор Тал на пресс-конференции, посвященной выкатке Мк.3, заявил, что «этот танк останется вечно молодым, он не будет стареть, поскольку броню всегда можно заменить новой».

В духе концепции всеракурсной защиты, свойственной всем машинам семейства «Меркава», защищенность танка со стороны кормы также увеличена путем установки в кормовом бронелисте вместо отсеков ФВУ и аккумуляторных батарей бронированных топливных баков. Трубопроводы горючего от дополнительных баков проведены в межбронном пространстве надгусеничных спонсонов.

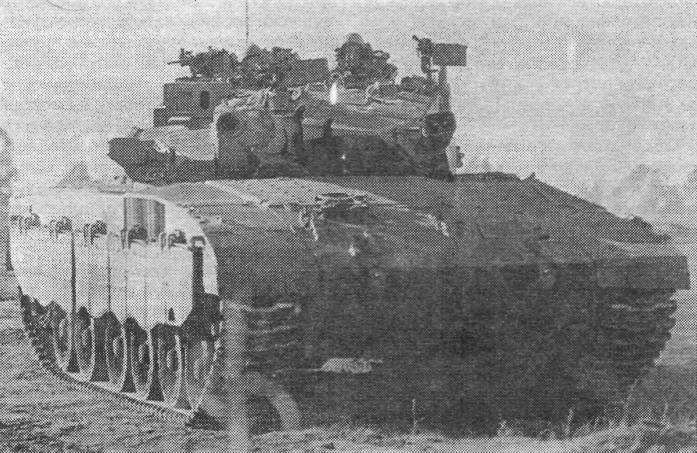

"Меркава" Мк.3

Установка 120-мм гладкоствольной пушки резко усилила огневую мощь танка. Конструкция пушки во многом аналогична германскому 120-мм танковому орудию Rh-120 и американскому М-256, однако система отката ствола после выстрела израильской пушки более компактная. Стрельба из 120-мм орудия танка «Меркава» Мк.3 возможна всеми типами американских и германских боеприпасов. На стволе орудия закреплен термоизоляционный кожух, а в средней части ствола смонтирован эжектор для удаления пороховых газов. Демонтаж эжектора не требует снятия термоизоляционного кожуха. Замена ствола орудия производится без поднятия башни.

Стандартный боезапас к орудию по сравнению с танками Мк.1 и Мк.2 уменьшен до 50 выстрелов. Выстрелы хранятся в индивидуальных контейнерах, конструкция которых аналогична четырехснарядным контейнерам, применявшимся на танках предыдущих модификаций. Пять готовых к выстрелу снарядов из пятидесяти находятся в специальном магазине барабанного типа, установленном на вращающемся полике башни. Уровень защиты первых выстрелов аналогичен выстрелам, хранимым в индивидуальных контейнерах. Магазин и полуавтоматическая система подачи боеприпасов к орудию являются частью разрабатываемого автомата заряжения. Заряжающий загружает магазин боеприпасами из индивидуальных контейнеров, с помощью ножного привода выстрел поднимается, после чего вручную досылается в казенник пушки. Считается, что подобная схема позволяет достичь компромисса между относительно простым механизмом заряжания, значительно облегчающем работу заряжающего и увеличивающего скорострельность и требованием военных сохранить экипаж из четырех человек.

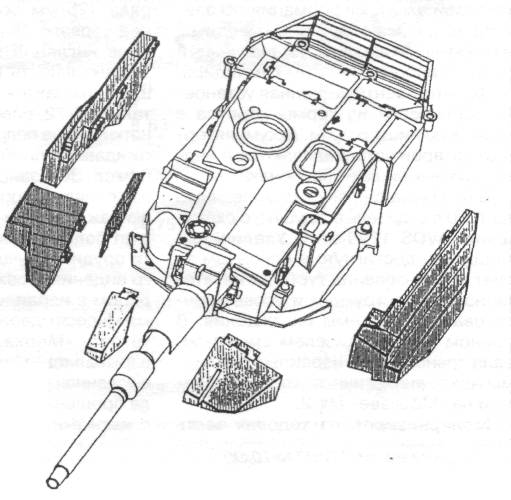

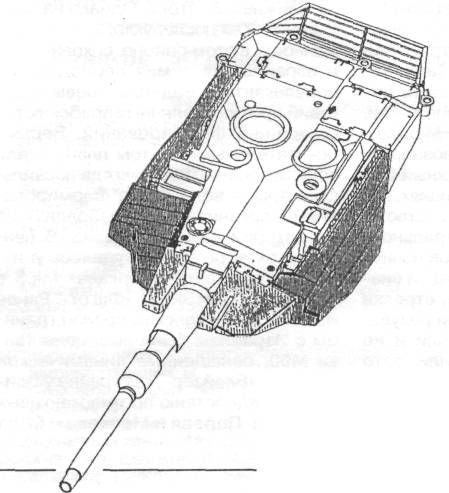

Схема установки дополнительных броневых элементов на башню "Меркавы" Мк.3
