БРОНЕТРАНСПОРТЕР «СПАРТАН» (FV.103)

Бронетранспортер «Спартан» по сравнению с танком «Скорпион» имеет более высокий и длинный корпус со скошенной передней частью. БТР вмещает семь человек: командира, механика-водителя, стрелка и четырех солдат. Компоновка МТО и отделения управления практически не отличается от компоновки аналогичных отделений танка «Скорпион». Место командира находится за местом водителя. На крыше корпуса установлена командирская башенка с пулеметом калибра 7,62 мм; углы наведения пулемета в вертикальной плоскости от -10° до +45°. У командира имеется перископический монокулярный оптический прицел. Круговой обзор обеспечивается восемью перископическими приборами наблюдения. Возможна установка бесподсветочного ночного прицела.

Справа от башенки находится люк командира десанта; рядом с люком установлены три перископических наблюдательных прибора. Солдаты десанта для обзора могут пользоваться четырьмя приборами наблюдения, два из которых размещены на левом борту, один — на правом и один в задней двери.

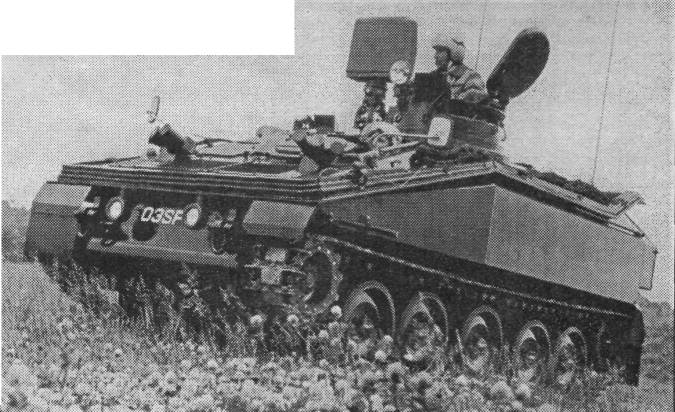

 БТР «Спартан» с РЛС разведки движущихся наземных целей ZB298

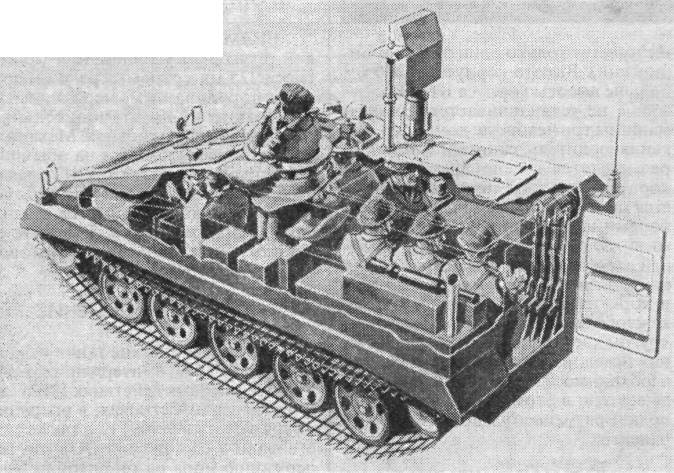

  Компоновочная схема БТР «Спартан»

Для входа и выхода солдат десанта в корпусе имеется одностворчатая дверь в кормовом бронелисте и большой двустворчатый люк в крыше корпуса.

На бронетранспортере может устанавливаться РЛС разведки движущихся наземных целей ZB298 с дальностью действия до 10 км. Антенна РЛС монтируется на крыше корпуса позади люка командира десанта. Индикатор РЛС размещается слева от командира БТР, который в данном случае выполняет еще и обязанности оператора РЛС.

Опытный образец был изготовлен в 1971 г. БТР «Спартан» поступил на вооружение британской армии в 1978 г. До 1995 г. изготовлено 960 бронетранспортеров в разных модификациях. На базе БТР создано несколько боевых машин, несущих различное вооружение, в частности, ЗРК "Джэвелин" и ПТУР "Милан". На ряде экспортных БТР устанавливались дизельные двигатели Перкинс.

ИСТРЕБИТЕЛЬ ТАНКОВ «СТРАЙКЕР» (FV.102)

Истребитель танков «Страйкер» в качестве основного вооружения имеет пять пусковых установок ПТУР ВАС «Свингфайр». Пусковые установки в боевом положении поднимаются гидроприводом на угол 35°. Горизонтальный сектор обстрела — 108° (53° влево от оси машины и 55° вправо). Дальность стрельбы — от 300 м до 4 км. Боезапас — 10 ракет, из них пять находятся в пусковых установках, пять — в бронекорпусе. Перезаряжание установок производится в ПУ, поднятых в боевое положение. В транспортном положении при опущенных ПУ истребитель танков "Страйкер" внешне практически не отличается от БТР "Спартан".

Для наведения ракет используются дневной прицел AV-43 с 10- и 1-кратным увеличением и ночной, с увеличением в 1,8 раза. У командира установлен дневной перископический панорамный прицел AV-62 с 1-и 10-кратным увеличением, оптически связанный с прицелом наводчика, что позволяет командиру давать целеуказание наводчику-оператору ПТУР.

Командирская башенка установлена на крыше корпуса за люком механика-водителя, на ней смонтирован пулемет калибра 7,62 мм. Пулемет имеет максимальный угол возвышения 45°, и из него возможно ведение огня по низколетящим воздушным целям. Боезапас пулемета — 3000 патронов. Радиостанция установлена слева от места командира. Экипаж истребителя танков — три человека: командир, механик-водитель и наводчик-оператор ПТУР.

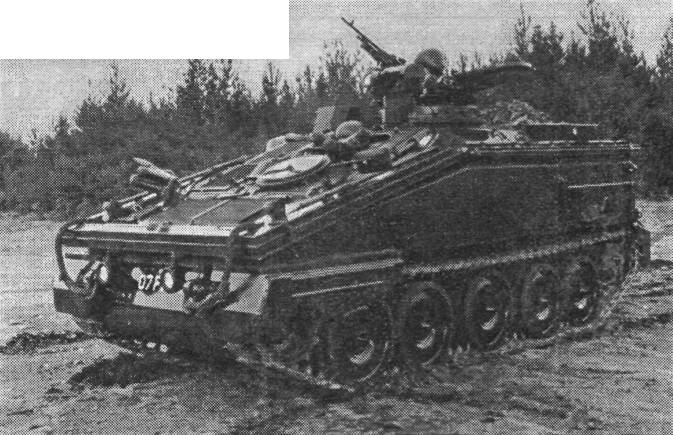

Истребитель танков «Страйкер». В походном положении машину трудно отличить от БТР «Спартан»
