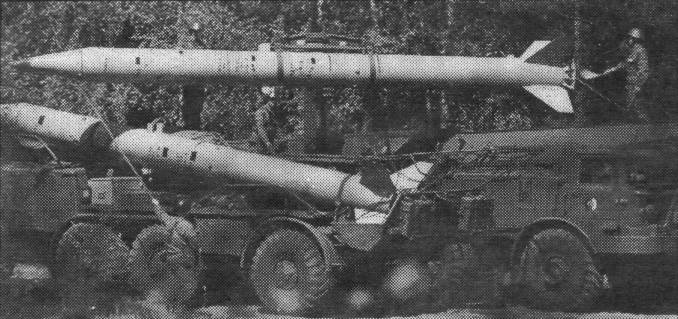

Перегрузка ракет комплекса «Луна-М» с транспортной машины 9Т29

Данные ракет типа «Луна»

•-для ракет 9М21Б, Ф, Е/9М21Б1 и Е1

Установка 9П113 могла гарантированно произвести не менее 200 пусков ракеты «Луна-М». Причем, при необходимости она могла вести огонь прямой наводкой.

Транспортно-заряжающая машина 9Т29 была создана также на шасси ЗИЛ-135ЛМ. Она перевозила три ракеты «Луна-М» любой модификации. Расчет машины состоял из двух человек.

По специальному заданию правительства в 1968 г. на основе комплекса 9К52 «Луна-М» был создан комплекс 9К52ТС, приспособленный к условиям тропического климата. При этом пусковая установка 9П113ТС и транспортная машина 9Т29ТС были доработаны для эксплуатации ракет только с фугасными боеголовками.

29.07.1966 г. вышло Постановление СМ о новой модернизации комплекса «Луна». Основной целью модернизации комплекса было увеличение точности стрельбы. Как старые ракеты 3Р-10 и 3Р-9, так и новые ракеты «Луна-М» имели круговое вероятное отклонение (КВО) от 1200 до 2000 м (на разных дальностях стрельбы). Новая ракета «Луна-3» должна была иметь КВО меньше в 1,5-2 раза. Кроме того, исключалось применение метеозондов, которые запускались перед стартом всех неуправляемых снарядов («Марс», «Филин», «Луна» и «Луна-М»), и тем демаскировали комплекс. Для повышения точности стрельбы в ракете устанавливался так называемый корректор дальности, управляющий аэродинамическими щитками.

В 1967 г. ОКБ завода «Баррикады» провело модернизацию комплекса 9К52. Новый комплекс 9К52М с пусковой установкой 9П113М мог производить пуски как ракет «Луна-М», так и ракет «Луна-3».

Однако проведенные в 1968-1969 гг. летные испытания ракет «Луна-3» дали еще большее КВО, чем у «Луны-М», то есть корректор работал неудовлетворительно. Было признано проведение дальнейших работ по усовершенствованию «Луны» нецелесообразным и принято решение для дивизионной тактической ракеты начать проектирование полномасштабной системы управления.

Таким ракетным комплексом стала «Точка», разработка которого началась в марте 1968 г. «Точка» поставила точку в развитии дивизионных тактических неуправляемых ракет.

Комплекс 9К52 широко экспортировался в различные страны мира. Комплекс «Луна-М» использовался иракской армией в ходе операции «Буря в пустыне». При объединении ГДР и ФРГ комплекс «Луна-М» со всей документацией и обслуживающим персоналом попал в распоряжение НАТО.

Данные пусковых установок

Комплексы	«Луна»	«Луна-М»	Пусковая установка 9П113 в боевом положении
Индекс ПУ	2П16	9П113
Угол ВH, град.	-;+60°	+15°;+65°
Угон ГН, град.	±5°	±7°
Дпина направляющих, мм	7710	9970
Расстояние от грунта до оси цапф качающейся части, мм	1635	-
Габариты установки, мм:
длина	—	10690
ширина	3140	2800
высота с ракетой	—	3350
высота без ракеты	—	2860
Ширина колеи, мм	—	2300
Клиренс, мм	370	около 500
Вес шасси, кг	11519	около 10500
Вес качающейся части без ракеты, кг	1494	-
Вес артиллерийской части с ракетой, кг	5548/5433*	—
Вес всей установки, кг:
без ракеты	15 080/15077*	14 890
с ракетой	17 367/17 252*	17560
Мощность двигателя, л. с.	235	360
Скорость возки с ракетой км/час:
по бездорожью	—	20
по грунтовой дороге	16-18	40
по шоссе	40	60
Время пуска, мин:
из походного положения	7	10
из боевого положения (готовность № 2)	5	7
Расчет, чел.	11	7
Запас хода по шоссе (по контрольному расходу топлива), км	—	650

* - с ракетой ЗР10/3Р9
