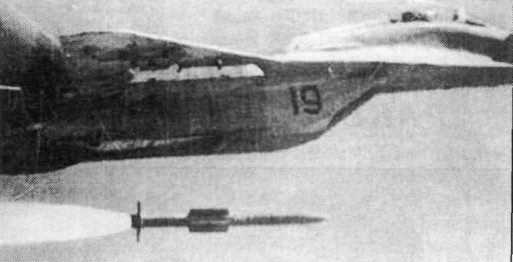

Ракета РВВ-АЕ под крылом МиГ-29

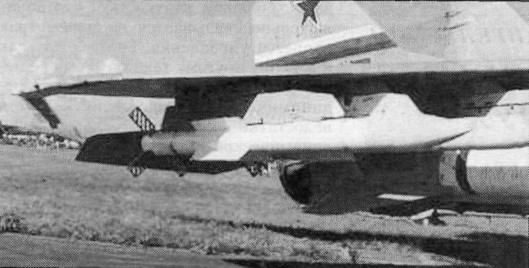

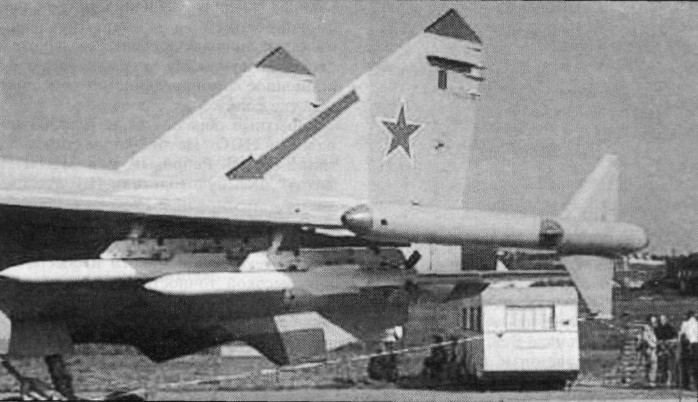

Ракеты РВВ-АЕ под крылом МиГ-31М

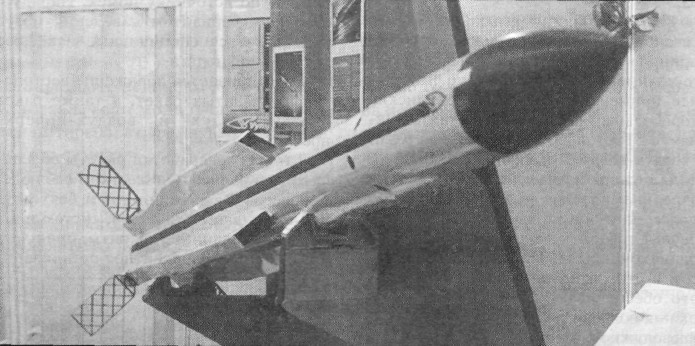

РАА-АЕ-ПД с комбинированным ракетно-прямоточным двигателем

Конструктивно ракета состоит из пяти отсеков, связанных пакетами клиновых прижимов. Первый отсек образует ГСН, во втором последовательно расположены активный лазерный взрыватель с параметрами, адаптивно перестраиваемыми по отношению к размерам цели, контактные датчики, автопилот. Третий отсек представляет собой стержневую боевую часть, внутри которой в передней части установлен предохранительно-исполнительный механизм. При подрыве боевой части образуется сплошное кольцо стержней с микрокумулятивными элементами. Радиус поражения равен 7 м. Четвертый отсек образован однорежимным РДТТ. В хвостовом отсеке вокруг удлиненного сопла перед блоком рулевых машин размещается тепловая электрическая батарея.

Ракета поставляется в полностью собранном состоянии.

Пуск ракет обеспечивается с рельсовых АПУ-170 и катапультных АКУ-170.

Начиная с мая 1984 г. ракета проходила летные испытания в составе вооружения самолета МиГ-29 № 919. В 1984 г. новую ракету запустили в серийное производство. Государственные испытания завершились в 1991 г., а 23 февраля 1994 г. ракету официально приняли на вооружение.

Пуск РВВ-АЕ	Головка самонаведения РВВ-АЕ

В девяностые годы ракета неоднократно демонстрировалась на международных выставках. Зарубежные специалисты обозначили ракету условным индексом АА-12.

Несколько уступая AMRAAM по массогабаритным характеристикам, РВВ-АЕ превосходит ее по дальности и вероятности поражения.

Заявлены и усовершенствованные варианты ракеты. В одном из них увеличена дальность захвата и повышена помехозащищенность ГСН, увеличена вероятность поражения цели на сверхмалых высотах, обеспечивается управляемость на углах атаки до 40°.

Более существенные отличия от штатного варианта предусмотрены на ракете РАА-АЕ-ПД с комбинированным ракетно-прямоточным двигателем, применение которого призвано существенно увеличить дальность на малых высотах за счет многократного повышения удельного импульса по сравнению с обычным твердотопливным двигателем. При этом удлиненные воздухозаборники прямоугольного сечения выполняют роль крыльев размахом 0,39 м. Размах рулей увеличен до 0,82 м. Стартовая масса ракеты возросла до 225 кг, длина до 3,7 м.

На базе твердотопливной ракеты класса "воздух-воздух" РВВ-АЕ спроектирована зенитная ракета, отличающаяся от прототипа увеличенным диаметром РДТТ.
