Ракета РВ-АЕЕ
Разработка ракетного вооружения для советских истребителей четвертого поколения завершилась уже после запуска в серию не только МиГ-29, но и Су-27.
К этому времени уже наметились основные черты технического облика истребителей пятого поколения и, что не менее важно, в США началась практическая реализация программы создания для них первой ракеты средней дальности с активной радиолокационной ГСН - AMRAAM (AIM-120A).
Конструктивное совершенство Р-27 с реализацией схемы "утка" без применения элеронов было достигнуто использованием рулей большего размаха. В результате затруднялось размещение значительного боекомплекта ракет на внутренней подвеске, более предпочтительной для снижения радиолокационной заметности носителя и рассматривавшейся в качестве основной для самолетов пятого поколения. AMRAAM оказалась компактней и вдвое легче Р-27Э. Масса новой американской ракеты была на треть меньше "Сперроу".
Поэтому с начала восьмидесятых годов в Советском Союзе было развернуто проектирование ракеты средней дальности массой не более 160... 165 кг, оснащенной активной радиолокационной ГСН. Ракета должна была сопрягаться с новыми РЛС, разрабатывавшимися для Су-27М и МиГ-29М. Советская ракета, впоследствии представлявшаяся на многочисленных выставках как РВ-ААЕ, внешне отличалась от AMRAAM, в основном решетчатыми рулями, впервые примененными на ракете "воздух-воздух".
Опытно-конструкторская разработка ракеты велась объединенным коллективом конструкторов "Вымпела" и "Молнии" во главе с Г.А. Соколовским под непосредственным руководством В.А. Пустовойтова. Завершена работа под руководством В.Г. Богацкого, в настоящее время - главного конструктора.
Взамен традиционных для отечественных ракет треугольных крыльев приняли трапецевидные крылья малого удлинения - "пилонов", по типу ранее применявшихся на американских корабельных зенитных ракетах, начиная с "Тартар". Уникальной для ракет "воздух-воздух" особенностью РВ-ААЕ являлись раскрываемые решетчатые аэродинамические рули. В сложенном положении они не выступают за поперечные габариты ракеты, определяемые размахом крыла. Наряду с малым весом и относительно небольшой длиной это обеспечивает возможность размещения большого числа ракет в внутрифюзеляжном отсеке вооружения перспективного истребителя. Кроме того, за счет малой хорды такого руля шарнирный момент мал и слабо зависит от скорости и высоты полета, а также от угла атаки. Потребный момент не превышает 1,5 кГм, что позволило применить для отклонения рулей малогабаритные и легкие электрические рулевые приводы. Рули сохраняют эффективность на углах атаки до 40°, обладают большой жесткостью, что положительно сказывается на параметрах процесса управления. Разумеется, как и всякому другому техническому решению, использованию решетчатых аэродинамических рулей свойственны и недостатки - несколько большее аэродинамическое сопротивление и увеличенная эффективная поверхность рассеяния, что, впрочем, в какой-то мере компенсируется сложенным положением рулей, способствующим размещению ракет на носителе при внутрифюзеляжной и контейнерной подвеске.
На ракете применена комбинированная система управления, обеспечивающая инерциальное наведение с радиокоррекцией на основном участке полета и, впервые в советских ракетах "воздух - воздух", активное радиолокационное самонаведение на конечном участке сближения с целью.
Опытные образцы ГСН разрабатывались в НПО "Исток" коллективом во главе с С,И. Ребровым и в МННИИ "Агат", под руководством И.Г. Акопяна.
В состав ГСН входит моноимпульсный пеленгатор и ЭВМ. Для повышения помехозащищенности и обеспечения высокой точности наведения реализована пространственно-временная обработка сигнала, калмановская фильтрация, непрерывное решение кинематических уравнений с возможностью поддержания процесса наведения при временных срывах автосопровождения цели. Возможна работа в пассивном режиме по источнику помех. Наряду с основным вариантом наведения могут реализоваться специальные навесные траектории полета.
Обеспечивается поражение вертолетов и крылатых ракет, а также ракет "воздух-воздух" и "воздух-поверхность".
Так как разработка ракеты обеспечивалась только при жестком соблюдении весовой дисциплины и безусловной вписываемости узлов, систем и агрегатов в заданные габариты, пришлось пойти на беспрецедентное организационное решение. Так называемый "директивный" чертеж ракеты был не только согласован основными соисполнителями работ, но и утвержден лично министром авиапромышленности.

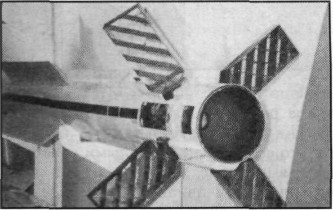

Решетчатые аэродинамические рули на РВВ-АЕ

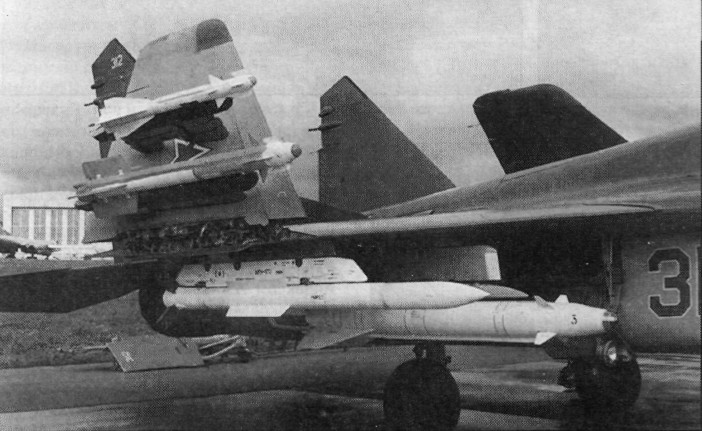

РВВ-АЕ

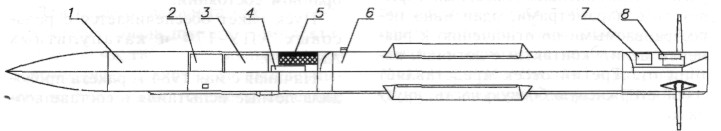

1- ГСН, 2 - лазерный взрыватель, 3 - автопилот, 4 - ПИМ, 5 - боевая часть, 6 - двигатель, 7 - тепловая электрическая батарея, 8 - электрический рулевой привод
