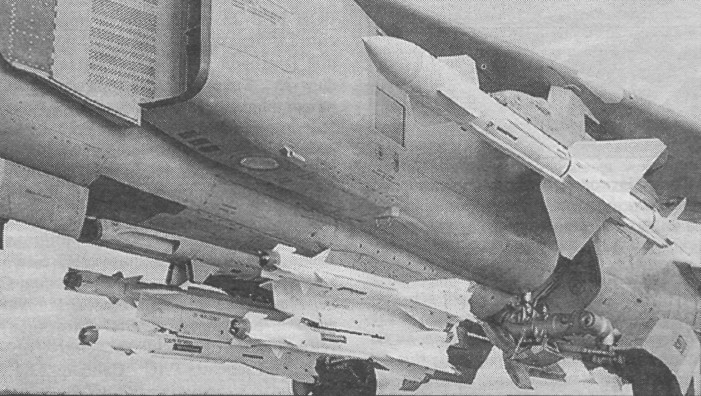

Ракета Р-23Р и ракеты Р-60

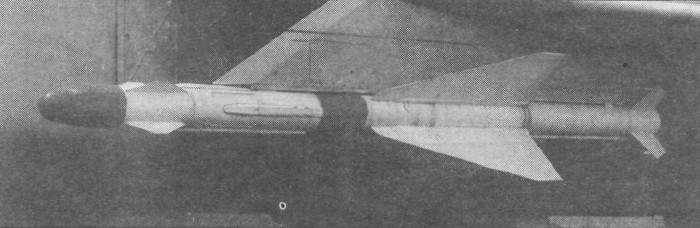

Р-23Р

Р-23Т

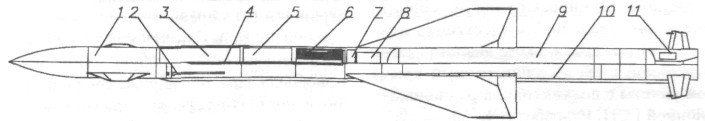

1 - ГСН, 2 - приемная антенна РВ, 3 - радиовзрыватель, 4 - передающая антенна РВ, 5 - автопилот, 6 - боевая часть, 7 - турбогенератор, 8 - газогенератор, 9 - двигатель, 10 - газовод, 11 - рулевой привод

Впервые в нашей стране для бортовой аппаратуры ракеты создавалась специальная элементная база - плоские микромодули.

Ранее, при использовании импульсных РЛС для исключения "ослепления" головки самонаведения приемный тракт ГСН отключался на временной интервал посылки импульса самолетным локатором. Для этого на борт ракеты от самолетной РЛС поступал сигнал синхронизации. Для РЛС "Сапфир-23" в дальнейшем приняли другие принципы взаимодействия с ГСН, предусматривающие захват цели на автосопровождение ГСН в полете, после смещения самолетной РЛС в заднюю полусферу ракеты. Однако, это техническое решение было принято не сразу и, как говорится, не от хорошей жизни. С учетом поляризации излучения самолетной РЛС потребовалось также обеспечение постоянной ориентации ракеты по крену. Ракета не могла проворачиваться относительно продольной оси, что привело к отказу от схемы с использованием роллеронов. В результате конструкция ракеты была радикально переработана, при этом для К-23 приняли нормальную аэродинамическую схему.

Ракета для МиГ-23 создавалась в двух вариантах: "изделие 340" с "радийной" ГСН разработки НИИ-339 и "изделие 360" с тепловой головкой самонаведения ТГС-23, проектировавшейся в ЦКБ-589.

Как и при разработке комплекса с К-80, для отработки самолетной РЛС и аппаратуры самонаведения создали летающую лабораторию, переоборудовав Ту-110 №5511. Правда, на этот раз пассажирский лайнер уже не дооборудовался для проведения реальных пусков ракет. В дальнейшем к отработке привлекли и летающую лабораторию на базе Ту-104.

Новизна технических решений по радиолокатору "Сапфир-23" определила сложность его отработки, что привело к многократным сдвигам установленных сроков завершения работ. Не помогло и отстранение от должности ряда ответственных лиц - директора НИИ-339 М. Комиссарова в 1967 г., его приемника Я. Павлова. В 1969 г. аналогичная судьба постигла и главного конструктора РЛС Кунявского, многие годы являвшегося главным идеологом разработки принципиально новых РЛС, который в конечном счете был вынужден перейти в НИИ-2 Минавипрома (ныне - ГосНИИАС). Позднее НИИ-339, получивший к тому времени новое название НИИ радиостроения (НИИР), объединили с НИИ приборостроения (НИИП), образовав НПО "Фазатрон". Во главе объединения поставили руководителя НИИП - Ю.Н. Фигуровского. Работы по "Сапфиру-23" возглавил В.К. Гришин.

Все это не могло не сказаться на сроках отработки ракет. Однако, несмотря на переход на новую общую компоновочную схему К-23, к середине шестидесятых годов процесс ее создания опережал ход разработки самолета.

Летная отработка ракет - от баллистических пусков до управляемых - началась на МиГ-21 еще за пару месяцев до первого полета МиГ-23 с крылом изменяемой стреловидности. Через год перешли к пускам с МиГ-23. Однако, если работы по "тепловой" ракете мало зависели от бортовой электроники самолета, то отработку "радийной" ракеты можно было провести в должном объеме только после доведения радиолокатора "Сапфир-23" до работоспособного состояния.

В ходе пусков с МиГ-23 проявилось уже упомянутое "достартовое ослепление" ГСН ракеты, не проявившееся в полной мере в полетах летающих лабораторий на базе туполевских лайнеров с более отдаленным расположением самолетного радиолокатора относительно головок самонаведения, размещенных в специальных подкрыльевых контейнерах. Выявившаяся явная неработоспособность ГСН рассматривалась комиссией во главе с П.С. Плешаковым. Ситуация грозила снятием с должности главного конструктора радиолокационной ГСН Е.И. Геништы. В этой обстановке и было принято новаторское решение - перейти к захвату цели ГСН в полете, после старта с носителя. Первый пуск по этой схеме провели в последние дни 1970 г.
