8.   Неравномерное распределение воздуха воздушными дефлекторами, устанавливаемыми на цилиндры моторов, собираемых на контрольное испытание и ведущее к неравномерным тепловым деформациям цилиндров.

9.  Завышенные перекосы отверстий в главном шатуне под пальцы прицепных шатунов и фланца крепления цилиндров к зеркалу цилиндра, нарушающее движение поршня по рабочей поверхности цилиндра.

10.   Осушающее действие маслосборных колец, расположенных в 4-й канавке поршня.

11.   Повышенное содержание в масле бензина.

12.   Возможность дымления цилиндров, если на них отсутствует уступчатая выработка, от неравномерной затяжки цилиндровых гаек.

13.   Режущее действие 1-го поршневого кольца имеющего острую рабочую кромку и работающего по сравнению с другими кольцами в наиболее трудных условиях.

14.  а) Раструб, получающийся в верхней части гильзы в результате тепловой деформации цилиндра и усугубляющий режущее действие 1-го газоуплотнительного кольца.

б) Отрывание 1-го газоуплотнительного кольца от профиля рабочей поверхности на кривизне, образующей тепловой раструб в верхней части гильзы цилиндра.

ПРОВЕДЕННЫЕ ОПЫТНЫЕ РАБОТЫ

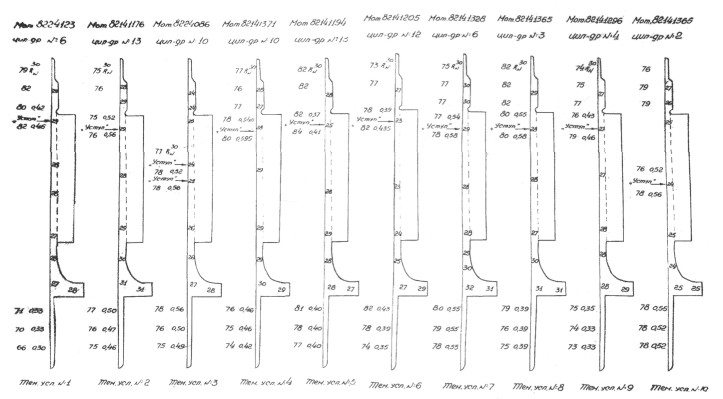

1. Для определения равномерности по длине и окружности рабочей поверхности цилиндров глубины и твердости азотированного слоя были подвергнуты металлографическому исследованию ряд новых цилиндров, снятых с моторов по наличию уступчатой выработки.

Металлографическим анализом установлено, что все вновь выпускаемые цилиндры, а также 70% цилиндров с уступчатой выработкой имеют глубину и твердость азотированного слоя по длине и окружности зеркала, вполне соответствующие техническим условиям.

Но, тем не менее, на всех исследуемых образцах обнаружено, что непосредственно в месте уступчатой выработки, толщина азотированного слоя и твердость поверхности, не выходя из пределов технических условий, все же несколько ниже, чем в точках лежащих до и после выработки. Обычно уменьшение толщины слоя соответствует величине порядка 0,02-0,05 мм, а уменьшение твердости достигает 2-х единиц.

Рис. 1

Рис. 2

Факт уменьшения в месте уступчатой выработки толщины и твердости азотированного слоя свидетельствует о том, что кольцевая выработка есть не что иное, как местный износ рабочей поверхности.

Для дополнительного подтверждения влияния на образование уступчатой выработки неравномерной глубины и твердости азотированного слоя, в период наибольшего подъема дефекта было проведено контрольное испытание 10 моторов АШ-82ФН, с цилиндрами, изготовленными под строгим технологическим наблюдением.

Результат испытания оказался неудовлетворительным, так как 2 мотора было снято с испытания по дымлению 5-ти цилиндров, из которых 4 цилиндра имели уступчатую выработку. Таким образом, указанным испытанием удалось установить, что параметры глубины и твердости азотированного слоя основной причиной, вызывающей уступчатую выработку, не являются.

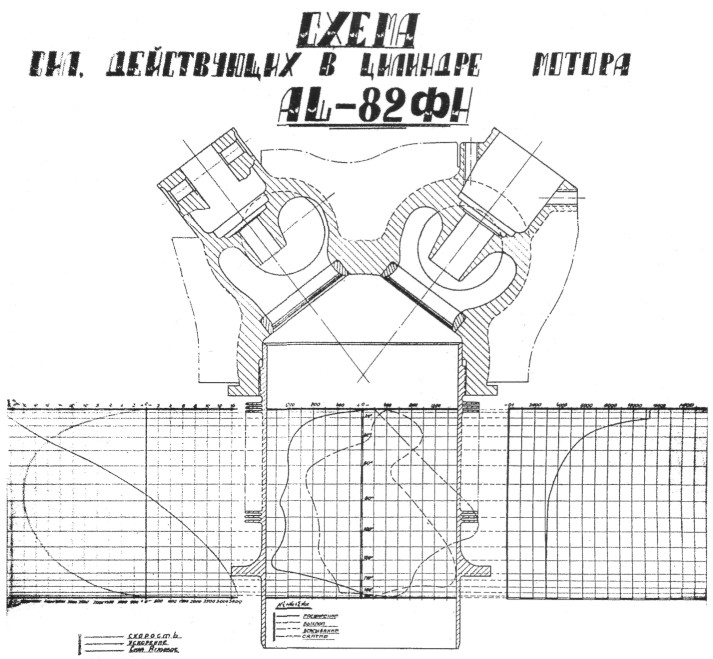

2. Проверка мнения появления уступчатой выработки вследствие распора силами газов верхнего поршневого кольца в такте расширения была произведена построением схемы сил, действующих в цилиндре мотора АШ-82ФН.
