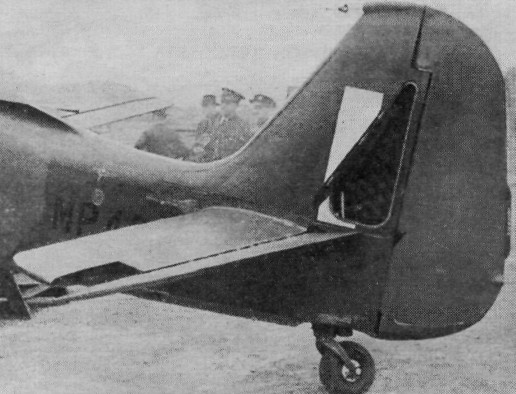

Оперение FW 190. Открыт инспекционный лючок	Выхлопные патрубки двигателя

FW-190 представляет собой очень небольшой компактный аэроплан. При осмотре становится очевидным, что самолет проектировала великолепная команда конструкторов планера, двигателя и бортовых систем. Все системы, исключая тормоза колес и изменение шага винта, имеют электроприводы. Тормоза и механизм изменения шага винта - гидравлические. Электрооборудование - качественное и надежное, немцы в последние годы зарекомендовали себя в этой области настоящими мастерами.

С аэродинамической точки зрения FW 190 является свободнонесущим низкопланом с трапециевидным крылом. Двигатель BMW-801D очень незначительно выступает за переднюю кромку крыла. Двигатель прост в обслуживании, за исключением инспекционных осмотров, которые должны проводиться через каждые 10 часов наработки. Осмотр всех агрегатов двигателя затрудняется плотной компоновкой моторного отсека.

В целом аэродинамика самолета плоха. Максимальное по площади сечение фюзеляжа сильно смещено вперед. Ничего общего с каплеобразной аэродинамикой американских истребителей с двигателями воздушного охлаждения самолет FW-190 с аэродинамической точки зрения не имеет. Отделка планера очень грубая, особенно в части стыков панелей обшивки и амбразур под стволы пушек и пулеметов. Сравнивать ее с отделкой серийных британских истребителей просто не имеет смысла.

Конструкция самолета производит хорошее впечатление. Как ни странно, фюзеляж представляет собой цельную конструкцию.

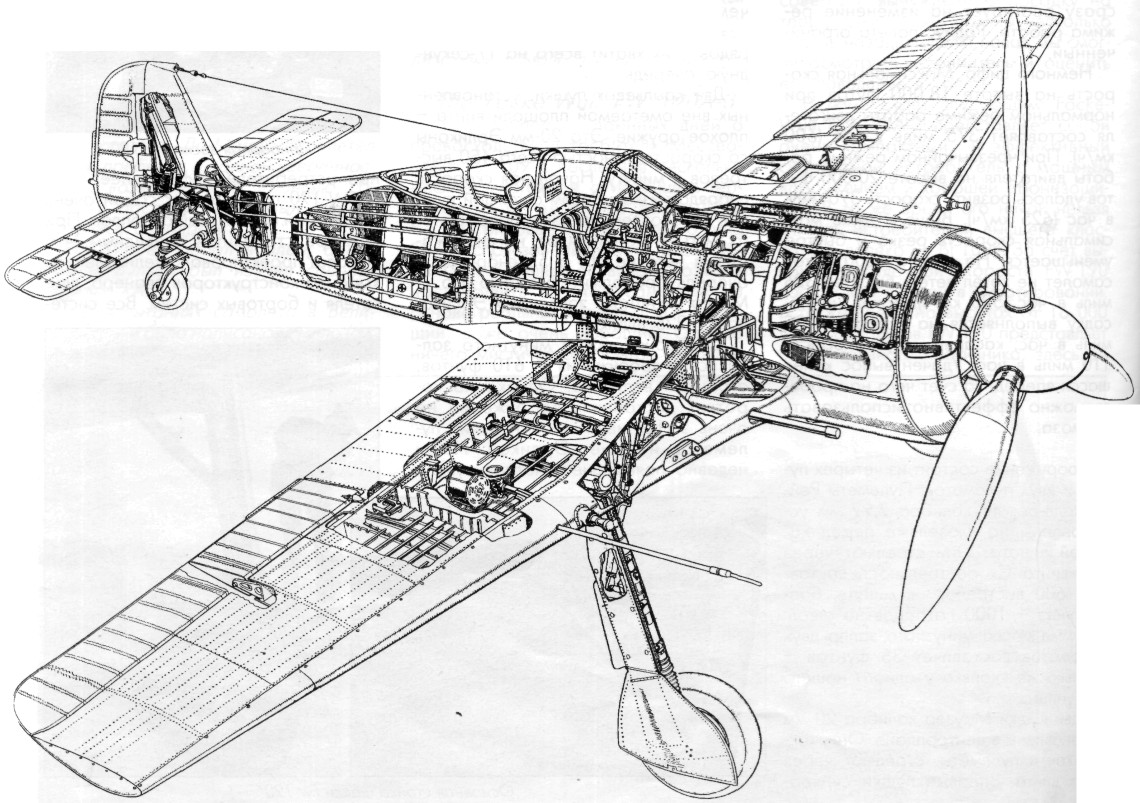

Компоновка FW 190, составленная после изучения машины Фабера
