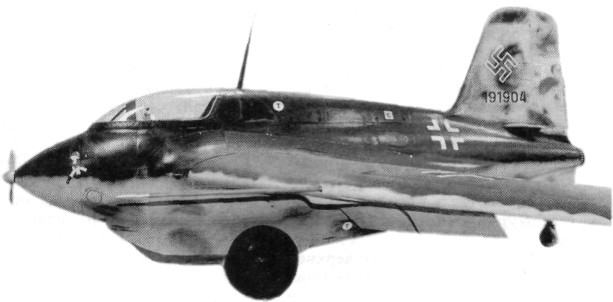

ИСТРЕБИТЕЛЬ Me 163В "КОМЕТА"

Первоначально для обозначения боевого самолёта хотели использовать литеры Li 163S (S- значит серийный), но затем снова вернулись к Me 163. Внешне Me 163B и 163А похожи, но конструкция их совершенно разная. В основу боевого варианта был положен новый двигатель Вальтера R II-211 VI (HWK 109-509A - по системе обозначений, принятой в Министерстве авиации), работающий по "горячему циклу" и имеющий регулируемую тягу в диапазоне от 0,98 кН (100 кгс) до 1,47 кН (1500 кгс). При максимальной тяге Вальтер обещал расход топлива порядка 2,5-3 кг/с. Исходя из этого, Липпиш проектировал самолёт на 12 минут моторного полёта: 3 минуты на полной тяге - взлёт и набор высоты и 9 минут на уменьшенной тяге - выполнение атаки и крейсерский полёт. Практика показала, что расход топлива оказался значительно больше, что породило множество проблем в разработке и эксплуатации Me 163B.

Техническое описание Me 163B

При компоновке самолёта необходимо было обеспечить постоянство центровки при выработке топлива и расходовании боеприпасов. Для этого основной бак с окислителем ("состав Т"), ёмкостью 1040 л, разместили в фюзеляже, в районе ЦТ. Для сохранения центровки, при выработке окислителя, два бака по 60 л сместили вперёд и разместили в кабине, по бортам фюзеляжа. Весь запас горючего ("состав С") разместили в крыльях, т.е. распределили по размаху, а не по длине самолёта, что так же способствовало сохранению центровки при расходовании компонентов. Каждое крыло имело перед лонжероном бак ёмкостью 73 л, а после лонжерона - 177 л. Так как компоненты топлива были опасными агрессивными жидкостями, то для их хранения нужны были баки из специальных материалов. Для перекиси водорода лучше всего подходил чистый алюминий (из него и сделали баки), а для горючего - стекло. Но из стекла бак сделать сложно, поэтому применяли стальные эмалированные баки со стеклянным покрытием. По такой же технологии изготавливались соответствующие трубопроводы.

Фюзеляж самолёта имел веретенообразную форму, которой верхний гаргрот и подфюзеляжная балка придавали овальное поперечное сечение. В процессе эксплуатации фюзеляж мог расстыковаться на две части, что обеспечивало доступ к силовой установке. В носовой части фюзеляжа располагались отсек оборудования, кабина пилота, бак окислителя и посадочная лыжа. Основой силового набора носовой части являлась мощная подфюзеляжная балка и четыре силовых шпангоута. Материал носовой части - дюраль. К подфюзеляжной балке крепились посадочная лыжа и три из четырёх силовых шпангоутов. Первый силовой шпангоут являлся передней стенкой кабины и служил для крепления носового броневого конуса. Силовой шпангоут номер 4 служил противопожарной перегородкой между кабиной и баковым отсеком. На нём крепились основные узлы навески крыла, средняя качалка лыжи и бронеплиты для защиты пилота. На силовом шпангоуте номер 7 находились узлы крепления задней стенки крыла. Силовой шпангоут номер 8 служил для крепления двигателя и стыковки с хвостовой частью фюзеляжа. Обшивка носовой секции была несущей.

Носовой конус был выполнен из броневой стали толщиной 15 мм. Лично мне такое решение нравится: хотя конус весит больше, чем плоская бронеплита, однако большие углы встречи пуль и снарядов увеличивают вероятность рикошета, что усиливает защиту пилота. Под носовым конусом размещались основные блоки самолётного оборудования.

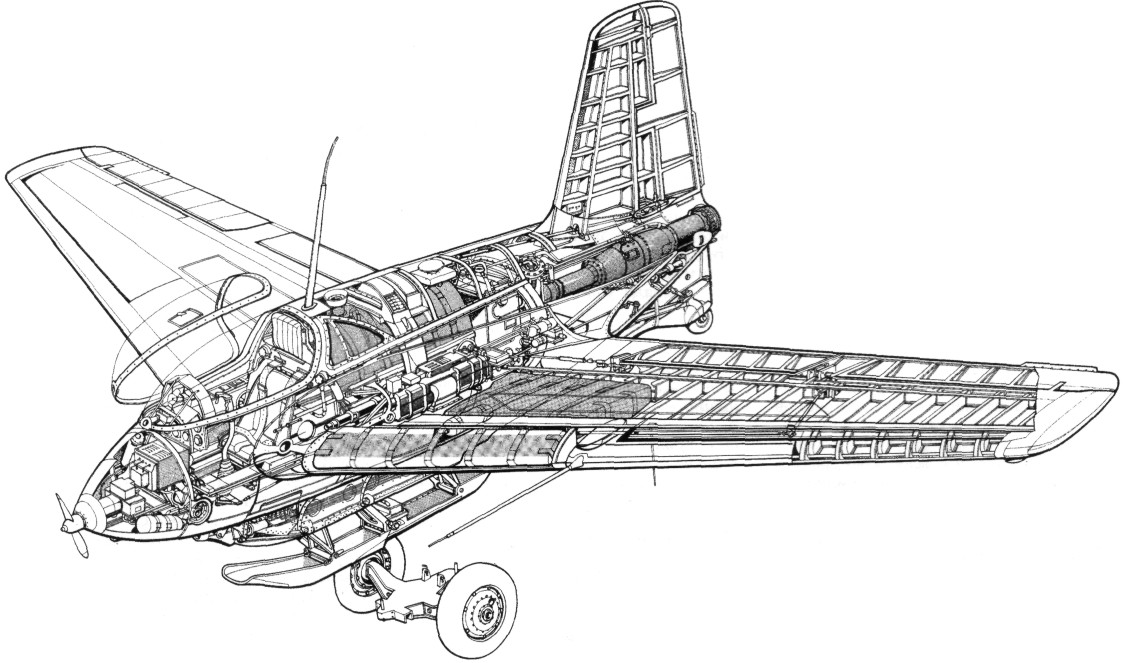

Компоновочная схема Me 163
