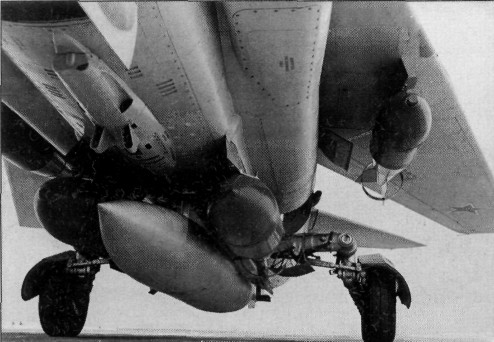

Подвеска бомб ФАБ-500М-62 и подфюзеляжного бака ПТБ-800	Скошенная носовая часть МиГ-23Б обеспечивала отличный обзор

В состав вооружения самолета входил практически весь арсенал тогдашних авиационных средств поражения наземных целей - от пушки до ядерных бомб и управляемых ракет. На МиГ-23Б сохранялась двухствольная подфюзеляжная пушка ГШ-23Л с боекомплектом 200 патронов. Пушка являлась достаточно эффективным оружием, при небольшой собственной массе в 50 кг обладавшим скорострельностью до 3200 выстр./мин. и обеспечивавшим десятикилограммовый секундный залп. ГШ-23Л могла использоваться не только в борьбе с легкоуязвимыми целями - ее 180-г снаряды пробивали броню до 15 мм, поражая БТР и БМП (для сравнения: американские авиационные пушки при стандартном калибре в 20 мм вели огонь 100-г снарядами). Предусматривалась также подвеска еще двух таких пушек в унифицированных пушечных контейнерах УПК-23-250 с боезапасом по 250 патронов.

Неуправляемые ракеты типа С-5 калибра 57 мм могли применяться из 16- и 32-зарядных блоков УБ-16-57УМП и УБ-32А, которых самолет мог нести до четырех штук. 57-мм ракеты предназначались не только для поражения наземных, но и воздушных целей. По замыслу, залп нескольких десятков ракет градом мог накрыть самолет противника даже на предельных дальностях, надежно поражая цель типа истребитель даже одним попаданием полуторакилограммового заряда. На узлах под крылом и фюзеляжем самолета могли подвешиваться до четырех тяжелых НАР С-24 калибра 240 мм и массой 235 кг. С-24 комплектовались как механическим ударным взрывателем В-24А, так и радиовзрывателем РВ-24 "Жук", подрывавшим ракету над целью, что значительно повышало эффективность воздействия - фугасный удар и тысячи осколков поражали цель сверху. В то же время на МиГ-23Б не предусматривалось использование управляемых ракет "воздух-воздух". Как было сочтено, для "ударного бомбардировщика" борьба с воздушными целями не является приоритетной, а для самообороны будет достаточно пушки и НАР. В таком виде самолет проходил испытания и был принят на вооружение. Лишь впоследствии заказчик пришел к выводу о необходимости вооружения самолета этого класса ракетным оружием ближнего боя, существенно расширявшим его возможности как в оборонительном бою, так и при использовании в качестве истребителя.

Самолет мог нести до 3000 кг бомб, однако уже при разработке машины конструкторы группы вооружения обнаружили, что их размещение на "двадцать третьем" является нелегкой задачей. Подвеска вооружения, в первую очередь, бомбового, стала в буквальном смысле узким местом: имевшихся четырех точек размещения оружия для ударного самолета было явно недостаточно (даже предварительные эскизы предусматривали 6-8 узлов подвески). Возникла проблема: где оборудовать дополнительные держатели. Бомбы и блоки следовало разместить поближе к центру тяжести (ЦТ), чтобы их разгрузка не сказывалась на центровке самолета. Однако под крылом "лишние" узлы просто некуда было пристроить.

Незанятым местом оставалась хвостовая часть, где за нишами основных стоек шасси и пришлось изыскивать возможность обустройства бомбодержателей.

Решение было вынужденным - все же узлы здесь оказывались вынесенными почти на три метра от ЦТ, из-за чего они, во избежание задней центровки, могли загружаться только вместе с передними держателями, но иного выхода не нашлось было.

При проработке конструкции узла задача осложнялась тем, что хвостовая часть фюзеляжа в этом месте не несла силовых шпангоутов или балок, достаточно мощных для установки держателей с массивными боеприпасами. Пришлось прибегнуть к нетрадиционному решению, оформив в нужном месте панели в виде мощных литых крышек из алюминиевого сплава, которые крепились к поясам шпангоутов на множестве винтов и выполняли роль держателей, несших сами замки ДЗУ-1 под бомбы весом до 250 кг (из опасений за центровку "пятисотки" вешать не решились). Под крышками находились агрегаты гидросистемы, для доступа к которым те могли открываться на шарнирах (естественно, при отсутствии подвесок). Импровизированный характер конструкции подчеркивался и подводом электроарматуры управления к задним узлам: если у "нормальных" держателей кабеля и разъемы электропиротехнического взведения взрывателей монтировались внутри их балок-корпусов, то здесь им места не нашлось и понадобилось выводить разъемы электроцепей наружу через лючки в борту самолета, причем при подвеске и в полете они оставались открытыми и фиксировались в распахнутом положении.

По опыту локальных конфликтов выявилось, что многие боевые задачи требуют использования не только тяжелых боеприпасов (при всей мощи те обладали ограниченным радиусом поражения). Чаще целесообразным было применение большого количества бомб среднего и небольшого калибра, которые бы обеспечили поражение протяженных и площадных целей - рассредоточенных сил противника, боевых порядков и колонн на марше, стоянок и складов, которые требовалось засыпать градом осколочных и фугасных авиабомб. Впечатляющие картины американских бомбардировок Вьетнама и ударов израильской авиации на Ближнем Востоке подтверждали, что ударный самолет должен нести, по возможности, большее число авиабомб - не менее 6-8 "пятисоток" и до 18-20 бомб стокилограммового калибра.

Дополнительные возможности предоставляли многозамковые балочные держатели, разработка которых началась в 1967 году в ответ на требование увеличить число бомб на самолетах. На МиГ-23Б использовались держатели МБДЗ-У2Т-1 под бомбы калибра до 500 кг (вариант отработанных на МиГ-25РБ) и МБД2-67У для бомб калибра 100 кг. МБД позволяли загрузить каждую точку, в пределах ее грузоподъемности, максимальным количеством бомб: так, типовой для истребителя-бомбардировщика держатель 3-го класса грузоподъемности вместо одной бомбы в 500 кг с применением МБД2-67У мог нести до четырех "соток" или по две "пятисотки" на МБДЗ-У2Т-1. МиГ-23Б получил возможность использовать до четырех "малых" МБД под крылом и фюзеляжем, поднимая с их помощью до 18 стокилограммовых бомб, а с установкой двух подкрыльевых "больших" балок самолет загружался шестью пятисоткилограммовыми бомбами.
