Бортовой номер "321" имел оригинальную контрастную окраску

МиГ-23Б первый прототип "борт 321"

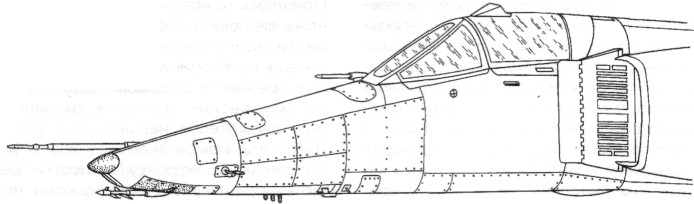

МиГ-23Б

Крыло изменяемой стреловидности управлялось ручкой, установленной возле РУДа в кабине, с помощью специальной системы поворота крыла СПК-1А, в которую входил гидравлический мотор ГПК-1А и винтовые преобразователи ВП-23, и могло устанавливаться в трех фиксированных положениях - 16°, 45° или 72° по четверти хорды. При изменении стреловидности с 72° до 16° размах крыла увеличивался почти вдвое, площадь возрастала с 34,16 м² до 37,27м², а удлинение - с 1,48 до 5,26. Соответственно, повышалось аэродинамическое качество "прямокрылого" самолета и его взлетно-посадочные характеристики. Крыло II редакции оборудовалось узлами подвески дополнительных топливных баков, пилоны которых крепились к нервюрам №2 подвижных консолей. При подвеске всех трех ПТБ-800 (фюзеляжного и двух крыльевых) запас топлива увеличился в полтора раза, а дальность возрастала почти на 40% (часть "съедала" сама подвеска, увеличивавшая массу самолета и сопротивление). Пилоны имели жесткое крепление с помощью рым-болтов и были неповоротными, из-за чего в систему поворота крыла включалась блокировка при их подвеске, препятствовавшая складыванию консолей. После выработки топлива ПТБ можно было сбросить вместе с пилонами, расфиксировав крыло перед атакой или для разгона.

Первая опытная машина еще не несла большей части оборудования и служила, в первую очередь, для подтверждения самой концепции и заложенных решений. Второй и третий самолеты (бортовые номера 322 и 323) оснащались комплектным оборудованием, включая комплекс КН-23 и лазерный дальномер "Фон". Масса самолета росла, и сохранение удельной нагрузки на крыло становилось лимитирующим фактором.

Самолет оборудовали комплексной системой управления, значительно повысившей безопасность полета и обеспечившей высокую эффективность боевого применения за счет повышения точности управления на всех этапах полета и облегчения условий работы летчика. Система включала в себя системы ручного и автоматического управления САУ-23Б, комплекс навигации КН-23, прицельный комплекс "Сокол-23С" (С-23), систему индикации и радиовысотомер РВ-5Р. В состав "Сокола" вошли прицел ПБК-3-23С, оптическая головка С-17ВГ прицела АСП-17 с пультом управления и лазерный дальномер "Фон".

"Фон", разработанный в московском ЦКБ "Геофизика", являлся новинкой в прицельной аппаратуре, обеспечивая лучшую, нежели радиодальномеры, точность определения дальности до цели - важнейшего параметра при решении прицельной задачи. Лазерный дальномер (или, как его тогда называли, оптический квантовый локатор), сопряженный с прицелом, выдавал на его вычислитель текущее значение дальности, бравшееся за основу при бомбометании, стрельбе и пуске ракет. В качестве передатчика использовался квантовый генератор, приемника - фотодиод на основе кремния. Наклонная дальность до наземной цели могла определяться в диапазоне от 400 до 5000 м и вычислялась по разнице во времени между моментом излучения и приемом светового импульса. Подвижное зеркало "Фона", связанное с автоматикой прицела, отслеживало угол визирования подвижной марки и его луч синхронно следовал вместе с маркой, отклоняясь на угол от 0° до -17°.

При атаке "Фон" включался за 5-10 сек до начала прицеливания, а через полминуты после совмещения прицельной марки с целью автоматически выключался, излучая за это время 32 импульса с частотой повторения 1 Гц. Лазерный дальномер был весьма эффективным устройством, однако, как и все оптические устройства, обеспечивал выполнение задачи преимущественно в ясную погоду при метеорологической видимости не менее 10 км, в то время как туман, дождь и снег (и, особенно, пыль или дым) значительно поглощали луч и затрудняли работу "Фона".
