Настало время посмотреть на ТБ-3 поближе. Как уже говорилось, он являлся цельнометаллическим свободнонесущим четырехмоторным монопланом с нижним расположением крыла и неубирающимся шасси. Почти вся конструкция выполнялась из кольчугалюминия (дюраля). Из стали делали узлы шасси, костыль, подмоторные рамы и еще несколько ответственных узлов.
Фюзеляж имел переменное по длине поперечное сечение. В передней части прямоугольный, по мере удаления к хвосту он переходил в треугольный, заканчиваясь вертикальным ребром. Каркас фюзеляжа состоял из четырех лонжеронов, 19 шпангоутов, усиленных трубчатыми раскосами, дополнительными профилями и стрингерами. Обшивка гофрированная дюралевая. Фюзеляж делился на три части: Ф-1 — передняя, до первого лонжерона крыла, Ф-2 — центроплан с бомбоотсеком и Ф-3 — хвостовая.,
 |
 |

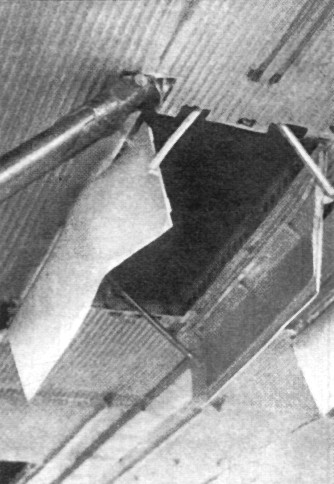

| Носовая часть фюзеляжа имела вырез под турель | Створки бомбоотсека открывались тросовым механизмом от штурвала в штурманской кабине |
Внешне носовая часть ТБ-3 по своим очертаниям повторяла характерный облик ТБ-1 с поправками на габариты. В самом носу находилась передняя стрелковая точка, за ней и ниже — штурманская кабина. За помещением штурманов находилась открытая пилотская кабина с двойным управлением. Каждый пилот был прикрыт от ветра отдельным козырьком, между которыми стояло зеркало заднего вида. Места летчиков разделялись проходом. Впереди он заканчивался дверью к штурманам. Сиденья пилотов до самолета №2251 имели кожаные подушки, а затем — просто чашки под парашюты. За спиной у летчиков в отдельном отсеке сидел старший борттехник, на пультах которого сосредотачивались все контрольные приборы двигателей и управление последними.
Между вторым и третьим лонжеронами центроплана находился бомбоотсек. Его створки открывались тросовым механизмом от штурвала в штурманской кабине. По верху бомбоотсека шел проход в заднюю часть фюзеляжа с лестницами спереди и сзади. С самолета №22141 сделали проход понизу, через лонжероны.
Фюзеляжная часть Ф-3 начиналась т.н. общей кабиной, в которой на левом борту выгородили помещение для радиста. Для глушения шума ее обшили фанерой и обили войлоком. Рядом находилась кабина заднего летнаба, но от нее довольно быстро отказались. На последних сериях 1933 г. ликвидировали и кабину радиста, оставив места для крепления радиостанции. В общей кабине находились: аптечка, деревянный ящик для инструмента, вешалка для одежды, лесенка для влезания в самолет (на переборке), столик и сиденье возле него. В борьбе за облегчение машины столик, сиденье и вешалку убрали, а ящик заменили брезентовой сумкой. На самолетах выпуска 1933 г. появился примитивный туалет. В общей кабине было два окна — круглое на левом борту и прямоугольное в потолке над столиком. На правом борту находилась большая, почти в полный рост, входная дверь. За общей кабиной размещались две стрелковые установки. Стрелки сидели на откидных сиденьях, под которыми находились запасные магазины пулеметов. При стрельбе они стояли на специальных мостиках. Далее фюзеляж до самого хвоста был пуст.
Вид на приборные доски летчиков. Посередине проход в кабину штурмана
