Летчикам даже летом приходилось одеваться по «полной программе» - в открытой кабине летать было совсем не жарко

Крыло выполнялось трапециевидным в плане, толстого профиля; максимальная толщина у корня составляла 1,5 м. Основой силовой схемы являлись четыре ферменных лонжерона из дюралевых труб, соединенных клепаными раскосами. Нервюры — подобной конструкции, но раскосы делались из труб, а полки выполнялись из профилей. Вдоль размаха под обшивкой шли стрингеры (на серии 1934 г. — облегченные). В целом каркас крыла представлял собой мощную пространственную ферму. К этому каркасу крепилась гофрированная обшивка. Каждое полукрыло делилось на семь секций, включая отъемный вдоль центральных секций носок крыла и хвостовую часть, снимавшуюся по всему размаху. Внутри по крылу можно было перемещаться, подбираясь к моторам. Таким же образом попадали на свои места стрелки подкрыльевых башен.

На задней кромке крыла размещались элероны — щелевого типа, с внутренними статическими балансирами. Элероны подвешивались на шарикоподшипниках.

Оперение выполнялось по классической однокилевой схеме. Переставной стабилизатор имел близкую к трапециевидной в плане форму. Его каркас составляли два лонжерона и 12 нервюр. Угол установки стабилизатора в небольших пределах регулировался винтовым механизмом, шарнир которого находился у первого лонжерона, а подъемный винт — у заднего. Привод механизма — тросовый от штурвала в пилотской кабине. Обшивка — гофрированная. Крепление стабилизатора усиливалось парными стальными лентами-расчалками, шедшими к килю и фюзеляжу. Конструкция киля — сходная со стабилизатором. Колонка руля направления (основной силовой элемент) с машины №2251 стала разъемной, т.к. хвостовая часть самолета не укладывалась в железнодорожный габарит. Рули высоты и направления — цельнометаллические (с дюралевой обшивкой), с компенсацией.

Управление рулями и элеронами выполнялось по смешанной схеме — тросами и жесткими тягами. Нагрузки на педалях уменьшались специальным механизмом — пружинным компенсатором, который с самолета №2231 снабдили более мощными пружинами и немного усовершенствовали конструкцию в целом.

TB-3044.jpg TB-3045.jpg

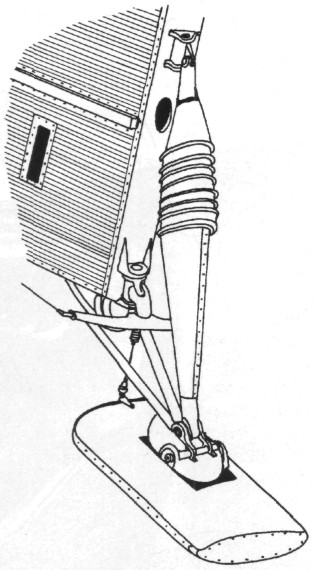

Хвостовой костыль со съемным башмаком, на который зимой одевалась лыжа «Эталон 1932 г.» Прекрасно видны тележки шасси и наружные бомбодержатели под фюзеляжем
