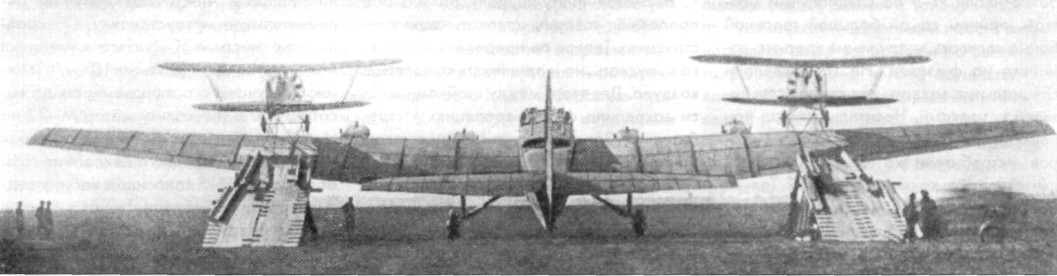

Закатка истребителей И-5 на крыло ТБ-3

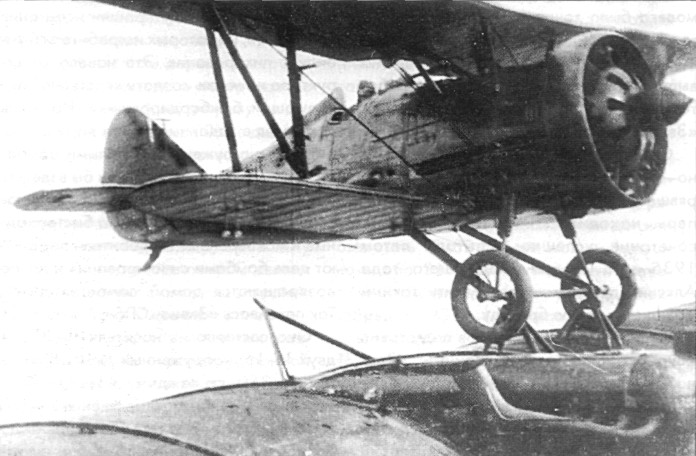

Отцепка истребителя И-5
Годом позже провели контрольные испытания с целью проверки устранения дефектов, выявленных ранее на госиспытаниях. Согласно решению Военного совета ВВС в том же 1939 г. завод №207 получил заказ на 10 комплектов для переоборудования самолетов. Пять комплектов успели сдать в декабре, а остальные в начале 1940 г. с доработками по результатам контрольных испытаний.
От своих собратьев ТБ-3РН, входившие в состав «Звена-СПБ», отличались трубчатыми фермами подвески под консолями и сигнальными панелями с разноцветными лампочками, укрепленными на нижней поверхности крыла перед кабинами истребителей. Для облегчения верхние турели Тур-8 на этих машинах снимались.
На Черноморском флоте для действий в составе «звеньев» готовили экипажи 18-го транспортного отряда и 32-го истребительного полка. Именно они 18 августа 1940 г. эффектно продемонстрировали «Звено-СПБ» на воздушном празднике в Тушино. От носителя отцепились два И-16, вступившие в «бой» с истребителями «противника».
Позднее проектировалось еще несколько вариантов «Звена». В КБ-29, где тогда работал Вахмистров, разрабатывали подвеску двух И-16 с подвесными бензобаками под крыльями и бронебойной бомбой БРАБ-500 под фюзеляжем. Чтобы сбросить ее на пикировании, не попав в диск ометания винта, истребитель оснащался параллелограммным выводным устройством бомбы. Развитием этого же типа должен был стать новый проект, в котором использовался как носитель ТБ-3 с моторами М-34ФРН, а в качестве пикирующих бомбардировщиков — пара И-16 типа 24 с моторами М-63 (тоже с дополнительными баками и БРАБ-500).
Один ТБ-3РН в КБ-29 оборудовали как носитель трех И-16. Все три могли сбрасываться и подцепляться в полете. Управление подцепкой осуществлялось со специального поста в фюзеляже, где стояло устройство наблюдения и командный щиток (пульт). Все эти работы прекратили в 1940 г., а изготовленное оборудование передали морской авиации.
В начале того же года Вахмистров предложил использовать «звенья» в войне с Финляндией. В направленном им письме говорилось о формировании отряда из пяти самолетов-носителей и десяти И-16. Оснащение и тренировки он предлагал провести в НИИ ВВС. Но предложению не дали хода.

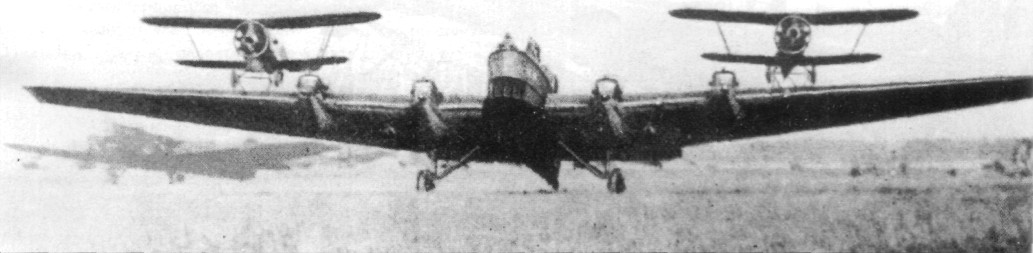

«Звено-2» готово к взлету
